Выключатель автоматический 160А 2000Im ВА04-36-341110 УХЛ3 690В AC КЭАЗ 107577

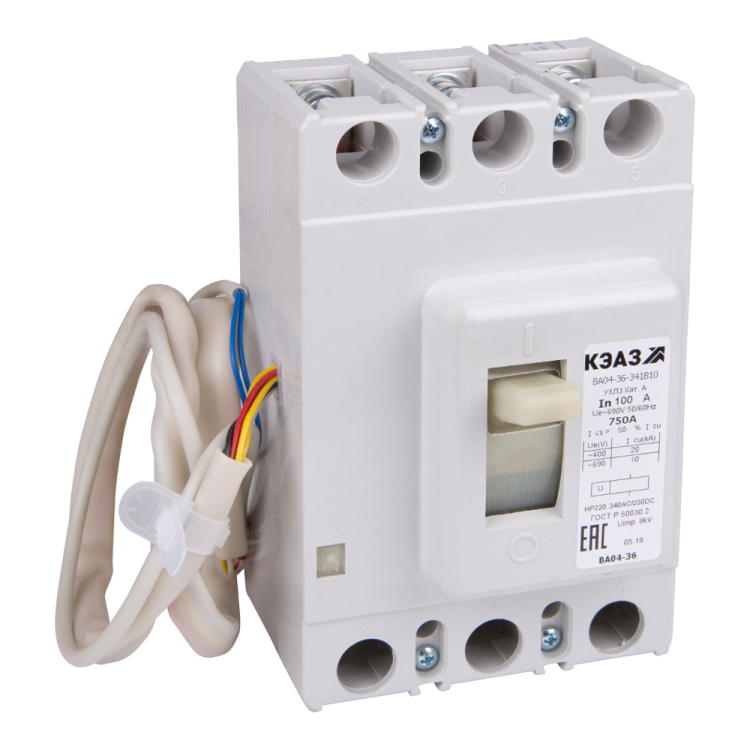

Автоматический выключатель ВА04-36-341110 от КЭАЗ — трёхполюсный аппарат в литом корпусе с номинальным током 160 А и отключающей способностью 20 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в условиях умеренного и холодного климата. Применяется в промышленных установках с напряжением до 690 В переменного тока.

Назначение и область применения

Автоматический выключатель ВА04-36-341110 защищает силовые цепи переменного тока от сверхтоков: перегрузок и коротких замыканий. Также позволяет вручную включать и отключать нагрузку при необходимости. Подходит для использования в распределительных щитах, на входе в оборудование, в системах управления станков, конвейеров, насосных станций и других промышленных объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 160 А — максимальный длительно допустимый ток без срабатывания защиты;
• Номинальное напряжение: 690 В переменного тока (AC);
• Номинальная отключающая способность: 20 кА — способность безопасно прервать аварийный ток короткого замыкания;
• Количество полюсов: 3 — защита всех фаз одновременно;
• Тип расцепителя: комбинированный — тепловой (для перегрузок) и электромагнитный (для КЗ);
• Уставка магнитного расцепления: 2000 А — порог срабатывания при коротком замыкании;
• Диапазон рабочих температур: от -60 °C до +40 °C — работает в суровых климатических условиях;
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Частота: 50/60 Гц — совместим с сетями России и большинства стран мира;
• Максимальное сечение кабеля: 70 мм² — для подключения мощных проводов;
• Количество вспомогательных контактов: 4 — можно использовать для сигнализации состояния (вкл./выкл.) или подключения внешних устройств;
• Тип подключения: винтовые зажимы — надёжное и проверенное соединение;
• Способ монтажа: на монтажную плату — закрепляется болтами на жёсткой поверхности;
• Конструкция: стационарное исполнение — не предусматривает шасси или DIN-рейку;
• Тип элемента управления: рычажковый — удобное механическое управление вручную;
• Наличие дугогасительной камеры: 3 — одна на каждый полюс, обеспечивает гашение дуги при отключении под нагрузкой;
• Климатическое исполнение: УХЛ3 — рассчитан на работу в помещениях с умеренным и холодным климатом, возможна эксплуатация при низких температурах.

Совместимость и монтаж

Автоматический выключатель ВА04-36-341110 монтируется исключительно на монтажную плиту с помощью винтового крепления. Для установки требуется подготовить отверстия под крепёж и обеспечить достаточное пространство вокруг аппарата для теплоотвода. Не поддерживает монтаж на DIN-рейку. Подключение кабелей осуществляется через винтовые зажимы — рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Максимальное сечение кабеля — 70 мм²; более толстые провода не войдут в зажимы. Вспомогательные контакты (4 шт.) позволяют подключить сигнальные цепи, например, для контроля положения автомата в системе автоматизации.

Безопасность и стандарты

Автоматический выключатель ВА04-36-341110 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Соответствие нормам гарантирует надёжность срабатывания при аварийных режимах и соответствие требованиям безопасности промышленных установок. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2518/20).

Преимущества

• Высокая отключающая способность (20 кА) — подходит для участков с большой потенциальной энергией КЗ;
• Комбинированная защита — тепловая и магнитная обеспечивают точное срабатывание как при медленной перегрузке, так и при внезапном КЗ;
• Работа при низких температурах (-60 °C) — уникальное преимущество для холодных регионов и неотапливаемых помещений;
• Наличие четырёх вспомогательных контактов — снижает необходимость в дополнительных реле и упрощает интеграцию в системы управления;
• Жёсткая конструкция в литом корпусе — повышает долговечность и устойчивость к вибрациям.

Ограничения применения

• Не применяется в цепях постоянного тока выше 440 В — указано в спецификации, хотя основное применение — переменный ток;
• IP20 — не подходит для открытых площадок, сырых помещений, мест с пылью или брызгами воды;
• Стационарное исполнение — нельзя перемещать, не подходит для модульных щитов с DIN-рейкой;
• Нет возможности регулировки уставок — значения тепловой и магнитной защиты заданы производителем и не изменяемы пользователем;
• Требуется свободное пространство для теплоотвода — плотная компоновка в щите может вызвать перегрев.

Примеры использования

• Защита главного ввода на промышленном оборудовании с мощностью до 110 кВт (при 380 В);
• Отключение питания конвейерной линии в холодильном цеху при аварии;
• Щитовая защита насосной станции в зимний период при температурах ниже -40 °C;
• Подключение к системе SCADA через вспомогательные контакты для удалённого контроля состояния.

Практические советы

• При монтаже используйте изолирующие прокладки между аппаратом и металлической платой, чтобы избежать случайных замыканий;
• Проверьте соответствие сечения кабеля (не более 70 мм²) перед подключением — перегрузка зажимов приведёт к нагреву и выходу из строя;
• Не устанавливайте рядом с источниками тепла — даже при UHL3 повышенная температура внутри щита может влиять на время срабатывания теплового расцепителя;
• При использовании вспомогательных контактов учтите их тип (НО/ЗО) — в документации указана схема 341110, сверьтесь с ней при проектировании;
• При замене аналогичного аппарата — убедитесь, что новый ВА04-36-341110 имеет те же параметры отключения и размеры, иначе потребуется доработка монтажной платы.
