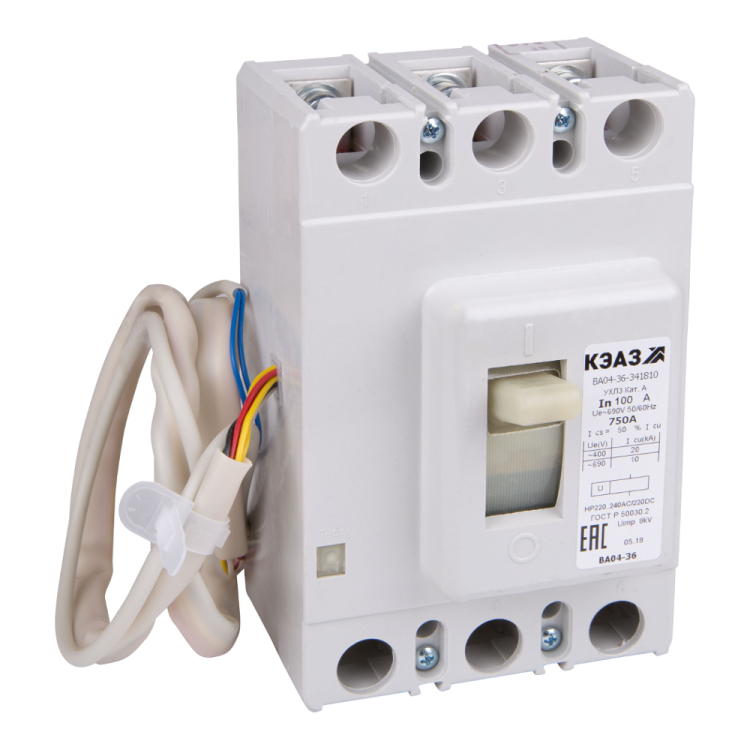

Выключатель автоматический 250А 3000Im ВА04-36-341810 УХЛ3 690В AC НР=220..240В AC/220В DC КЭАЗ 107604

Автоматический выключатель ВА04-36-341810 от КЭАЗ — трёхполюсный прибор в литом корпусе с номинальным током 250 А и отключающей способностью 20 кА. Предназначен для защиты силовых цепей переменного тока до 690 В и постоянного тока до 440 В, обеспечивает надёжную работу в суровых условиях при температурах от -60 °C до +40 °C. Подходит для установки на монтажной плате в промышленном оборудовании.

Назначение и область применения

ВА04-36-341810 используется для защиты электрических цепей от перегрузок и коротких замыканий. Также применяется для редких ручных включений и отключений нагрузки. Области применения: промышленные щиты, станки, конвейеры, системы управления, энергоустановки с высокими требованиями к надёжности. Особенно эффективен там, где требуется устойчивость к широкому диапазону температур и жёсткие условия эксплуатации.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Отключающая способность: 20 кА
• Номинальное напряжение: 690 В переменного тока (AC), 440 В постоянного тока (DC)
• Частота: 50/60 Гц
• Защита от перегрузки: тепловой расцепитель, уставка — 250 А (не регулируется)
• Защита от короткого замыкания: электромагнитный расцепитель, уставка — 3000 А
• Тип расцепителя: комбинированный (тепловой + электромагнитный)
• Дополнительный расцепитель: независимый, питание 220–240 В AC / 220 В DC
• Максимальное сечение кабеля: 120 мм²
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (работает при температурах от -60 °C до +40 °C, устойчив к влажности и колебаниям температуры)
• Способ подключения: винтовые зажимы
• Способ монтажа: на монтажную плиту (фиксация винтами)
• Конструкция: стационарное исполнение (не съёмный модуль)
• Привод: ручной рычажковый
• Дугогасительная камера: 3 шт. (по одной на каждый полюс)

Совместимость и монтаж

ВА04-36-341810 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов (не более 1,5 Н·м) — избыточный момент повредит контактные площадки. Подключение кабелей сечением до 120 мм² возможно только через винтовые зажимы; использование гильз или наконечников обязательно для многожильных проводов. Дополнительный расцепитель (НР) требует подключения к сети 220 В AC или DC — он не работает от напряжения основной цепи. Монтаж следует выполнять в закрытых щитах с достаточным воздушным зазором вокруг аппарата.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Продукт внесён в Реестр средств электротехники (РЭП) под кодом РЭ-2518/20. Конструкция обеспечивает безопасность при работе благодаря изоляции литого корпуса, защите от случайного прикосновения (IP20) и автономному гашению дуги в каждом полюсе. Не предназначен для работы в взрывоопасных средах.

Преимущества

• Высокая отключающая способность (20 кА) позволяет использовать устройство в сетях с большими токами КЗ — например, на входе в распределительные пункты.
• Широкий диапазон рабочих температур (-60…+40 °C) делает ВА04-36-341810 пригодным для холодных регионов и неотапливаемых помещений.
• Наличие независимого расцепителя даёт возможность удалённого отключения по сигналу от внешней системы (например, от PLC или аварийной кнопки).
• Жёсткая конструкция литого корпуса снижает риск механических повреждений и увеличивает срок службы.
• Простая и проверенная схема (341810) обеспечивает совместимость с аналогичными изделиями КЭАЗ и легко обслуживается.

Ограничения применения

• Не предназначен для частого включения/отключения — не рассчитан на интенсивную коммутацию (более 10 раз в день).
• IP20 не обеспечивает защиту от пыли и брызг воды — нельзя устанавливать в открытых или влажных помещениях без дополнительной оболочки.
• Нельзя применять в цепях с напряжением выше 690 В AC или 440 В DC — превышение вызывает пробой изоляции.
• Дополнительный расцепитель требует отдельного источника питания — не работает при отключении основной сети.
• Отсутствие регулировки порога перегрузки — уставка фиксирована на 250 А, что ограничивает гибкость настройки под другие нагрузки.

Примеры использования

• Главный автомат на вводе в промышленный цех с мощными двигателями (до 100 кВт).
• Щитовая система на холодильном комплексе в Арктике — благодаря исполнению УХЛ3 сохраняет работоспособность при -50 °C.
• Цепь управления конвейером с возможностью дистанционного отключения через сигнал от аварийной кнопки (через НР-расцепитель).
• Распределительный пункт на заводе с системой автоматизации — сочетание с PLC и сигнализацией состояния.

Практические советы

• При выборе убедитесь, что номинальный ток нагрузки не превышает 250 А — даже кратковременные перегрузки свыше этого значения могут вызвать срабатывание теплового расцепителя.
• Для кабелей сечением 70–120 мм² используйте медные наконечники с изоляцией — так проще добиться плотного контакта и предотвратить нагрев.
• Проверьте соответствие напряжения дополнительного расцепителя (НР): если подать 380 В вместо 220 В — он выйдет из строя.
• При монтаже на плату оставьте минимум 50 мм свободного пространства с каждой стороны для теплоотвода и доступа к винтам.
• Не заменяйте ВА04-36-341810 на менее мощные модели — даже при одинаковом токе 250 А, меньшая отключающая способность (например, 10 кА) недостаточна для многих промышленных сетей.
