Выключатель автоматический ВА21-29-240010-25А-6Iн-400AC-У3 | 101514 КЭАЗ

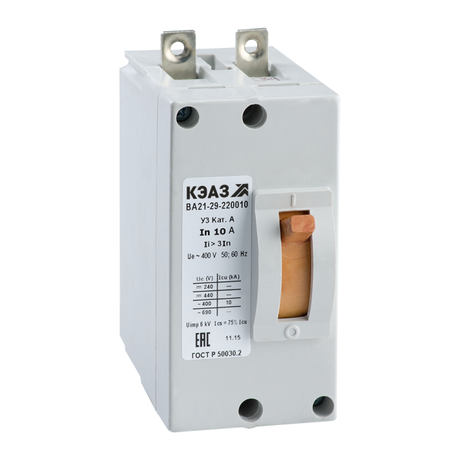

Автоматический выключатель ВА21-29-240010-25А-6Iн-400AC-У3 от КЭАЗ - двухполюсный прибор в литом корпусе для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях широкого диапазона температур.

Назначение и область применения

Выключатель ВА21-29-240010-25А-6Iн-400AC-У3 предназначен для безопасного включения и отключения электрических цепей переменного тока, а также для автоматического отключения при аварийных ситуациях - перегрузке или коротком замыкании. Применяется в распределительных щитах, на пультах управления, в силовых цепях оборудования: станках, насосах, конвейерах, системах вентиляции. Установлен в помещениях с умеренным климатом, соответствует требованиям ГОСТ P 50030.2-2010.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 25 А
• Номинальное напряжение: 400 В AC
• Отключающая способность: 10 кА
• Род тока: переменный (AC), частота 50/60 Гц
• Защита от перегрузки: фиксированная уставка 25 А
• Защита от короткого замыкания: уставка 6Iн = 150 А
• Тип расцепителя: электромагнитный с гидравлическим замедлением - обеспечивает выдержку времени перед отключением при кратковременных перегрузках
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Диапазон рабочих температур: от –40 C до +60 C
• Максимальное сечение кабеля: 25 мм2
• Подключение: винтовые зажимы
• Крепление: винтовое
• Способ монтажа: на монтажную плату
• Климатическое исполнение: У3 - для умеренного климата, с возможностью работы в неотапливаемых помещениях
• Наличие дугогасительной камеры: да (2 камеры - по одной на каждый полюс)
• Управление: рычажковый механизм
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Выключатель ВА21-29-240010-25А-6Iн-400AC-У3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки требуется свободное место вокруг аппарата - не менее 10 мм с боков и сверху для теплоотвода. Подключаются провода сечением до 25 мм2 через надёжные винтовые зажимы. Перед монтажом проверьте соответствие сечения кабеля и плотность затяжки - недостаточно затянутые контакты вызывают нагрев, избыточная затяжка повредит резьбу. Нельзя использовать с кабелями меньшего сечения, чем указано - это снижает надёжность соединения.

Безопасность и стандарты

Выключатель ВА21-29-240010-25А-6Iн-400AC-У3 соответствует ГОСТ P 50030.2-2010, что гарантирует соответствие международным требованиям к автоматическим выключателям. Сертифицирован в реестре РЭП (код РЭ-2516/20). Конструкция с двойной дугогасительной камерой предотвращает распространение дуги при отключении больших токов. Отключение происходит без взрывов и выбросов горячих частиц - безопасно для обслуживающего персонала.

Преимущества

• Фиксированный порог срабатывания по перегрузке - не требует настройки после установки
• Гидравлическое замедление в магнитном расцепителе позволяет избежать ложных срабатываний при пусковых токах
• Широкий диапазон рабочих температур - работает даже в холодных складах и на открытых площадках
• Литой корпус обеспечивает механическую прочность и долговечность
• Известный бренд КЭАЗ - продукт прошёл сертификацию и имеет длительную историю применения в промышленности

Ограничения применения

• Не предназначен для установки в открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не имеет вспомогательных контактов - нельзя подключить сигнализацию или удалённое управление
• Не подходит для цепей постоянного тока - только переменный ток 400 В
• Монтаж только на плату - не совместим с DIN-рейкой
• Уставка по КЗ жёстко задана (6Iн) - невозможно изменить чувствительность защиты

Примеры использования

• Защита двигателя 18,5 кВт на конвейере - ток нагрузки ~22–24 А, пусковой импульс не вызывает ложного отключения благодаря гидравлическому замедлению
• Щитовая автоматика в цеху с зимними температурами до –30 C - выключатель ВА21-29-240010-25А-6Iн-400AC-У3 сохраняет работоспособность
• Распределительный шкаф на объекте с высокими требованиями к надёжности - 10 кА отключающей способности обеспечивают защиту даже при серьёзных КЗ

Практические советы

• Выбирая аналогичный аппарат, обращайте внимание на тип монтажа - ВА21-29-240010-25А-6Iн-400AC-У3 не заменит устройство на DIN-рейке
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибраций
• Если нужна возможность дистанционного контроля - выбирайте модель с вспомогательными контактами (например, ВА21 с префиксом “+А”)
• Для помещений с повышенной влажностью используйте выключатели с IP44 и выше - этот экземпляр не подходит
• При замене старого автомата - убедитесь, что новый имеет ту же отключающую способность (10 кА) и класс токоограничения
