Выключатель автоматический ВА21-29В-340010-50А-12Iн-690AC-У3 | 103142 КЭАЗ

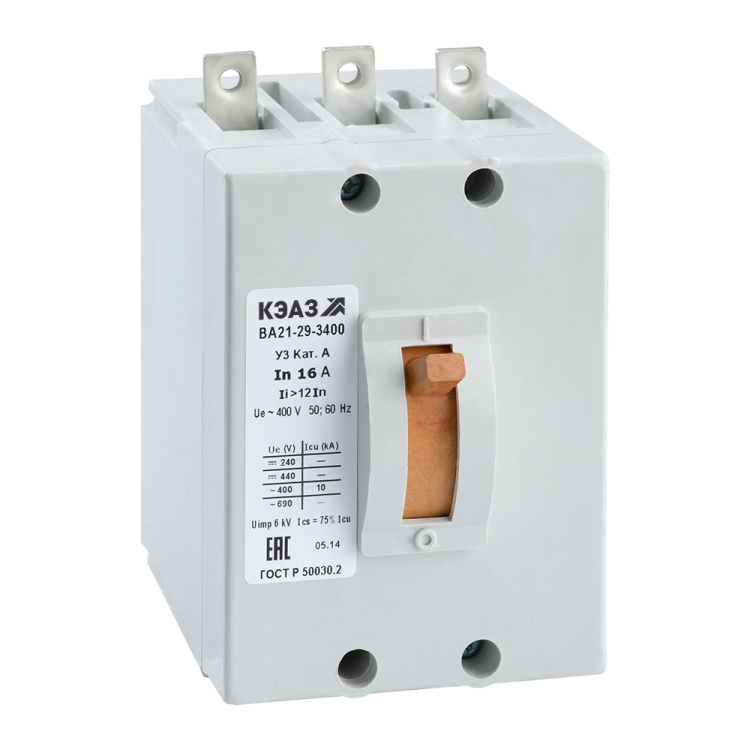

Автоматический выключатель ВА21-29В-340010-50А-12Iн-690AC-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и током до 50 А. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажной плате в промышленных системах.

Назначение и область применения

Выключатель ВА21-29В-340010-50А-12Iн-690AC-У3 предназначен для:

• проведения тока в штатном режиме;
• автоматического отключения цепи при перегрузке или коротком замыкании;
• ручного включения и отключения нагрузки - например, при обслуживании оборудования.

Используется в промышленных электросетях: на станках, конвейерах, распределительных щитах, в системах управления технологическим оборудованием. Подходит для условий с высокой механической и термической нагрузкой.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC);
• Номинальный ток: 50 А; уставка защиты от перегрузки фиксирована - не регулируется;
• Количество полюсов: 3;
• Номинальная отключающая способность: 20 кА - способен безопасно отключить ток короткого замыкания до этого значения;
• Тип расцепителя: электромагнитный с гидравлическим замедлением - обеспечивает выдержку времени перед отключением при кратковременных перегрузках;
• Уставка срабатывания магнитного расцепителя: 12Iн = 600 А - отключение происходит при токе короткого замыкания выше 600 А;
• Частота: 50/60 Гц;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды;
• Климатическое исполнение: У3 - работает при температурах от -40 C до +60 C, подходит для неотапливаемых помещений;
• Максимальное сечение кабеля: 25 мм2 - для подключения проводов;
• Дугогасительная камера: 3 - одна на каждый полюс, снижает риск повреждения контактов при отключении больших токов;
• Тип подключения: винтовые зажимы - требуют затяжки ключом;
• Способ монтажа: на монтажную плиту - крепится болтами через отверстия в основании;
• Тип элемента управления: рычажковый - удобен для ручного управления и визуального определения положения;
• Наличие вспомогательных контактов: нет - нельзя подключить сигнализацию или удалённое управление;
• Нормативный документ: ГОСТ P 50030.2-2010 - соответствует требованиям к автоматическим выключателям в литом корпусе.

Совместимость и монтаж

Выключатель ВА21-29В-340010-50А-12Iн-690AC-У3 монтируется исключительно на монтажную плату. Для установки требуется подготовить отверстия под крепёжные болты - размеры совпадают с типовым креплением серии ВА21. Подключаются медные жилы сечением до 25 мм2. Нельзя использовать многожильные провода без наконечников - они могут деформироваться при затяжке винта. Монтаж допускается только в вертикальном положении - горизонтальная установка нарушает работу теплового расцепителя.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ P 50030.2-2010 и внесён в Реестр средств измерений под кодом РЭ-2516/20. Соответствие стандарту гарантирует точность срабатывания расцепителей и долговечность при работе в условиях повышенной коммутационной нагрузки. Отсутствие степени защиты выше IP20 требует установки внутри закрытых щитов или корпусов.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных объектов;
• Гидравлическое замедление - предотвращает ложные срабатывания при пусковых токах двигателей;
• Литой корпус - прочный, устойчив к вибрациям и химическому воздействию;
• Широкий диапазон рабочих температур (-40…+60 C) - позволяет применять в холодных регионах и на открытых площадках;
• Фиксированная уставка защиты - минимизирует риск некорректной настройки.

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток AC;
• Отсутствуют вспомогательные контакты - невозможно реализовать дистанционную сигнализацию состояния;
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с пылевой средой без дополнительной защиты;
• Нельзя регулировать порог перегрузки - уставка всегда равна 50 А, что ограничивает гибкость применения в сложных схемах;
• Только стационарное исполнение - не предназначен для перемещения или быстрого демонтажа.

Примеры использования

• Защита двигателя 380 В, 4–5 кВт на конвейере;
• Отключение силового щита в цехе с частыми пусками оборудования;
• Коммутирование группы сварочных аппаратов;
• Распределительный пункт на холодном складе с температурой ниже 0 C.

Практические советы

• При монтаже используйте наконечники на проводах - это повысит контакт и продлит срок службы;
• Проверьте соответствие сечения кабеля (не более 25 мм2) - перегрузка по сечению вызывает нагрев и выход из строя;
• Не устанавливайте рядом с источниками тепла - температура вокруг должна оставаться в пределах -40…+60 C;
• При использовании в системах с частыми пусками (например, насосы, компрессоры) учтите, что гидравлическое замедление снизит количество ложных отключений;
• Для контроля состояния устройства рекомендовано периодически проверять визуально положение рычага - он должен быть чётко зафиксирован в положении «ВКЛ» или «ОТКЛ».
