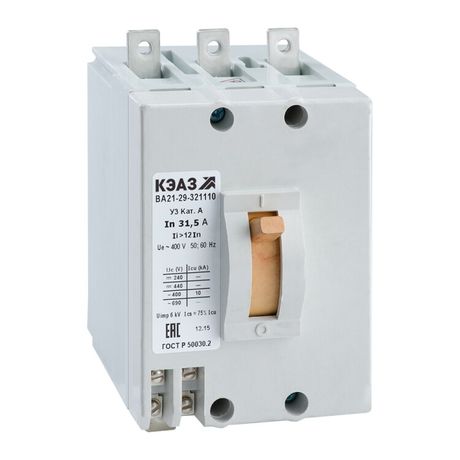

Выключатель автоматический ВА21-29В-341110-50А-6Iн-690AC-У3 | 100465 КЭАЗ

Автоматический выключатель ВА21-29В-341110-50А-6Iн-690AC-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и током до 50 А. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажной плате в промышленных системах.

Назначение и область применения

Выключатель ВА21-29В-341110-50А-6Iн-690AC-У3 предназначен для коммутации и защиты электрических цепей переменного тока. Он отключает питание при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в силовых щитах, на производстве, в системах управления оборудованием - например, для защиты двигателей, конвейеров, насосов и других устройств с высокими пусковыми токами.

Технические характеристики

• Номинальное напряжение: 690 В AC
• Номинальный ток: 50 А
• Количество полюсов: 3
• Номинальная отключающая способность: 20 кА
• Тип расцепителя: электромагнитный с гидравлическим замедлением
• Уставка магнитного расцепления: 6Iн (300 А)
• Диапазон настройки тепловой защиты: фиксированная - 50 А
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температуре от -40 C до +60 C)
• Максимальное сечение кабеля: 25 мм2
• Количество переключающих контактов: 2
• Тип подключения: винтовые зажимы
• Тип управления: рычажковый
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Способ монтажа: на монтажную плиту
• Крепление: винтовое
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29В-341110-50А-6Iн-690AC-У3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Подключение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 25 мм2. Для правильного монтажа необходимо соблюдать момент затяжки винтов, указанный в руководстве производителя. Автомат не имеет DIN-рейки, поэтому не совместим с типичными шкафами с рейками. Его можно использовать только в сборках с плоской поверхностью крепления.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие международным стандартам IEC 60947-2. Сертифицирован в реестре РЭП (код РЭ-2516/20). Наличие трёх дугогасительных камер снижает риск возгорания при отключении больших токов. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - не применяйте в условиях повышенной запылённости или влажности без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных объектов
• Гидравлическое замедление в магнитном расцепителе снижает вероятность ложных срабатываний при пусковых токах
• Широкий диапазон рабочих температур (-40…+60 C) - работает в суровых климатических условиях
• Литой корпус обеспечивает механическую прочность и долговечность
• Фиксированная уставка тепловой защиты (50 А) - не требует настройки после установки

Ограничения применения

• Не предназначен для установки на DIN-рейку - требуется специальная монтажная плита
• Защита IP20 не подходит для открытых площадок, улиц, сырых помещений
• Нет возможности регулировать порог срабатывания по перегрузке - уставка жёстко задана на 50 А
• Не рекомендован для частых оперативных включений более 10–15 раз в час - возможен износ механизма
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока

Примеры использования

• Щитовая автоматика на заводе - защита трехфазных двигателей насосов и компрессоров
• Контроль питания конвейерной линии в пищевой промышленности
• Распределительный щит в холодильном центре с высокими пусковыми токами
• Системы управления технологическим оборудованием в химической отрасли

Практические советы

• При выборе аналога проверьте, чтобы посадочные размеры совпадали - ВА21-29В-341110-50А-6Iн-690AC-У3 имеет уникальную форму крепления
• Избегайте установки рядом с источниками тепла - максимальная температура окружающей среды +60 C
• Проверяйте плотность затяжки винтов при первом обслуживании - слабый контакт вызывает нагрев
• Для работы в пыльных помещениях используйте выключатель внутри герметичного бокса
• Если нужна регулируемая защита по перегрузке - выбирайте модели с термобиметаллическим расцепителем, например, серию ВА13
