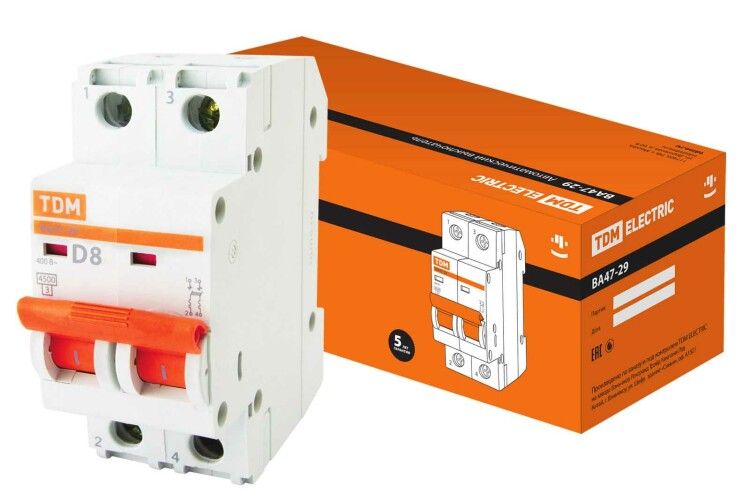

Выключатель автоматический ВА47-29 двухполюсной 8А 4,5кА характеристика D - SQ0206-0154 TDM

Автоматический выключатель ВА47-29 8А 4,5кА характеристика D от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство надёжно работает в бытовых и общественных сетях, обеспечивая безопасную коммутацию и визуальный контроль состояния.

Назначение и область применения

Выключатель ВА47-29 8А 4,5кА характеристика D используется в качестве вводного или группового автомата в распределительных щитах жилых домов, офисов, школ и других общественных зданий. Подходит для защиты освещения, розеточных групп и маломощного оборудования. Характеристика D позволяет использовать устройство там, где возникают кратковременные пусковые токи - например, при запуске двигателей насосов, компрессоров или люминесцентных светильников.

Технические характеристики

• Число полюсов: 2
• Номинальный ток: 8 А
• Категория отключения: D - предназначена для нагрузок с высокими пусковыми токами
• Предельная отключающая способность: 4,5 кА
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Индикация: механический визуальный указатель положения контактов (вкл./выкл.)

Совместимость и монтаж

Выключатель ВА47-29 8А 4,5кА характеристика D устанавливается на DIN-рейку шириной 35 мм, стандартную для большинства распределительных щитов. Клеммы рассчитаны на провода сечением до 2,5 мм2 (медные). Для правильной работы важно соблюдать момент затяжки - не переусердствуйте, чтобы не повредить контактные площадки. Оба полюса отключаются одновременно, что соответствует требованиям безопасности для однофазных цепей.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60898-1 для автоматических выключателей для бытового и аналогичного использования. Применение негорючего материала корпуса снижает риск распространения пламени при аварийном нагреве. Индикатор положения контактов исключает необходимость проверки мультиметром - состояние видно визуально даже при закрытой крышке щита.

Преимущества

• Механический индикатор положения - сразу видно, включен или отключен автомат
• Двойное одновременное отключение обоих полюсов - повышает безопасность при обслуживании
• Стабильная работа при пусковых токах благодаря характеристике D
• Надёжный корпус из негорючего пластика - долговечен и безопасен

Ограничения применения

Не применяйте ВА47-29 8А 4,5кА характеристика D в цепях с постоянными токами выше 250 В или в условиях повышенной вибрации без дополнительной фиксации. Номинальный ток 8 А недостаточен для мощных приборов (например, электрокотлов или сплит-систем). Также не рекомендуется использовать в помещениях с температурой ниже -25 C или выше +40 C без учёта условий эксплуатации производителя.

Примеры использования

• Защита группы розеток в квартире
• Вводной автомат в этажном щите многоквартирного дома
• Щит управления насосной станцией (благодаря характеристике D)
• Распределительный автомат для освещения в офисе или магазине

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых устройств не превышает 1,8 кВт (при 220 В и 8 А)
• При установке в щит с несколькими автоматами - располагайте ВА47-29 так, чтобы индикатор был легко заметен
• Не используйте этот автомат вместо УЗО - он защищает только от перегрузок и КЗ, но не от утечек тока
• Проверьте совпадение маркировки на корпусе: TDM ELECTRIC, ВА47-29, 8A, D - это гарантирует оригинальность изделия sq0206-0154
