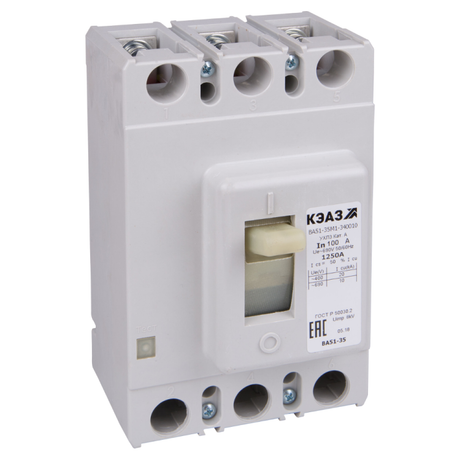

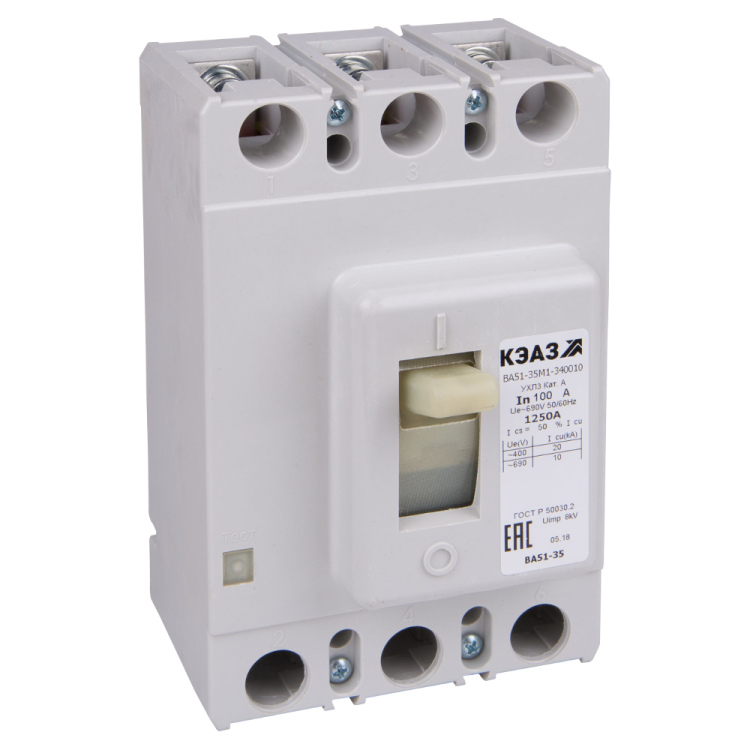

Выключатель автоматический 31.5А 400Im ВА51-35М1-340010 УХЛ3 690В AC КЭАЗ 108320

Автоматический выключатель ВА51-35М1-340010-31,5А-400-690AC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и токе 31,5 А. Обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату в условиях сурового климата.

Назначение и область применения

Выключатель ВА51-35М1-340010-31,5А-400-690AC-УХЛ3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных включений и отключений нагрузки. Применяется в силовых щитах, распределительных устройствах, на промышленном оборудовании - например, на станках, насосах, конвейерах, где требуется надёжная защита трёхфазных цепей переменного тока.

Технические характеристики

• Номинальный ток: 31,5 А
• Номинальное напряжение: до 690 В переменного тока (AC)
• Количество полюсов: 3
• Номинальная отключающая способность: 6 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ)
• Уставка срабатывания магнитного расцепителя: 400 А
• Диапазон регулировки защиты от перегрузки: фиксированная - 31,5 А (не регулируется)
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Максимальное сечение кабеля: 6 мм2
• Тип подключения: винтовые зажимы
• Тип элемента управления: рычажковый переключатель
• Вид привода: ручной
• Конструкция: стационарное исполнение, монтаж на плиту
• Количество вспомогательных контактов: 0
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)

Совместимость и монтаж

Выключатель ВА51-35М1-340010-31,5А-400-690AC-УХЛ3 устанавливается на монтажную плату с помощью винтового крепления. Подключение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 6 мм2. Для правильного монтажа важно соблюдать момент затяжки винтов, указанный в руководстве производителя, чтобы избежать перегрева и потери контакта. Выключатель не имеет DIN-рейки, поэтому требует специальной платформы или панели с соответствующими отверстиями.

Безопасность и стандарты

Выключатель ВА51-35М1-340010-31,5А-400-690AC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Внесён в Реестр средств измерений под кодом РЭ-2515/20. Конструкция обеспечивает безопасную работу благодаря наличию дугогасительных камер на каждом полюсе, предотвращающим повреждение оборудования при отключении больших токов.

Преимущества

• Высокая отключающая способность (6 кА) позволяет использовать устройство в системах с высоким уровнем короткозамкнутых токов.
• Комбинированный расцепитель даёт двойную защиту - от длительных перегрузок и внезапных КЗ.
• Климатическое исполнение УХЛ3 делает выключатель пригодным для работы в холодных регионах и неотапливаемых помещениях.
• Литой корпус обеспечивает механическую прочность и долговечность даже при вибрациях и ударных нагрузках.
• Отсутствие вспомогательных контактов снижает стоимость и упрощает обслуживание там, где они не нужны.

Ограничения применения

• Не предназначен для частых операций включения/выключения - используется только для редких коммутаций.
• Степень защиты IP20 исключает применение во влажных, запылённых или открытых средах - нельзя устанавливать вне помещений или в сырых цехах без дополнительной защиты.
• Фиксированная уставка перегрузки (31,5 А) не позволяет адаптировать порог защиты под другие нагрузки - подбирается точно под ток потребителя.
• Отсутствие вспомогательных контактов не позволяет реализовать сигнализацию состояния или удалённое управление.
• Монтаж только на плату - не совместим с DIN-рейкой, что ограничивает возможность модульной сборки шкафов.

Примеры использования

• Защита трёхфазного двигателя мощностью до ~15 кВт в металлообработке.
• Отключение питания конвейерной ленты в пищевой промышленности.
• Распределительный щит на холодном складе с температурой ниже -40 C.
• Щитовая установка в неотапливаемом производственном корпусе в Сибири.

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна точная защита именно на 31,5 А - он не регулируется.
• Проверьте сечение кабеля перед подключением: более толстые жилы (>6 мм2) не войдут в зажимы.
• Из-за низкой степени защиты (IP20) обязательно используйте выключатель внутри закрытого щита.
• Если требуется сигнал “вкл./выкл.” - выбирайте другую модель с вспомогательными контактами, например, ВА51-35 с опцией “+А”.
• При монтаже на плату убедитесь, что отверстия под крепёж совпадают с габаритами ВА51-35М1-340010-31,5А-400-690AC-УХЛ3 - размеры указаны в чертежах КЭАЗ.
