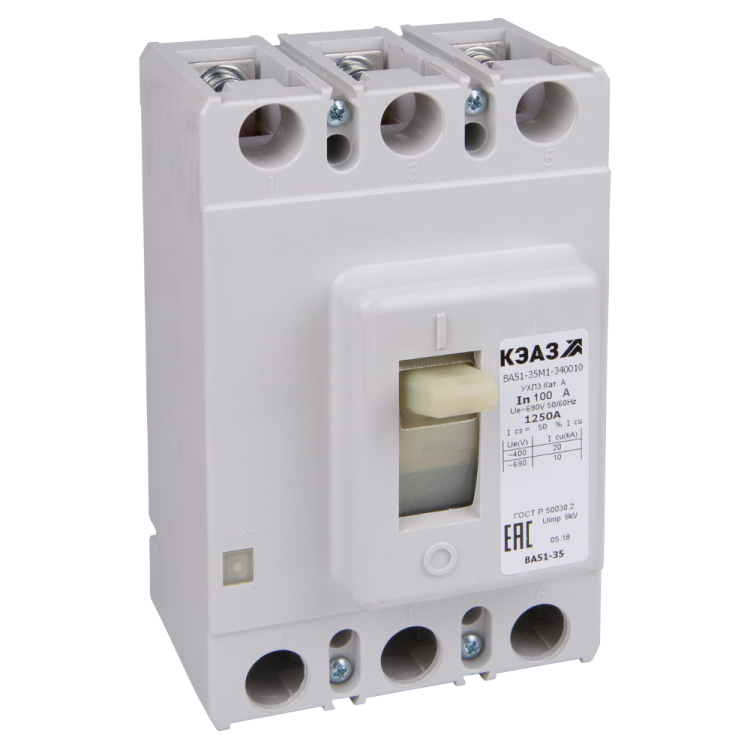

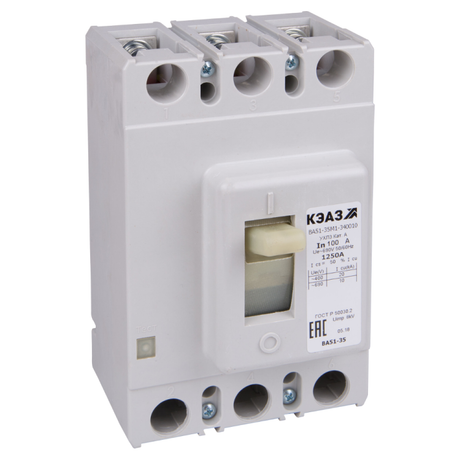

Выключатель автоматический ВА51-35М1-340010-40А-500-690AC-УХЛ3 | 108324 КЭАЗ

Частота:

50/60 Гц

Род тока:

Переменный (AC)

Крепление:

Винтовое

Исполнение:

Стационарное

Напряжение:

690 В

Вид привода:

Ручной

Тип изделия:

Выключатель автоматический в литом корпусе

Комплектность:

Нет

Способ монтажа:

Монтажная плата

Степень защиты:

IP20

Номинальный ток:

40 А

Тип расцепителя:

Электромагнитный,тепловой

Сфера применения:

Автоматические выключатели в литом корпусе

Номин. напряжение:

690 В

Степень защиты (IP):

IP20

Количество полюсов:

3

Конструкция прибора:

Встраив. устройство фиксированной установки (стационарный)

Нормативный документ:

ГОСТ Р 50030.2, ТУ3422-047-05758109-2011

Тип изделия/компонента:

Выключатель автоматический в литом корпусе

Тип элемента управления:

Рычажковый (перекидной рычаг)

Климатическое исполнение:

УХЛ3

Конструктивное исполнение:

Встроенное устройство стационарного исполнения

Количество силовых полюсов:

3

Моторный привод встроенный:

Нет

Диапазон рабочих температур:

от -60 до +40

Моторный привод опционально:

Нет

Номин. продолжительный ток Iu:

40 А

Имеется указатель расцепления:

Нет

Наличие дугогасительной камеры:

3

Подходит для монтажа на DIN-рейку:

Нет

Тип дополнительного расцепителя:

Нет

Регулировка теплового расцепителя:

Нет

Схема автоматического выключателя:

340010

Предельная отключающая способность:

4 кА

Номинальная отключающая способность:

4 кА

С защитой по минимальному напряжению:

Нет

Вид подключения главной электрич. цепи:

Подключение спереди

Тип подключения силовой электрич. цепи:

Винтовое соединение

Подходит для монтажа на DIN-рейку (Ω-типа):

Нет

Встроенная защита от замыканий на землю:

Нет

С расцепителем минимального напряжения:

Нет

Код в реестре радиоэлектронной продукции:

РЭ-2515/20

Диапазон установки расцепителя перегрузки:

40 А

Максимальное сечение подключаемого кабеля:

10 мм2

Возможность установки индикатора отключения:

Нет

Номин. отключающая способность Icu при 400 В, 50 Гц:

8 кА

Уставка срабатывания магнитного расцепителя Im:

500 А

Количество вспомогательных замыкающих контактов:

0

Количество вспомогательных размыкающих контактов:

0

Диапазон настройки устройства защиты от перегрузки:

40 А

Количество вспомогательных переключающих контактов:

0

Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по:

500 А

Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с:

500 А
