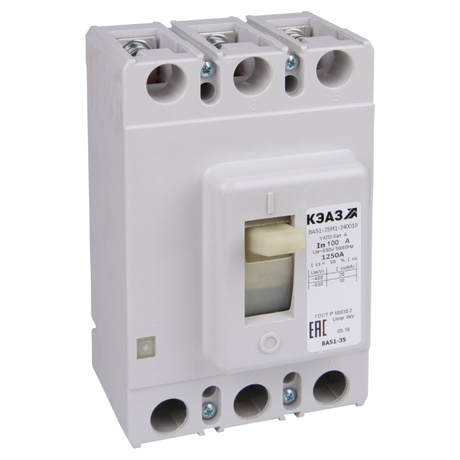

Выключатель автоматический 80А 630Im ВА51-35М1-340010 УХЛ3 690В AC КЭАЗ 112931

Автоматический выключатель ВА51-35М1-340010-80А-630-690AC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и токе 80 А. Он обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату в условиях сурового климата.

Назначение и область применения

Выключатель ВА51-35М1-340010-80А-630-690AC-УХЛ3 предназначен для защиты электрических цепей от токов перегрузки и короткого замыкания, а также для редких оперативных включений и отключений нагрузки. Применяется в силовых щитах, распределительных устройствах, на промышленном оборудовании - например, на станках, насосах, конвейерах и других системах с высокими пусковыми токами.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальная отключающая способность: 20 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ)
• Уставка срабатывания магнитного расцепителя: 630 А
• Диапазон регулировки защиты от перегрузки: фиксированная - 80 А (не регулируется)
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчив к влажности и перепадам
• Максимальное сечение кабеля: 25 мм2
• Подключение: винтовые зажимы
• Тип управления: рычажковый переключатель
• Привод: ручной
• Конструкция: стационарное исполнение, монтаж на плиту
• Количество вспомогательных контактов: 0
• Наличие дугогасительной камеры: 3 (по числу полюсов)

Совместимость и монтаж

Выключатель ВА51-35М1-340010-80А-630-690AC-УХЛ3 монтируется исключительно на монтажную плату с помощью винтового крепления. Подходит для установки в шкафах и панелях с жёсткой фиксацией. Для подключения используются медные провода сечением до 25 мм2. Нельзя использовать с алюминиевыми кабелями без переходных наконечников. Отсутствие вспомогательных контактов ограничивает возможность удалённого контроля состояния аппарата.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Внесён в Реестр средств измерений под номером РЭ-2515/20. Обеспечивает надёжное гашение дуги в каждом полюсе благодаря встроенным дугогасительным камерам. Не предназначен для работы в взрывоопасных средах - степень защиты IP20 не допускает использование вне закрытых щитов.

Преимущества

• Высокая отключающая способность (20 кА) позволяет защищать мощные цепи даже при аварийных режимах
• Комбинированный расцепитель даёт точную защиту как от длительных перегрузок, так и от импульсных КЗ
• Климатическое исполнение УХЛ3 делает аппарат пригодным для эксплуатации в холодных регионах и неотапливаемых помещениях
• Литой корпус обеспечивает механическую прочность и долговечность
• Фиксированная уставка тока перегрузки (80 А) исключает случайную настройку, что повышает безопасность

Ограничения применения

• Не подходит для частых операций включения/выключения - предназначен только для редких коммутаций
• Отсутствие вспомогательных контактов не позволяет интегрировать его в системы автоматизации без внешних модулей
• IP20 требует обязательной установки внутри закрытого щита; нельзя применять на открытом воздухе или в сырых местах
• Нельзя использовать в цепях постоянного тока выше 440 В - максимальное напряжение DC указано в спецификации, но данный экземпляр рассчитан только на AC
• Фиксированная уставка расцепителя не позволяет адаптировать порог срабатывания под изменяющуюся нагрузку

Примеры использования

• Защита двигателя 55–75 кВт на промышленном конвейере
• Вводной автомат в распределительном щите холодильного цеха
• Щитовая защита насосной группы в неотапливаемом помещении зимой
• Коммутирующее устройство в системе освещения крупного складского комплекса

Практические советы

• При монтаже проверьте плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев, слишком сильная затяжка - деформацию зажима
• Используйте только медные кабели сечением до 25 мм2. Для алюминиевых проводов применяйте медно-алюминиевые наконечники
• Убедитесь, что температура окружающей среды не превышает +40 C - при более высоких значениях возможна ложная сработка теплового расцепителя
• Проверяйте соответствие номинала автомата нагрузке: 80 А - это предел, не стоит подключать оборудование с постоянным потреблением близким к этому значению
• При замене аналогичного аппарата - сверьте типоразмер и глубину посадки: ВА51-35М1 имеет фиксированную геометрию, совместим с большинством стандартных щитов КЭАЗ
