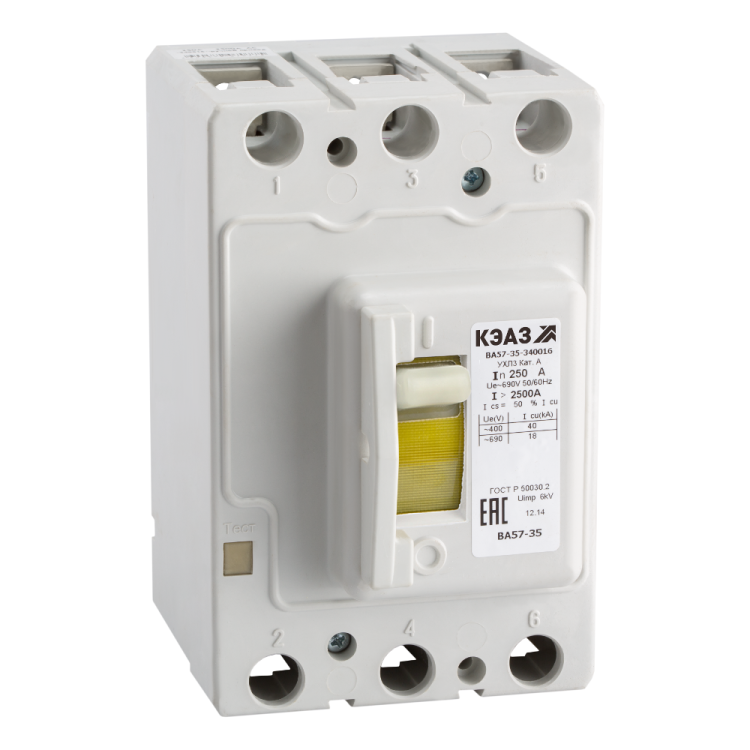

Выключатель автоматический 250А 1250Im ВА57-35-340016 УХЛ3 690В AC КЭАЗ 138458

Автоматический выключатель ВА57-35-340016-250А-1250-690AC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений. Подходит для установки на монтажную плату в условиях умеренного и холодного климата.

Назначение и область применения

Выключатель автоматический ВА57-35-340016-250А-1250-690AC-УХЛ3 используется для защиты мощных электрических цепей переменного тока с напряжением до 690 В и частотой 50/60 Гц. Применяется в промышленных системах: распределительных щитах, питающих линиях двигателей, конвейеров, насосов, сварочных установок и других оборудования с высокими токами нагрузки. Также допускается использование в цепях постоянного тока до 440 В. Устройство обеспечивает надёжную работу в условиях низких температур - от -60 C до +40 C.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 250 А - максимальный длительно допустимый ток без срабатывания
• Номинальная отключающая способность: 40 кА - способность безопасно прервать аварийный ток короткого замыкания
• Тип расцепителя: комбинированный - тепловой (для защиты от перегрузки) и электромагнитный (для быстрого отключения при КЗ)
• Уставка теплового расцепления: 250 А - фиксированная, не регулируемая
• Уставка электромагнитного расцепления: 1250 А - срабатывает при токе в 5×номинала
• Количество полюсов: 3
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях
• Максимальное сечение кабеля: 185 мм2 - для подключения проводов
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плиту (фиксация винтами)
• Диапазон рабочих температур: от -60 C до +40 C
• Наличие дугогасительной камеры: 3 шт. (по одной на каждый полюс)
• Привод: ручной - управление рычажком
• Комплектность: устройство блокировки в положении “0” - предотвращает случайное включение при обслуживании

Совместимость и монтаж

Выключатель автоматический ВА57-35-340016-250А-1250-690AC-УХЛ3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки винтов - не более 10 Нм, чтобы избежать повреждения контактных площадок. Подключаемые кабели должны иметь сечение не более 185 мм2. Отсутствие вспомогательных контактов требует внешнего решения для сигнализации состояния (например, через реле контроля). Монтаж возможен только в сухих, защищённых от попадания жидкости и пыли местах - IP20 не обеспечивает защиту от окружающей среды.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Сертифицирован в Реестре средств электротехнического оборудования (РЭП) под номером РЭ-2509/20. Конструкция имеет три дугогасительные камеры, обеспечивающие гашение дуги при отключении больших токов. Блокировка в положении “0” позволяет применять устройство в соответствии с нормами безопасности при проведении техобслуживания.

Преимущества

• Высокая отключающая способность (40 кА) - подходит для сетей с большими токами КЗ
• Фиксированная уставка защиты от перегрузки (250 А) - исключает некорректную настройку
• Широкий диапазон рабочих температур (-60…+40 C) - работает в суровых климатических условиях
• Надёжная механическая конструкция в литом корпусе - устойчив к вибрациям и механическим воздействиям
• Простое ручное управление - удобно для операторов и обслуживающего персонала

Ограничения применения

• Не предназначен для частых включений/отключений - только для редких оперативных действий
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы удалённого контроля без дополнительных компонентов
• Нельзя устанавливать на DIN-рейку - только на монтажную плату
• Только для переменного тока до 690 В; при использовании в цепях постоянного тока - максимум 440 В

Примеры использования

• Защита главного входа на промышленный станок с двигателем 110–130 кВт
• Распределительный щит на заводе с питанием 690 В, 50 Гц
• Цепь питания крупного конвейера в пищевой промышленности
• Щитовая в холодном цеху с температурой ниже -30 C

Практические советы

• При выборе убедитесь, что номинальный ток сети не превышает 250 А - превышение вызовет ложные срабатывания
• Используйте кабели сечением 95–185 мм2 - меньшее сечение увеличит нагрев, большее - не войдёт в зажим
• Проверьте соответствие класса отключения (40 кА) уровню тока КЗ на вашей подстанции - при необходимости выбирайте более мощные модели
• При монтаже на плату используйте изолирующие прокладки между корпусом и металлической поверхностью
• После монтажа проверьте плотность затяжки винтов - слабый контакт может привести к перегреву
• Для работы в условиях низких температур перед первым включением дайте устройству адаптироваться к температуре окружающей среды минимум 2 часа
