Выключатель автоматический 160А 1600Im ВА57-35-344730 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 109753

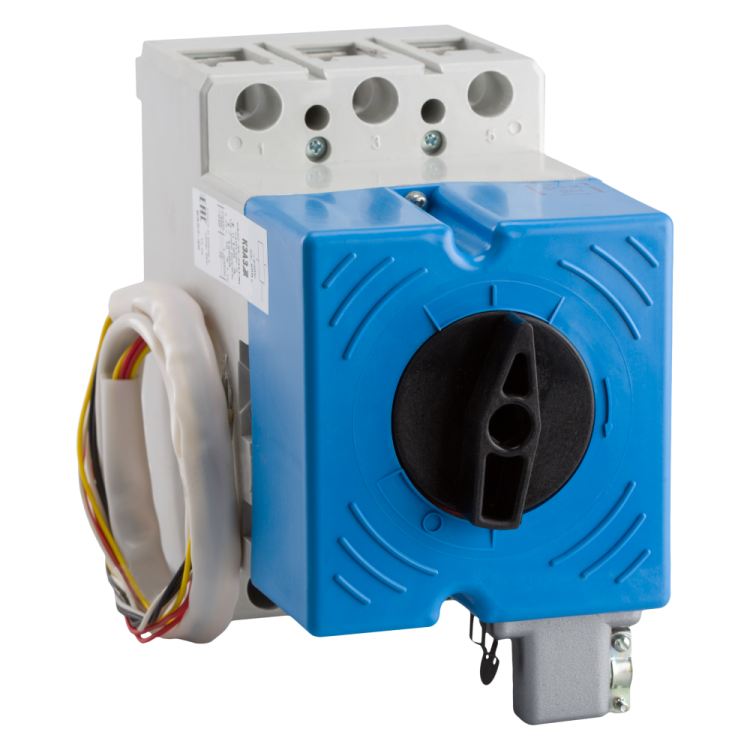

Автоматический выключатель ВА57-35-344730 от КЭАЗ - трёхполюсный прибор в литом корпусе на 160 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в условиях умеренного и холодного климата. Выключатель ВА57-35-344730 обеспечивает надёжное отключение при напряжении до 690 В переменного тока и управлении через внешний независимый расцепитель.

Назначение и область применения

Выключатель ВА57-35-344730 используется для защиты электрических сетей от сверхтоков: перегрузок и коротких замыканий. Также он позволяет вручную включать и отключать нагрузку - но не для частого оперативного управления. Применяется в распределительных щитах, на станках, конвейерах, в системах энергообеспечения промышленных объектов. Подходит для цепей с напряжением до 690 В переменного тока (50/60 Гц) и до 220 В постоянного тока.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В AC, 220 В DC
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ)
• Уставка магнитного расцепления: 1600 А (фиксированная, не регулируемая)
• Диапазон настройки теплового расцепителя: 160 А (не регулируется - фиксированная уставка)
• Напряжение дополнительного расцепителя: 230 В AC / 220 В DC (НР230AC/220DC)
• Тип дополнительного расцепителя: независимый - отключает выключатель при подаче сигнала на катушку
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 185 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Частота: 50/60 Гц
• Конструкция: стационарная, монтаж на плиту
• Привод: электромагнитный, ручное управление через рычаг
• Количество вспомогательных контактов: 0

Совместимость и монтаж

Выключатель ВА57-35-344730 монтируется на монтажную плату с помощью винтового крепления. Для подключения силовых проводов используются винтовые зажимы - допускаются медные жилы сечением до 185 мм2. Обязательно соблюдайте момент затяжки, указанный в руководстве производителя, чтобы избежать перегрева контактов. Установка возможна только в закрытых помещениях - степень защиты IP20 исключает использование на улице или во влажных средах. Дополнительный расцепитель НР230AC/220DC требует подключения к внешней цепи управления - напряжение должно соответствовать указанному значению (230 В AC или 220 В DC).

Безопасность и стандарты

Выключатель ВА57-35-344730 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Имеет три дугогасительные камеры - обеспечивают безопасное гашение дуги при отключении больших токов. Соответствует классу безопасности для оборудования высокой мощности. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2509/20).

Преимущества

• Высокая отключающая способность - 35 кА - позволяет применять в местах с большими токами КЗ, например, рядом с трансформаторами
• Фиксированные уставки (160 А и 1600 А) повышают надёжность - не требуется настройка после установки
• Широкий диапазон рабочих температур (-60…+40 C) делает устройство пригодным для работы в суровых климатических условиях
• Независимый расцепитель позволяет удалённо отключить выключатель по сигналу от системы управления - удобно для автоматизации
• Литой корпус обеспечивает механическую прочность и долговечность

Ограничения применения

• Не предназначен для частого включения/выключения - только для редких оперативных действий
• IP20 - нельзя использовать в пыльных, влажных или открытых помещениях
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния (вкл/выкл) без внешних модулей
• Нельзя использовать с напряжением выше 690 В AC или 220 В DC - превышение вызовет выход из строя
• Не имеет регулируемых уставок - нельзя адаптировать порог срабатывания под специфическую нагрузку

Примеры использования

• Защита главного входа на промышленном станке с питанием 400–690 В
• Отключение питания конвейерной линии при аварии по команде с пульта управления
• Распределительный щит в холодильном цеху с низкими температурами
• Цепи постоянного тока 220 В в системах автоматического управления

Практические советы

• При монтаже проверьте соответствие сечения кабеля - более толстые провода не войдут, более тонкие могут перегреваться
• Подключите дополнительный расцепитель НР230AC/220DC только к источникам с точным соответствием напряжения - неверное напряжение приведёт к отказу расцепителя
• Избегайте установки рядом с источниками тепла - даже при UHL3 перегрев может снизить срок службы
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно при работе с большими токами
• Если нужна сигнализация положения - используйте внешние реле или модули, так как встроенных контактов здесь нет
