Выключатель автоматический 630А 5000Im ВА57-39-341210 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 109928

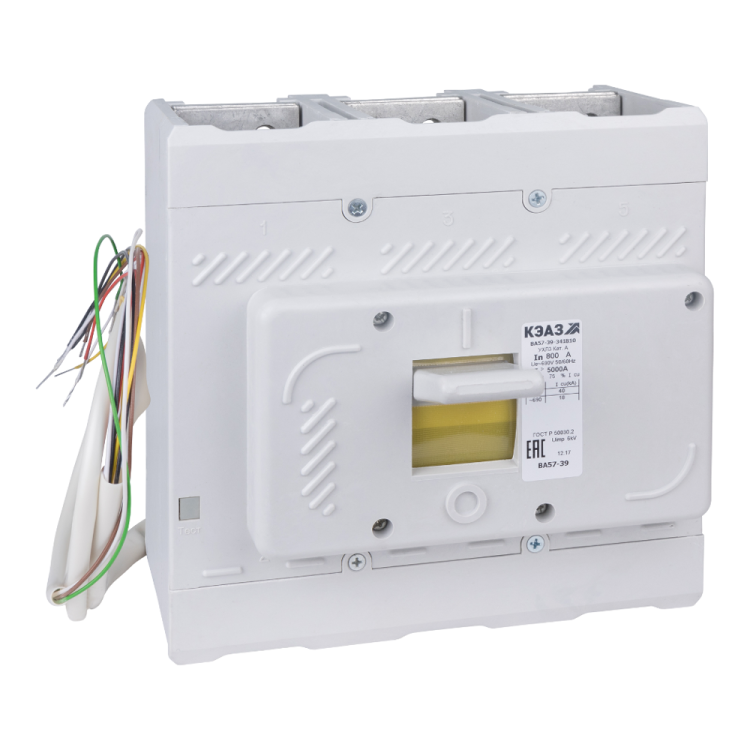

Автоматический выключатель ВА57-39-341210-630А-5000-690В-НР230В-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Применяется в промышленных установках с высокими токами и широким диапазоном температур.

Назначение и область применения

Выключатель ВА57-39-341210-630А-5000-690В-НР230В-УХЛ3 защищает электрические сети переменного тока с напряжением до 690 В и частотой 50–60 Гц, а также цепи постоянного тока до 440 В. Он обеспечивает надёжную защиту от сверхтоков - как длительных перегрузок, так и аварийных коротких замыканий. Также имеет встроенный независимый расцепитель НР230, позволяющий удалённо отключить устройство по сигналу из системы управления. Подходит для использования в распределительных щитах, на входе в крупные потребители: промышленные станки, конвейеры, насосные станции, системы вентиляции и другие объекты с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 630 А - максимальный ток, который выключатель может проводить постоянно без повреждений;
• Номинальное напряжение: 690 В AC - работает в сетях до этой величины; совместим с системами 400 В и выше;
• Номинальная отключающая способность: 40 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Тип расцепителей: тепловой (для перегрузок) и электромагнитный (для КЗ);
• Настройка защиты от перегрузки: фиксированная - 630 А, не регулируется;
• Уставка магнитного расцепления: 5000 А - сработает при токе КЗ ≥5000 А;
• Диапазон рабочих температур: от –60 C до +40 C - позволяет использовать в суровых условиях, включая холодные помещения и улицы;
• Климатическое исполнение: УХЛ3 - рассчитан на работу во влажном, холодном и запылённом воздухе;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли;
• Частота: 50/60 Гц - универсальный вариант для всех типов сетей;
• Подключение: винтовые зажимы - подходят для кабелей сечением до 400 мм2;
• Напряжение независимого расцепителя: 230 В AC / 220 В DC - требует внешнего источника питания для дистанционного отключения;
• Количество полюсов: 3 - три независимых контактных группы для трёхфазной сети;
• Конструкция: стационарное исполнение - монтируется жёстко, не является модульным;
• Способ монтажа: на монтажную плату - закрепляется болтами через отверстия в основании;
• Крепление: винтовое - используется для фиксации на металлическом шасси или раме;
• Привод: ручной - управление осуществляется рычагом вручную;
• Наличие дугогасительной камеры: 6 камер - одна на каждый полюс, обеспечивают гашение дуги при отключении больших токов;
• Схема: 341210 - внутренняя компоновка контактов и расцепителей соответствует этому номеру;
• Нормативы: ГОСТ Р 50030.2, ТУ3422-037-05758109-2011 - соответствие требованиям безопасности РФ;
• Код в реестре РЭП: РЭ-2508/20 - зарегистрирован в государственной базе оборудования.

Совместимость и монтаж

Выключатель ВА57-39-341210-630А-5000-690В-НР230В-УХЛ3 устанавливается исключительно на монтажную плиту или раму с помощью четырёх винтов. Его нельзя монтировать на DIN-рейку. Для подключения используются медные кабели сечением до 400 мм2 - важно соблюдать момент затяжки винтов, указанный в руководстве, чтобы избежать оплавления изоляции или плохого контакта. Независимый расцепитель НР230 требует подвода напряжения 230 В переменного тока или 220 В постоянного - он не питается от самой защищаемой цепи. Отдельно следует проверить наличие сигнала на выводах расцепителя перед первым включением. Монтаж возможен только в вертикальном положении - горизонтальная установка не рекомендована.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.2 и прошёл испытания на механическую прочность, термическую стойкость и предельную отключающую способность. Соответствует требованиям ТУ3422-037-05758109-2011. Сертификат в Реестре Электрооборудования России (РЭП № РЭ-2508/20) подтверждает легализацию устройства для использования в энергообъектах РФ. Высокая отключающая способность (40 кА) гарантирует безопасность даже при серьёзных авариях. Однако из-за степени защиты IP20 использование вне герметичных шкафов не допускается - риск поражения током и попадания сторонних частиц.

Преимущества

• Высокая отключающая способность - 40 кА - делает его одним из самых надёжных решений для промышленных сетей;
• Широкий диапазон рабочих температур (-60…+40 C) - возможность применения в регионах с экстремальным климатом;
• Фиксированные настройки защиты - минимум ошибок при обслуживании, нет необходимости в доработке;
• Интегрированный независимый расцепитель - позволяет легко интегрировать в системы автоматизации и дистанционного управления;
• Жёсткая конструкция в литом корпусе - повышенная ударопрочность и долговечность;
• Поддержка кабелей большого сечения (до 400 мм2) - идеально для главных вводов и ответвлений большой мощности.

Ограничения применения

• Не для монтажа на DIN-рейку - требуется специальная плита или рама;
• IP20 - не годится для открытых площадок, сырых помещений, мест с пылевыбросами без дополнительной защиты;
• Независимый расцепитель требует отдельного источника питания - без него функция дистанционного отключения не работает;
• Нет вспомогательных контактов - невозможно получить информацию о состоянии (замкнут/разомкнут) без внешней аппаратурой;
• Не регулируемые настройки перегрузки - нельзя адаптировать под меньшие нагрузки, только применять там, где ток всегда близок к 630 А;
• Ручное управление - не подходит для частых операций включения/выключения - срок службы контактов ограничен количеством циклов.

Примеры использования

• Главный ввод в цех с мощностью более 400 кВт - защита от КЗ и перегрузки;
• Щитовая на холодильной станции в Арктике - благодаря UHL3 можно работать при -50 C;
• Система управления конвейером с частотником - отключение по команде от PLC через НР230;
• Распределительный пункт на заводе с высоким уровнем токов КЗ - 40 кА достаточны для условий средней промышленности;
• Оборудование в металлургии - устойчив к вибрациям и перепадам температур.

Практические советы

• Проверьте сечение кабеля перед подключением - используйте только медные жилы ≤400 мм2, алюминий не применяйте;
• При монтаже на плату обязательно используйте шайбы и равномерно затягивайте все четыре винта - перекос вызывает нагрев;
• Для работы с независимым расцепителем НР230 подведите напряжение от отдельного источника - не берите его с выхода самого автомата;
• Не используйте выключатель в качестве обычного рубильника - частые включения снизят срок службы;
• При работе в условиях сильной вибрации дополнительно закрепите корпус антивибрационными прокладками;
• При хранении - сохраняйте оригинальную упаковку, избегайте воздействия влаги и прямого солнца - даже при UHL3 чувствителен к конденсату внутри корпуса.
