Выключатель автоматический 630А 2500Im ВА57-39-344510 УХЛ3 690В AC КЭАЗ 139766

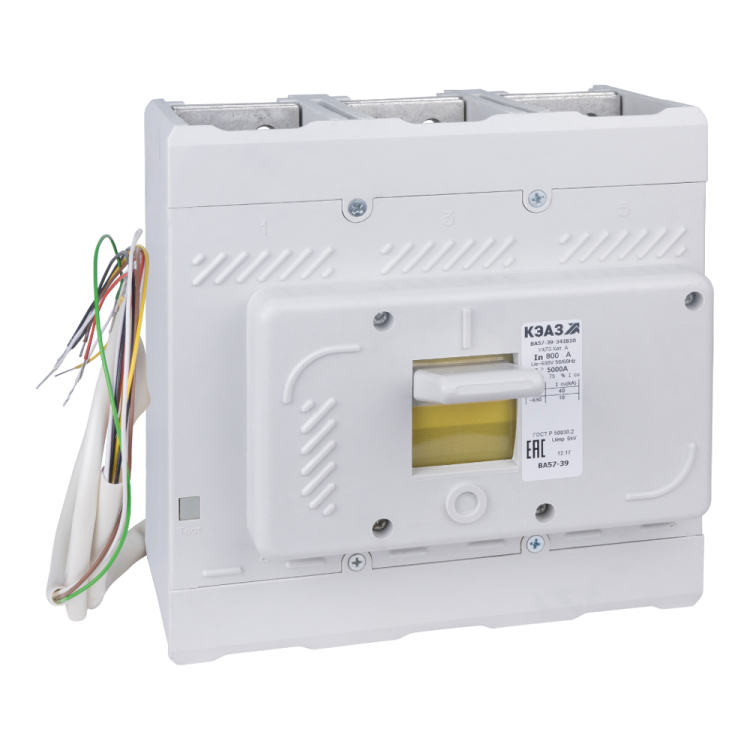

Автоматический выключатель ВА57-39-344510-630А-2500-690AC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе для защиты сетей переменного тока до 690 В и током до 630 А. Применяется в промышленных установках, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель ВА57-39-344510-630А-2500-690AC-УХЛ3 предназначен для защиты электрических цепей от:

• токов перегрузки;
• токов короткого замыкания;
• недопустимого снижения напряжения.

Подходит для нечастых оперативных включений и отключений нагрузки. Устанавливается в распределительных щитах промышленных объектов: на заводах, в цехах, на насосных станциях, у крупных потребителей энергии. Может использоваться в качестве главного входного автомата или для защиты мощных двигателей, печей, компрессоров.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC); допускается работа при 50/60 Гц.
• Номинальный ток: 630 А - максимальный длительно допустимый ток через устройство.
• Номинальная отключающая способность: 40 кА - способность безопасно отключить аварийный ток короткого замыкания.
• Тип расцепителя: комбинированный - электромагнитный (для быстрого отключения при КЗ) и тепловой (защита от перегрузки).
• Настройка защиты от перегрузки: фиксированная - 630 А; регулировка невозможна.
• Уставка магнитного расцепления: 2500 А - порог срабатывания при коротком замыкании.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен.
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +40 C, рассчитан на умеренные и холодные климатические зоны с повышенной влажностью.
• Подключение проводов: винтовые зажимы, макс. сечение кабеля - 400 мм2.
• Конструкция: стационарное исполнение - монтируется жёстко на плате, не является модульным.
• Привод: ручной рычажковый - управление осуществляется механически, без электропривода.
• Дугогасительная камера: 6 камер - обеспечивает гашение дуги даже при высоких токах КЗ.
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию состояния или удалённое управление.
• Гарантия: 3 года.

Совместимость и монтаж

Автоматический выключатель ВА57-39-344510-630А-2500-690AC-УХЛ3 имеет стационарную конструкцию и монтируется на монтажную плиту с помощью винтового крепления. Для установки требует свободного места вокруг аппарата для теплоотвода и обслуживания. Подключение выполняется медными или алюминиевыми проводниками сечением до 400 мм2. Нельзя использовать в шкафах с плотной компактной сборкой - необходим минимальный воздушный зазор для охлаждения. Отсутствие вспомогательных контактов исключает возможность интеграции в системы АСУ ТП без внешних решений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Соответствует международному аналогу IEC 60947-2. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2508/20). Конструкция обеспечивает безопасную работу при наличии дугогасительных камер и изоляционном литом корпусе. Не рекомендовано применение во взрывоопасных средах - степень защиты IP20 не позволяет использовать в помещениях категории В-I–В-IIб.

Преимущества

• Высокая отключающая способность (40 кА) - подходит для систем с большими потенциальными токами КЗ.
• Широкий диапазон рабочих температур (-60…+40 C) - применяется в суровых условиях, в том числе вне помещений или в необогреваемых ангарах.
• Жёсткая конструкция литого корпуса - устойчив к механическим воздействиям и вибрациям.
• Фиксированная уставка защиты - минимизирует риск неквалифицированной настройки.
• Надёжное гашение дуги благодаря 6 камерам - увеличивает долговечность устройства при многократных отключениях.

Ограничения применения

• Не для цепей постоянного тока выше 440 В - указано в спецификации, но не используется в данном варианте.
• Отсутствие вспомогательных контактов - невозможно получить сигнал “замкнут”/“разъединён” для контрольных систем.
• IP20 - запрещено использование в сырых, пыльных или открытых местах без дополнительной защиты (шкафа с классом IP54+).
• Стационарная конструкция - нельзя демонтировать без отключения питания и разборки монтажной платы.
• Нет возможности дистанционного управления - только ручное включение/выключение.

Примеры использования

• Главный ввод в промышленном распределительном щите цеха с мощностью 400–600 кВт.
• Защита трансформатора 630 кВА на 690 В.
• Щитовая автоматизации технологической линии с двигателями 250–400 кВт.
• Питающий автомат для электропечи или нагревательного комплекса.
• Системы водоснабжения с насосами большой мощности в регионах с зимними температурами ниже −40 C.

Практические советы

• Выбирая автоматический выключатель ВА57-39-344510-630А-2500-690AC-УХЛ3, проверьте соответствие сечения кабеля (до 400 мм2) и тип материала (медный предпочтителен для больших токов).
• Обеспечьте достаточное пространство вокруг аппарата - особенно сверху и с боков - для естественного охлаждения.
• При монтаже используйте только качественно затянутые винты - слабый контакт вызывает перегрев при 630 А.
• Не устанавливайте рядом с источниками тепла - температура внутри щита должна оставаться в рамках нормы (+40 C max).
• Для систем с автоматическим контролем добавьте внешние контакторы или реле состояния, так как этот вариант не имеет встроенных вспомогательных контактов.
• Проверяйте наличие сертификата и клейма КЭАЗ перед установкой - продукция проходит строгую проверку качества на заводе.
