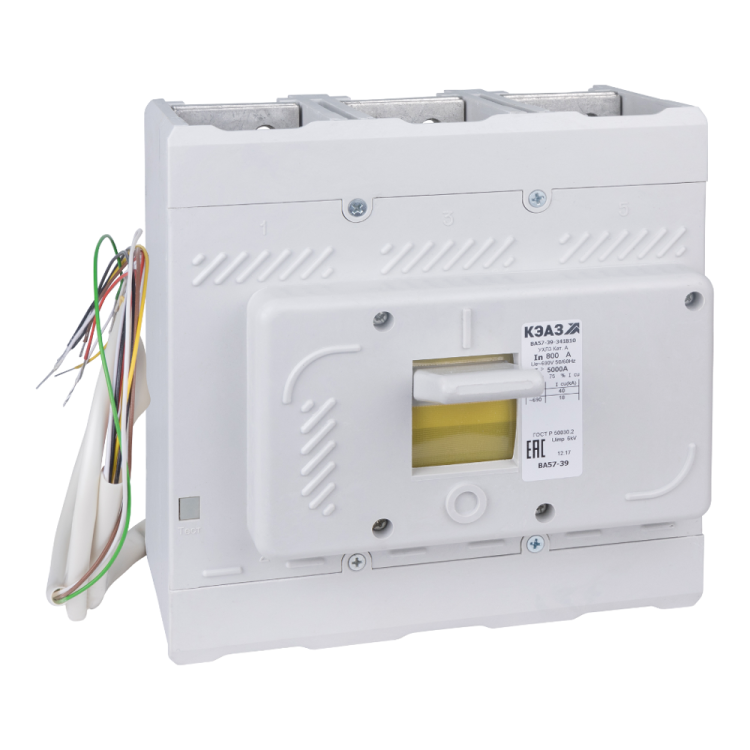

Выключатель автоматический 320А 3200Im ВА57-39-344710 УХЛ3 690В AC НР=24В DC КЭАЗ 110022

Автоматический выключатель ВА57-39-344710-320А-3200-690AC-НР24DC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и токе 320 А. Обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату. Управление ручное, с возможностью удалённого отключения через независимый расцепитель на 24 В постоянного тока.

Назначение и область применения

Выключатель ВА57-39-344710-320А-3200-690AC-НР24DC-УХЛ3 предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания. Также обеспечивает отключение при недопустимом падении напряжения. Подходит для нечастых оперативных включений и отключений нагрузки. Применяется в силовых щитах промышленных объектов: на станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с высокими токами нагрузки. Особенно эффективен там, где требуется надёжная защита при колебаниях сети и жёстких условиях эксплуатации.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC), частота 50/60 Гц
• Номинальный ток: 320 А
• Количество полюсов: 3
• Номинальная отключающая способность: 40 кА - способен безопасно отключить аварийный ток большой мощности
• Защита от перегрузки: тепловой расцепитель с уставкой 320 А (не регулируется)
• Защита от короткого замыкания: электромагнитный расцепитель с уставкой 3200 А
• Тип расцепителя: комбинированный - тепловой + электромагнитный
• Дополнительный расцепитель: НР24DC - независимый, работает от 24 В постоянного тока, позволяет отключать выключатель дистанционно
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Максимальное сечение кабеля: 185 мм2 - поддерживает крупные медные проводники
• Подключение: винтовые зажимы - надёжное, требует правильного затягивания
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для холодных помещений и открытых площадок
• Способ монтажа: на монтажную плиту - фиксируется болтами, не является шинным или DIN-рейковым
• Крепление: винтовое
• Привод: ручной, с рычажковым управлением и поворотной рукояткой
• Дугогасительная камера: 6 камер - обеспечивает гашение дуги при отключении больших токов
• Гарантия: 3 года

Совместимость и монтаж

Выключатель ВА57-39-344710-320А-3200-690AC-НР24DC-УХЛ3 устанавливается исключительно на монтажную плату. Для этого необходимо подготовить отверстия под крепёжные болты и обеспечить свободный доступ к контактам. Не совместим с DIN-рейками. Подключение кабелей - только винтовое; максимальное сечение - 185 мм2. При использовании алюминиевых проводов применяйте переходные наконечники. Дополнительный расцепитель НР24DC требует подвода постоянного тока 24 В - источник питания должен быть стабилизирован и иметь достаточную мощность. Монтаж следует выполнять в соответствии с требованиями ГОСТ Р 50030.2.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Соответствует нормам безопасности для оборудования в промышленных электросетях. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2508/20). Конструкция имеет дугогасительные камеры, предотвращающие выбросы пламени при отключении. IP20 не обеспечивает защиту от внешней среды - устройство должно быть установлено внутри закрытого щита.

Преимущества

• Высокая отключающая способность (40 кА) - подходит для мощных промышленных систем
• Комбинированная защита: одновременно от перегрузки и короткого замыкания
• Независимый расцепитель НР24DC - возможность дистанционного отключения из центрального пункта управления
• Широкий диапазон рабочих температур (-60…+40 C) - надёжна даже в суровых климатических условиях
• Жёсткая конструкция в литом корпусе - устойчивость к механическим воздействиям и вибрациям
• Долгий срок службы и гарантия 36 месяцев

Ограничения применения

• Не предназначен для частых включений - допускаются только нечастые оперативные коммутации
• IP20 - нельзя использовать во влажных, запылённых или наружных помещениях без дополнительной защиты
• Не поддерживает модульные расширения - нет возможности добавить дополнительные контакты или сигнализацию
• Только стационарная установка - невозможно перемещать или использовать в передвижных установках
• Нельзя применять в цепях постоянного тока выше 440 В - указано в описании производителя, но в данном случае используется только AC
• Запрещено использование с кабелями сечением больше 185 мм2 - риск перегрева и плохого контакта

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В
• Защита двигателя мощностью 150–200 кВт на конвейере
• Отключение цепи нагрева в термической печи при аварии
• Щитовая защита насосной станции в холодном регионе (благодаря UHL3)
• Система с дистанционным отключением - например, при срабатывании системы пожарной сигнализации через сигнал 24 В DC

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает перегрев, особенно при токе 320 А
• Используйте только рекомендованное сечение кабеля (до 185 мм2); для большего сечения нужен другой тип выключателя
• Для работы с НР24DC убедитесь, что источник 24 В DC имеет минимальную мощность 10 Вт - иначе расцепитель не сработает
• Проверяйте состояние механизма каждые 6–12 месяцев - особенно после многократных отключений
• Не используйте этот выключатель вместо рубильника - он не рассчитан на частые включения
• При установке в холодных помещениях учитывайте, что пластиковые детали становятся хрупкими ниже -40 C - избегайте ударных нагрузок
