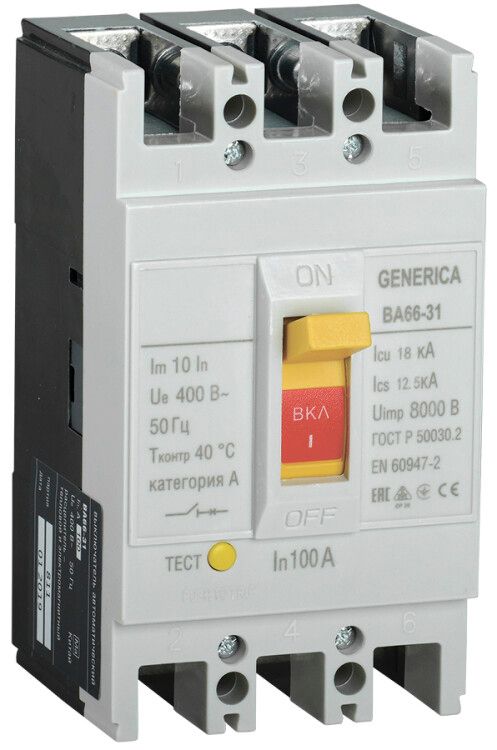

Выключатель автоматический ВА66-31 3Р 100А 18кА GENERICA | SAV10-3-0100-G IEK

Автоматический выключатель ВА66-31 3 полюса 100А 18кА от GENERICA предназначен для защиты электрических цепей от коротких замыканий и перегрузок, а также для ручного включения и отключения нагрузки. Устройство применяется в распределительных щитах промышленных объектов, где требуется надежная коммутация токов до 100 А при напряжении 400 В. Артикул sav10-3-0100-g соответствует серии ВА66.

Назначение и область применения

Выключатель автоматический ВА66-31 3 полюса 100А 18кА используется для защиты трехфазных сетей переменного тока с напряжением до 400 В. Он обеспечивает отключение при аварийных ситуациях - коротком замыкании или длительной перегрузке. Также служит для ручного отключения питания участка цепи при обслуживании или ремонте.

Подходит для установки в силовые щиты на производствах, в цехах, на насосных станциях, в системах кондиционирования и других объектах с высокой плотностью нагрузки. Применяется там, где необходима защита оборудования от повреждений из-за скачков тока.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без отключения в штатном режиме;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 18 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать;
• Номинальное напряжение: 400 В - допустимое рабочее напряжение сети;
• Тип расцепителя: электромагнитный - реагирует на сверхтоки (короткие замыкания);
• Защита по минимальному напряжению: да - автоматически отключается при снижении напряжения ниже установленного порога, предотвращая запуск оборудования при недостаточном питании;
• Способ монтажа: на монтажные элементы - устанавливается на DIN-рейку стандартной ширины 35 мм;
• Тип элемента управления: рычажковый - удобный для ручного включения/выключения даже в условиях ограниченного доступа;
• Диапазон установки расцепителя перегрузки: 1000 А - указывает на то, что устройство не имеет регулируемой тепловой защиты; перегрузка не защищена, только КЗ;
• Степень защиты IP30 - защита от твердых предметов больше 2,5 мм, но не от воды и пыли;
• Тип подключения: винтовые зажимы - требуют затяжки гаечными ключами, обеспечивают надежный контакт;
• Срок службы: 15 лет - расчетный срок работы при соблюдении условий эксплуатации;
• Конструкция: встраиваемое устройство фиксированной установки - не предусматривает возможность съема под нагрузкой;
• Моторный привод: опционально - можно дополнительно установить привод для удаленного управления;
• Количество переключающих контактов: 0 - не имеет вспомогательных контактов для сигнализации состояния.

Совместимость и монтаж

Выключатель автоматический ВА66-31 3 полюса 100А 18кА совместим с DIN-рейками типа EN 60715 (35 мм). Монтаж выполняется путем защелкивания на рейку и последующего закрепления винтами (при необходимости). Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2 медных проводов.

Устройство не имеет функции съема под нагрузкой - перед работой необходимо полностью отключить питание. Для подключения кабеля важно правильно выбрать сечение: слишком тонкий провод вызовет нагрев, слишком толстый - затруднит фиксацию в зажимах.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: электромагнитную - для коротких замыканий, и защиту по минимальному напряжению - для предотвращения самозапуска оборудования после просадки сети.

Степень защиты IP30 позволяет применять устройство внутри закрытых щитов, но не допускает использование во влажных помещениях или на открытых площадках без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность (18 кА) - обеспечивает безопасность даже при серьезных авариях в мощных сетях;
• Наличие защиты по минимальному напряжению - исключает опасные самоходы механизмов при восстановлении питания;
• Фиксированная конструкция - повышенная механическая прочность и долговечность;
• Рычажковый привод - легко управляем даже в темноте или при наличии перчаток;
• Срок службы 15 лет - рассчитан на длительную работу без частого обслуживания.

Ограничения применения

• Не имеет защиты от перегрузки - нельзя использовать там, где возможны длительные превышения тока выше 100 А (например, в цепях с изменчивой нагрузкой);
• IP30 - не подходит для установки вне помещений, в сырых или пыльных средах без дополнительного кожуха;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния ("включен"/"отключен") к системам контроля;
• Не предусмотрено подключение моторного привода по умолчанию - требуется дополнительная комплектация;
• Фиксированная установка - невозможна замена без демонтажа всего устройства из щита.

Примеры использования

• Главный входной автомат в распределительном щите цеха с тремя фазами и нагрузкой до 100 А;
• Защита группы двигателей на конвейере, где важна быстрая реакция на КЗ, но перегрузки контролируются другими средствами (термореле);
• Щитовая защита системы вентиляции в производственном здании с учетом защиты от просадки напряжения;
• Цепи освещения крупных складских комплексов, где требуется ручное отключение для планового обслуживания.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 100 А используйте медные провода минимум 25–35 мм2;
• Из-за отсутствия термической защиты не заменяйте этот аппарат на места, где есть риск перегрузки - лучше выбирать модель с регулируемым расцепителем;
• Если нужна сигнализация состояния, докупите внешний модуль или используйте другой тип автомата;
• При использовании в холодных помещениях убедитесь, что температура окружающей среды не выходит за пределы –25…+40 C - указано в документации GENERICA;
• При замене старого автомата - учтите, что ВА66-31 занимает 3 модуля на DIN-рейке - заранее подготовьте место.
