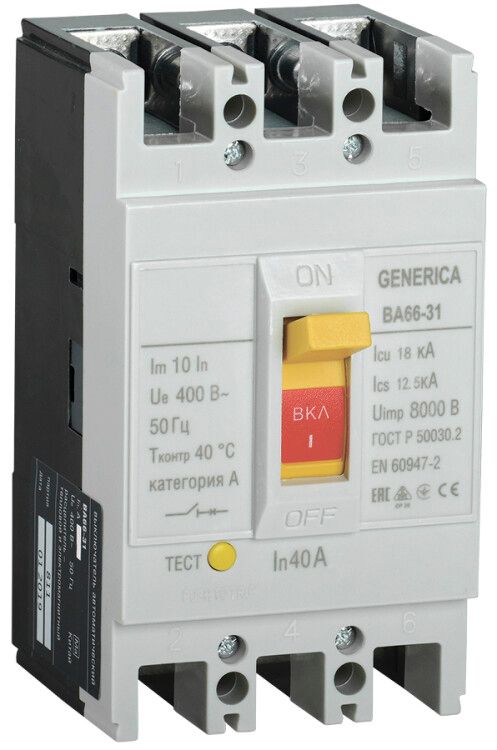

Выключатель автоматический ВА66-31 3Р 40А 18кА GENERICA | SAV10-3-0040-G IEK

Автоматический выключатель ВА66-31 от GENERICA - трёхполюсное устройство на 40 А с отключающей способностью 18 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

Выключатель ВА66-31 обеспечивает безопасное управление и защиту трёхфазных сетей с напряжением до 400 В. Он отключает цепь при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Также позволяет выполнять ручные включения и отключения нагрузки - например, при обслуживании или ремонте оборудования.

Используется в промышленных системах: станках, конвейерах, насосных группах, воздушных компрессорах, где требуется надёжная защита и частые оперативные коммутации.

Технические характеристики

• Тип: Автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 40 А
• Номинальное напряжение: 400 В
• Отключающая способность: 18 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Тип расцепителя: Электромагнитный (для быстрого отключения при КЗ) + тепловой (для защиты от длительной перегрузки)
• Защита по минимальному напряжению: Да - отключается при снижении напряжения ниже установленного порога, предотвращая самозапуск оборудования после восстановления питания
• Способ монтажа: На монтажную плату - фиксируется болтами через отверстия в корпусе
• Управление: Рычажковый механизм - наглядное положение «Вкл/Выкл»
• Подключение: Винтовые зажимы - подходят для медных проводов сечением до 25 мм2
• Степень защиты IP30: Защищён от доступа пальцев и твёрдых предметов >2,5 мм, но не защищён от воды
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Моторный привод: Есть - возможность удалённого управления через внешний исполнительный механизм
• Переключающие контакты: Отсутствуют - используется только как защитное устройство, не как переключатель нагрузки

Совместимость и монтаж

Выключатель ВА66-31 устанавливается исключительно на монтажную плату - не совместим с DIN-рейкой. Для монтажа требуются четыре отверстия под крепёжные болты (диаметр отверстий не указан, рекомендуется сверить с чертежом производителя).

Подключение выполняется через винтовые зажимы: затяжка должна соответствовать моменту 1–1,5 Нм - избыточная сила повредит контактную группу. Максимальное сечение провода - 25 мм2. Минимальное - 1,5 мм2.

Моторный привод подключается отдельными кабелями к внешнему управляемому устройству - не влияет на работу основного механизма при отключенном питании привода.

Безопасность и стандарты

Выключатель ВА66-31 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяется в соответствии с правилами устройства электроустановок (ПУЭ).

IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - запрещено использование во влажных помещениях, на улице или в местах возможного попадания брызг.

Преимущества

• Комбинированный расцепитель - одновременная защита от перегрузки и короткого замыкания
• Функция защиты по минимальному напряжению - предотвращает опасный самозапуск машин после скачков сети
• Моторный привод - позволяет реализовать дистанционное управление без ручного воздействия
• Высокая отключающая способность (18 кА) - подходит для мощных промышленных объектов с высокими токами КЗ
• Долгий срок службы - 15 лет при регулярном осмотре и своевременной замене износившихся деталей

Ограничения применения

• Не предназначен для установки на DIN-рейку - только на монтажную плату
• IP30 - нельзя использовать в условиях повышенной влажности, пыли, агрессивной среды
• Нельзя применять для токов выше 40 А - превышение вызывает выход из строя теплового расцепителя
• Отсутствие переключающих контактов - не используется как коммутирующее устройство для изменения схемы
• Диапазон настройки расцепителя указан как 400 А - это опечатка; реальная настройка возможна только в рамках номинала 40 А, так как другие значения не поддерживаются конструкцией

Примеры использования

• Щитовая автоматизации станка с ЧПУ - защита трёхфазного двигателя 30 кВт
• Распределительный шкаф конвейерной линии - отключение при перегрузке ленты
• Система водоснабжения с насосной группой - защита от скачков напряжения и КЗ
• Объекты с дистанционным управлением - управление через PLC и моторный привод

Практические советы

• Проверьте перед монтажом: сечение кабеля должно соответствовать 40 А - используйте медные жилы минимум 10 мм2
• При использовании моторного привода подключите его к отдельному источникам питания - не параллельно с нагрузкой
• Не закрывайте выключатель ВА66-31 герметичными крышками - нарушится теплообмен и сработает тепловой расцепитель ложнопричинно
• Регулярно проверяйте состояние винтовых зажимов - ослабление контакта вызывает нагрев и отказ
• Если требуется защита от пыли и влаги - выберите модель с IP65 или установите выключатель внутри корпуса с нужной степенью защиты
