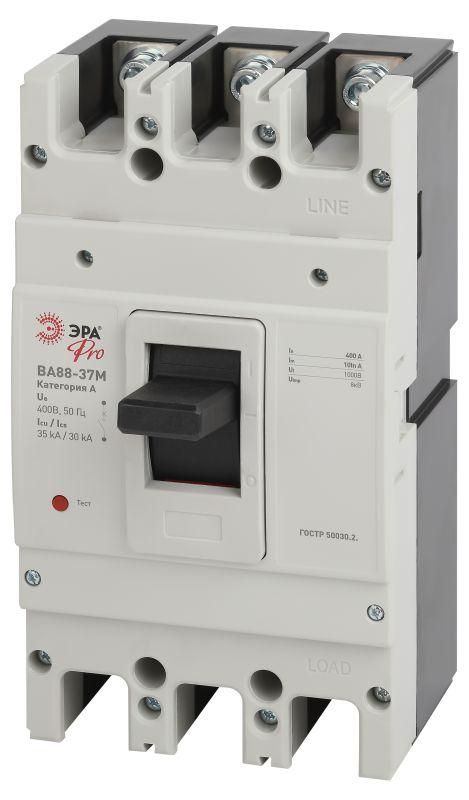

Автоматический выключатель ВА88-37М PRO SVA40-3-0400-E - трёхполюсный аппарат с номинальным током 400 А и отключающей способностью 35 кА, предназначен для надёжной защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Бренд ЭРА обеспечивает соответствие стандартам промышленного оборудования, а артикул ВА88-37М PRO SVA40-3-0400-E указывает на спецификацию с защитой по минимальному напряжению.

Назначение и область применения

Автоматический выключатель ВА88-37М PRO SVA40-3-0400-E используется для защиты мощных электрических цепей в промышленных установках. Он отключает питание при аварийных ситуациях: коротком замыкании, длительной перегрузке или падении напряжения ниже допустимого уровня. Применяется в распределительных щитах крупных объектов - заводских линиях, насосных станциях, системах вентиляции, конвейерах и других установках с высокими нагрузками.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В, типичных для промышленных трёхфазных систем.
• Номинальный ток: 400 А - максимальный постоянный ток, который выдерживает аппарат без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно, подходит для трёхфазных потребителей.
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер.
• Диапазон настройки защиты от перегрузки: 400 А - защита не регулируется, срабатывает строго при превышении 400 А.
• Тип расцепителя: Минимального напряжения - отключает цепь при снижении напряжения ниже заданного порога (например, при обрыве одной из фаз).
• Степень защиты IP30 - защищён от доступа к опасным частям предметами более 2,5 мм, но не герметичен; не предохраняет от пыли и воды.
• Способ монтажа: Встраиваемый - устанавливается внутрь шкафа или щита, не имеет внешней рамки.
• Конструкция: Втычное исполнение - аппарат вставляется в направляющие контактных планок, что позволяет легко менять его без демонтажа проводов.
• Тип подключения: Болтовое - силовые кабеля крепятся болтами к зажимам, требует точного момента затяжки.
• Управление: Рычажковый переключатель - удобный механический рычаг для ручного включения/выключения.
• Вспомогательные контакты: Отсутствуют - нельзя подключить сигнализацию или удалённое управление.

Совместимость и монтаж

ВА88-37М PRO SVA40-3-0400-E совместим с DIN-рейками типа C и соответствует стандарту IEC 60947-2. Установка выполняется в закрытые распределительные щиты с достаточным свободным пространством вокруг аппарата для теплоотвода. Подключение силовых проводов - только болтовое, с использованием кабелей сечением, соответствующего току 400 А (обычно 1×185–2×120 мм2 медный). Перед монтажом проверьте, чтобы глубина щита позволяла полностью вставить втычную часть выключателя. Нельзя использовать в открытых помещениях без защиты от пыли и влаги из-за низкой степени IP30.

Безопасность и стандарты

Автоматический выключатель ВА88-37М PRO SVA40-3-0400-E соответствует требованиям ГОСТ Р МЭК 60947-2 и международному стандарту IEC 60947-2. Обеспечивает классическое разделение функций: коммутация + защита. Сертифицирован для работы в условиях промышленного производства, не предназначен для бытового использования. Конструкция исключает самопроизвольное отключение при вибрациях.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторными подстанциями.
• Функция защиты по минимальному напряжению - предотвращает запуск оборудования при нестабильном питании, защищает двигатели от перегрева при однофазном режиме.
• Втычное исполнение - позволяет заменить аппарат без отсоединения кабелей, экономит время при обслуживании.
• Жесткая настройка на 400 А - исключает случайную перенастройку, повышает надёжность в критических системах.

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP30 не обеспечивает защиту от окружающей среды.
• Нет вспомогательных контактов - невозможно подключить сигналы состояния («включен/отключен») к системам автоматизации.
• Нельзя использовать в сетях выше 400 В - превышение напряжения вызовет отказ или повреждение.
• Только встраиваемый монтаж - не подходит для поверхностной установки или мобильных решений.
• Не регулируемая защита от перегрузки - нельзя адаптировать под меньшие токи, даже если нагрузка меняется.

Примеры использования

• Главный входной автомат в промышленном щите цеха с мощными станками.
• Защита питания конвейерной линии с несколькими асинхронными двигателями.
• Щитовая защита насосной группы на водопроводной станции.
• Распределительный пункт на заводе с трёхфазным напряжением 380 В и током до 400 А.

Практические советы

• Перед установкой проверьте сечение кабелей - для 400 А требуется минимум 185 мм2 меди или эквивалент по таблицам ПУЭ.
• Используйте момент затяжки болтов согласно документации производителя - слабое крепление вызывает нагрев, слишком сильное - повреждает зажим.
• Не устанавливайте в щиты без принудительной вентиляции - при работе на пределе возможен перегрев.
• Если нужна сигнализация состояния - используйте внешние реле или выберите другую модель с вспомогательными контактами.
• При замене - всегда отключайте питание, так как втычной механизм не создаёт видимого разрыва при отключении.
