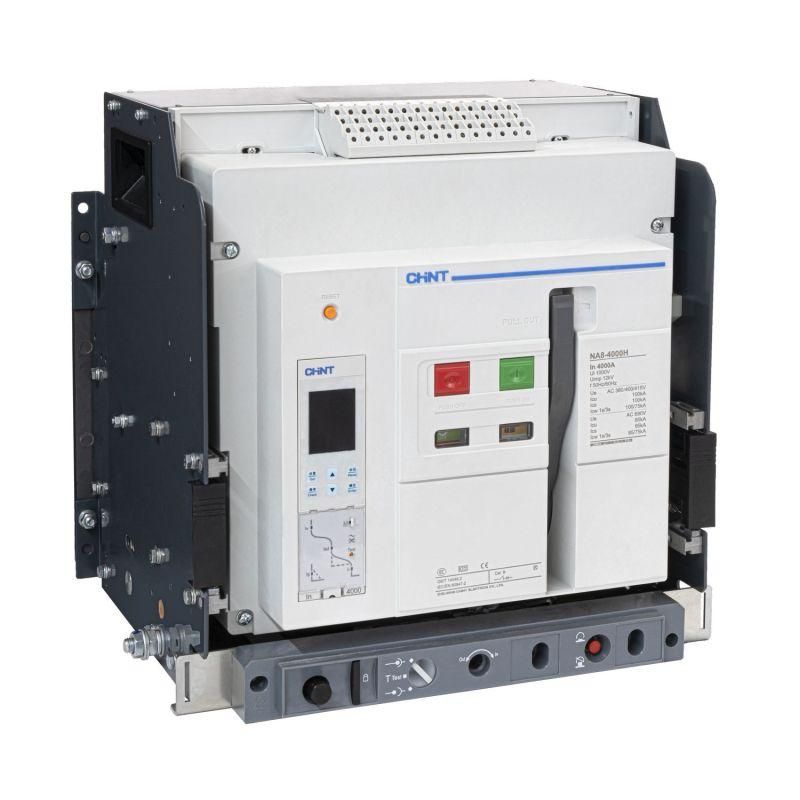

Выключатель автоматический воздушный NA8-4000H-2000H/3P выкат.,2000А, 100кА, тип H, AC230В (R) | 262720 CHINT

Автоматический выключатель CHINT 262720 - трёхполюсный воздушный выключатель на 2000 А с отключающей способностью 100 кА, предназначенный для защиты мощных распределительных систем переменного тока. Устройство обеспечивает надёжную коммутацию и защиту в промышленных объектах с высокими токами короткого замыкания.

Назначение и область применения

CHINT 262720 используется для защиты и управления силовыми цепями в распределительных устройствах среднего и крупного масштаба. Подходит для установки в главных щитах заводов, энергообъектов, насосных станций, металлургических линий и других местах, где требуется управление токами до 2000 А и защита от сверхтоков. Выключатель применяется там, где важна устойчивость к аварийным режимам - например, при запуске больших двигателей или возникновении КЗ.

Технические характеристики

• Номинальное напряжение: 415–690 В переменного тока - работает в сетях с повышенным напряжением, характерном для промышленных объектов.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 2000 А - постоянная допустимая нагрузка без срабатывания.
• Отключающая способность: 100 кА - способен безопасно прервать максимальный ток короткого замыкания до 100 тысяч ампер.
• Защита от перегрузки: настраивается в пределах 800–2000 А - позволяет гибко адаптировать порог срабатывания под реальную нагрузку оборудования.
• Защита от КЗ: регулируется от 4000 до 30 000 А - точная настройка чувствительности к импульсным токам.
• Конструкция: выдвижное/выкатное исполнение - позволяет извлекать аппарат из корпуса без демонтажа проводов для обслуживания или замены.
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытых шкафов.

Совместимость и монтаж

CHINT 262720 совместим со стандартными направляющими и креплениями для выкатных модулей в комплектных распределительных устройствах (КРУ). Для монтажа необходима свободная зона вокруг аппарата для теплоотвода и доступа к механизму выкатывания. Максимальный посадочный размер соответствует промышленным рамкам типа IEC 60947-2. Электромонтаж выполняется через верхние или нижние клеммы - согласно схеме завода-изготовителя. Обязательно соблюдать момент затяжки болтов, указанный в руководстве.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Конструкция исключает самопроизвольное включение при вынутом положении. Наличие механической блокировки предотвращает оперирование при открытой крышке. Применение в соответствии с требованиями ГОСТ Р 50030.2 - рекомендовано для профессионального электрооборудования.

Преимущества

• Выкатная конструкция снижает время техобслуживания - можно менять или проверять выключатель без отключения всей системы.
• Широкий диапазон настроек защиты даёт возможность точно подбирать параметры под конкретную нагрузку, минимизируя ложные срабатывания.
• Высокая отключающая способность (100 кА) делает устройство подходящим даже для сложных сетей с большими источниками питания.
• Изготовлен в рамках серийной линейки CHINT - гарантирует стандартизированные качества сборки и совместимость с другими элементами этой же серии.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от воды, пыли и агрессивной среды.
• Требует наличия специализированного шкафа с достаточным охлаждением - при работе на максимуме возможен нагрев окружающих элементов.
• Не имеет встроенного дистанционного управления - для удаленного контроля нужны внешние контакторы или системы автоматизации.
• Масса и габариты требуют прочного основания; самостоятельная установка без подъёмника не рекомендуется.

Примеры использования

• Главный входной автомат в ЦПЭ промышленного предприятия.
• Щит питания станков с ЧПУ, потребляющих более 1 МВт.
• Линии передачи энергии от трансформатора до распределительных пунктов.
• Системы бесперебойного питания с байпасом, где нужна быстрый отказоустойчивый выключатель.

Практические советы

• Перед первым включением обязательно проверьте настройки защиты - они установлены на заводе, но могут отличаться от ваших требований.
• Обеспечьте минимальный зазор 15 см вокруг выключателя для лучшей вентиляции - особенно при работе на 2000 А.
• При использовании в условиях частых включений (например, на конвейерах) контролируйте температурный режим - перегрев сокращает срок службы контактной группы.
• При замене используйте оригинальные комплектующие - несовместимые детали нарушают класс отключения 100 кА.
• Помните: CHINT 262720 - это не обычный автомат. Это оборудование для профи. Его нельзя использовать в жилых домах или малых офисах - он слишком мощный и дорогой для таких задач.
