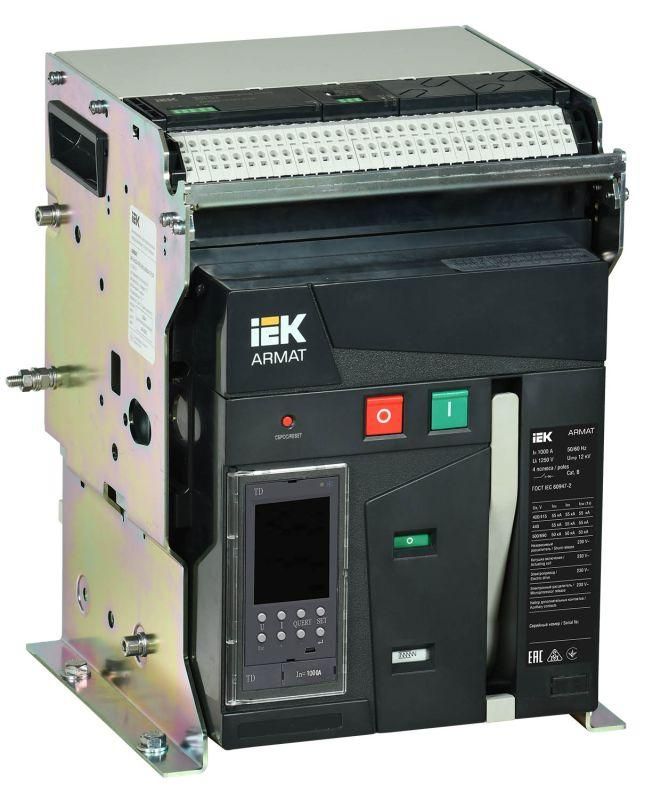

Выключатель автоматический воздушный 3п A 1000А 55кА TD стац. с комплектом аксессуаров ARMAT IEK AR-ACB-3FA-055-1000A-TDCF

Автоматический выключатель воздушный стационарного исполнения 3P A 55кА 1000А TD с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, обеспечивает удалённое управление и надёжную работу в промышленных распределительных устройствах. Артикул ar-acb-3fa-055-1000a-tdcf относится к серии ARMAT и соответствует требованиям ГОСТ Р 50030.2.

Назначение и область применения

Автоматический выключатель воздушный стационарного исполнения 3P A 55кА 1000А TD используется для защиты высокотоковых электрических цепей переменного тока с напряжением до 400 В. Применяется в качестве главного входного автомата или секционного выключателя в распределительных щитах крупных объектов: заводов, энергоузлов, жилых комплексов, торгово-логистических центров. Обеспечивает безопасное отключение цепи при аварийных ситуациях и допускает частые оперативные включения/выключения благодаря наличию электромоторного привода.

Технические характеристики

• Номинальный ток: 1000 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений.
• Число полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 55 кА - способность безопасно прервать ток короткого замыкания величиной до 55 тысяч ампер.
• Рабочее напряжение: 400 В - оптимальное напряжение для систем 380–415 В.
• Тип расцепителя: Электронный - точная настраиваемая защита с возможностью градуировки порогов срабатывания.
• Защита от перегрузки: Диапазон настройки 400…1000 А - можно задать чувствительность защиты под нагрузку оборудования.
• Зашита от КЗ: Диапазон 1000…50 000 А - позволяет адаптировать реакцию на короткое замыкание под конкретную сеть.
• Моторный привод: Да - обеспечивает дистанционное включение и отключение через управляющие сигналы.
• Катушки управления: Есть катушки включения и отключения - позволяют управлять выключателем внешними устройствами (например, PLC).
• Защита по минимальному напряжению: Да - автоматически отключается при снижении напряжения ниже установленного уровня, предотвращая запуск оборудования при недостаточном питании.
• Подключение силовой цепи: Болтовое - требует профессионального монтажа с соблюдением моментов затяжки.
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (закрыт/открыт), передачи команд в системы контроля.
• Степень защиты IP30: Защита от доступа предметов более 2,5 мм, но не герметична - установка требуется внутри закрытых щитов.
• Гарантия: 60 месяцев - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Устанавливается исключительно на монтажные элементы (рампы, направляющие) в сборочных металлических ячейках распределительных устройств. Подключение силовых клемм выполняется болтовым методом - необходимо использовать подходящие медные шины или кабельные наконечники с правильным зажимом. Монтаж требует свободного доступа к лицевой стороне для обслуживания и проверки положения рычага. Выключатель совместим с другими аппаратами серии ARMAT и может использоваться в составе модульных решений IEK. Для работы с моторным приводом необходим источник питания 24 В постоянного или 230 В переменного тока - указывается дополнительно при заказе.

Безопасность и стандарты

Автоматический выключатель воздушный стационарного исполнения 3P A 55кА 1000А TD сертифицирован согласно ГОСТ Р 50030.2, что гарантирует соответствие европейским нормам IEC 60947-2. Конструкция выполнена с учетом требований безопасности для работников - все токоведущие части находятся в изолированной камере. Наличие защиты по минимальному напряжению и электронного расцепителя минимизирует риск возгорания при просадках сети.

Преимущества

• Широкий диапазон настроек расцепителей - возможность точно адаптировать защиту под специфику нагрузки.
• Электронный расцепитель с возможностью будущего подключения к SCADA-системам через Modbus (при наличии дополнительных модулей).
• Наличие моторного привода и двух катушек - реализация автоматизации без необходимости механического воздействия.
• 6 вспомогательных контактов - достаточное количество для полноценной интеграции в системы управления и сигнализации.
• Длинная гарантия (5 лет) - свидетельство качества материалов и сборки.

Ограничения применения

• Не среды с повышенной влажностью, пылью или химическими выбросами - степень защиты IP30 требует установки в закрытый щит.
• Не предназначен для мобильных или временных установок - только стационарное исполнение.
• Требуется значительное пространство для монтажа - габариты больше, чем у рамочных автоматов.
• Не имеет встроенного интерфейса связи - для Modbus нужен дополнительный модуль (не входит в базовый комплект).
• Не рекомендован для бытовых помещений - слишком мощный и дорогой для домашнего использования.

Примеры использования

• Главный ввод в распределительном пункте (РП) промышленного цеха с нагрузкой около 800 кВт.
• Секционный автомат между двумя трансформаторами в подстанции.
• Щит управления технологической линии с частотниками и двигателями большой мощности.
• Объекты ЖКХ - распределительные помещения многоэтажных домов с центральным теплом и насосами.

Практические советы

• Перед первым включением обязательно проверьте момент затяжки болтов силовых клемм - используйте динамометрический ключ, чтобы избежать перегрева.
• При настройке расцепителя начинайте с нижней границы (400 А для перегрузки, 1000 А для КЗ) и увеличивайте постепенно, ориентируясь на реальную нагрузку.
• Для дистанционного управления убедитесь, что напряжение на катушках соответствует заявленному - неверное питание вызывает отказы.
• Проверяйте состояние вспомогательных контактов при плановом осмотре - окисление может нарушить связь с контроллером.
• При проектировании щита место для теплоотвода - даже при IP30 нагрев при работе на 1000 А существенный.
