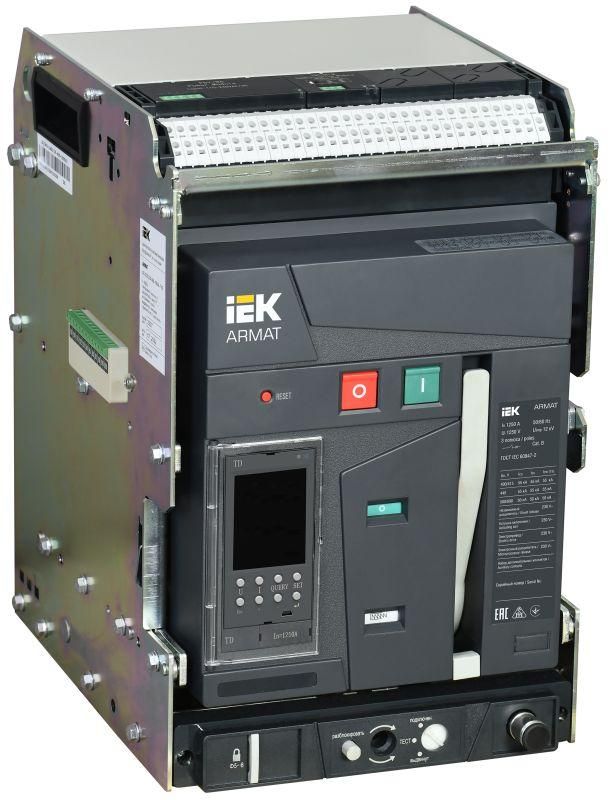

Выключатель автоматический воздушный 3п A 1250А 55кА TD выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VA-055-1250A-TDCF

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 1250А расцепитель TD с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK (ИЭК) предназначен для надежной защиты и управления мощными электрическими цепями в промышленных установках. Артикул ar-acb-3va-055-1250a-tdcf входит в серию ARMAT и обеспечивает высокую отказоустойчивость при частых операциях включения/выключения.

Назначение и область применения

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 1250А расцепитель TD с комплектом аксессуаров (мотор привод катушка включения катушка отключения) используется для защиты электрических сетей от перегрузок и коротких замыканий. Также он применяется для ручного и дистанционного включения и отключения нагрузки. Подходит для установки в распределительных щитах промышленных предприятий, энергообъектов, заводов, ЖКХ и других местах с высокой потребляемой мощностью. Номинальное напряжение 400 В делает его универсальным для трехфазных систем 0,4 кВ.

Технические характеристики

• Номинальный ток: 1250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА
• Номинальное напряжение: 400 В
• Тип расцепителя: Электронный (TD)
• Диапазон настройки защиты от перегрузки: 500–1250 А
• Диапазон срабатывания при КЗ без задержки: 1250–50 000 А
• Моторный привод: Встроенный, электрический
• Защита по минимальному напряжению: Да
• Степень защиты IP: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Количество вспомогательных контактов: 6 шт. (для сигнализации и управления)
• Способ подключения: Болтовое соединение
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Устройство устанавливается на монтажные элементы в сборных ячейках или распределительных щитах. Выдвижное исполнение позволяет легко извлекать аппарат из корпуса для обслуживания без демонтажа проводов - достаточно отвести его на фиксированную позицию. Для подключения силовой цепи используются болты - требуется соблюдать момент затяжки, указанный в руководстве. Моторный привод и катушки включения/отключения обеспечивают дистанционное управление через внешние системы (например, SCADA). Все аксессуары (катушки, привод) уже установлены и совместимы между собой.

Безопасность и стандарты

Автоматический выключатель воздушный выдвижного исполнения 3P A 55кА 1250А расцепитель TD соответствует требованиям ГОСТ Р 50030.2. Электронный расцепитель обеспечивает точную и настраиваемую защиту, исключая ложные срабатывания. Защита по минимальному напряжению предотвращает запуск оборудования при аварийном снижении напряжения сети. IP30 защищает от случайного прикосновения к токоведущим частям, но не обеспечивает герметичность - не допускается использование во влажных или пыльных средах без дополнительной защиты корпуса.

Преимущества

• Встроенные моторный привод, катушки включения и отключения - не требуют дополнительного оборудования для дистанционного управления.
• Электронный расцепитель TD позволяет точно настраивать пороги защиты по току и времени, повышая селективность.
• Выдвижная конструкция ускоряет сервисное обслуживание и замену без отключения всей системы.
• Широкий диапазон настройки защиты от перегрузки (500–1250 А) адаптирует устройство под различные нагрузки.
• 6 вспомогательных контактов дают гибкость для интеграции в системы контроля и автоматизации.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP30 не защищает от влаги и пыли.
• Работает только при температуре окружающей среды, указанной в документации производителя (обычно +5…+40 C); при экстремальных условиях требуется принудительное охлаждение или теплоизоляция.
• Номинальное напряжение 400 В ограничивает применение в сетях выше 690 В - для таких случаев нужны другие модели серии ARMAT.
• Требуется стационарная установка на жестком основании; вибрации и удары могут повредить механизм выдвижения.

Примеры использования

• Главный входной автомат в распределительном щите крупного завода.
• Защита питания главного двигателя на конвейере с переменной нагрузкой.
• Коммутационный аппарат в системе бесперебойного питания (UPS) промышленного масштаба.
• Управление питанием группы сварочных аппаратов с высокими импульсными нагрузками.

Практические советы

• Перед первым включением проверьте правильность настройки расцепителя - особенно пороги перегрузки и КЗ - согласно расчетной нагрузке цепи.
• Обязательно используйте изолированный инструмент при работе с контактами, даже при отключенном оборудовании - внутри есть емкостные накопители.
• При использовании моторного привода убедитесь, что источник управления (24 В постоянного тока или 230 В переменного) соответствует спецификации катушек.
• При плановом обслуживании смазывайте направляющие механизмы выдвижения специальной термостойкой смазкой - не используйте обычные масла!
• Проверяйте состояние болтовых соединений каждые 6–12 месяцев - ослабление вызывает нагрев и выход из строя.
