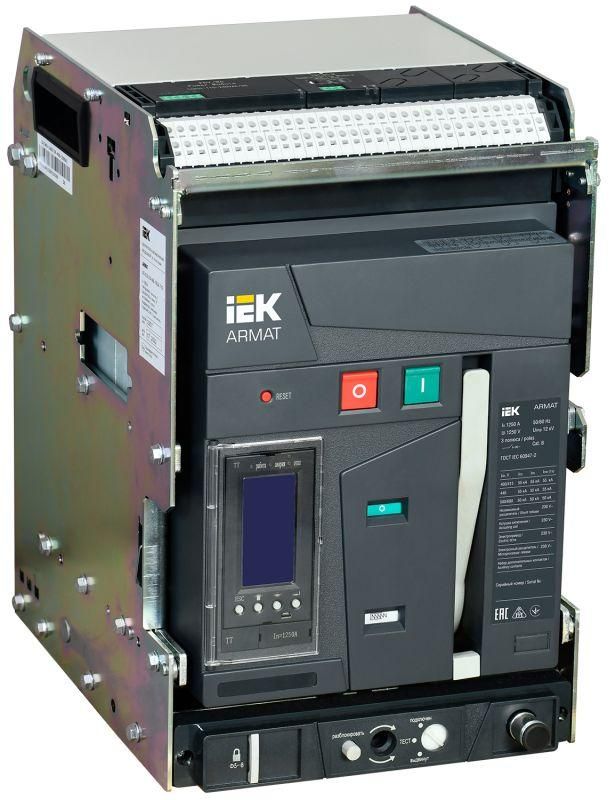

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер A 55кА 1250А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VA-055-1250A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VA-055-1250A-TTCF - устройство для защиты и управления высокотоковыми электрическими цепями в промышленных установках. Выдвижное исполнение обеспечивает безопасную изоляцию при обслуживании, а встроенные аксессуары позволяют управлять выключателем дистанционно. Подходит для распределительных щитов, трансформаторных подстанций и крупных производственных линий.

Назначение и область применения

Выключатель IEK (ИЭК) AR-ACB-3VA-055-1250A-TTCF предназначен для защиты электрических сетей от коротких замыканий и перегрузок, а также для частого ручного или дистанционного включения/выключения нагрузки. Применяется в системах электроснабжения с номинальным напряжением до 400 В переменного тока, где требуется надёжная защита и возможность удалённого управления - например, на промышленных предприятиях, в энергообъектах, на конвейерах, в насосных станциях и распределительных пунктах.

Технические характеристики

• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 55 кА - способен безопасно отключить ток короткого замыкания до 55 тысяч ампер.
• Номинальное напряжение: 400 В - оптимально для промышленных сетей 380–400 В.
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики и связи с системами управления.
• Диапазон защиты от перегрузки: 500–1250 А - можно настраивать чувствительность под конкретную нагрузку.
• Диапазон защиты от КЗ: 1250–50 000 А - быстрое отключение при аварийных токах, начиная с удвоенного номинала.
• Защита по минимальному напряжению: да - выключатель отключится, если напряжение упадёт ниже допустимого уровня, предотвращая запуск оборудования при нестабильном питании.
• Встроенный моторный привод: да - обеспечивает автоматическое включение и отключение без ручного воздействия.
• Катушки включения и отключения: в комплекте - позволяют управлять выключателем через внешние сигналы (например, от PLC или пульта).
• Количество вспомогательных контактов: 6 - используются для передачи состояния (включен/отключен) в системы контроля и сигнализации.
• Степень защиты IP30 - защита от доступа к опасным частям и твёрдыми предметами более 2,5 мм; не защищён от воды.
• Способ подключения: болтовое - требует правильного затягивания клемм с соблюдением момента.
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Выключатель IEK (ИЭК) AR-ACB-3VA-055-1250A-TTCF устанавливается на специальные монтажные направляющие (рейки) внутри шкафа. Благодаря выдвижному исполнению, он легко перемещается между рабочим и сервисным положениями: в первом - контактная система замкнута, во втором - отключена, но остались подключены кабели. Это исключает необходимость отключения всей секции при техобслуживании. Для монтажа требуется свободное место минимум 600×800 мм (зависит от шкафа). Убедитесь, что зазоры вокруг корпуса соответствуют требованиям нормативов по теплоотводу. Подключение силовых кабелей - только болтовое, с использованием подходящих наконечников и моментов затяжки, указанных в руководстве.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 50030.2, что гарантирует соответствие требованиям безопасности и надёжности для промышленного оборудования. Электронный расцепитель обеспечивает селективность - отключение происходит только на участке с аварией, не затрагивая другие цепи. Наличие защиты по минимальному напряжению снижает риск повреждения двигателей и другого оборудования при проседании сети. Комплексная система защиты и сертифицированная конструкция делают AR-ACB-3VA-055-1250A-TTCF безопасным для работы в условиях повышенной вибрации и температурных колебаний.

Преимущества

• Выдвижная конструкция - безопасное обслуживание без отключения питания всей системы.
• Встроенный моторный привод + катушки - полная дистанционная управляемость, совместима с АСУ ТП.
• Электронный расцепитель - гибкая настройка, точность, возможность сбора данных о работе.
• Широкий диапазон настройки защиты - адаптация под различные типы нагрузок, от насосов до печей.
• 6 вспомогательных контактов - удобно для интеграции в системы автоматизации и сигнализации.
• Длительная гарантия (5 лет) - подтверждает качество сборки и долговечность компонентов.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги, пыли и агрессивной среды.
• Работает только при номинальном напряжении 400 В - не используется в сетях выше 690 В, даже если заявлено до 690 В в описании серии - данный экземпляр рассчитан на 400 В.
• Требует стационарной установки в шкафу - не является переносным или мобильным оборудованием.
• Не имеет интерфейса Modbus - хотя в описании серии указано, что некоторые модели поддерживают связь, данная модификация (AR-ACB-3VA-055-1250A-TTCF) не оснащена этим функционалом.
• Подключение только болтовое - нельзя использовать кабельные наконечники типа “быстрый” или “штыревые”.

Примеры использования

• Главный входной выключатель в распределительном щите промышленного цеха.
• Защита главного питания трансформаторной подстанции 6(10)/0,4 кВ.
• Управление мощным конвейером с частотником - благодаря возможности дистанционного включения и защиты от перегрузки.
• Щиты управления насосными станциями - защита от падения напряжения и автоматического возврата после восстановления питания.
• Централизованное управление группой потребителей в жилом комплексе с высокой плотностью нагрузки.

Практические советы

• Перед монтажом проверьте, чтобы посадочные рейки были совместимы с выдвижной рамкой - используйте оригинальные крепления от IEK.
• При настройке расцепителя - начинайте с нижнего значения (500 А) и постепенно увеличивайте, контролируя работу оборудования.
• Обязательно подключите вспомогательные контакты к системе контроля - они покажут реальное состояние выключателя, а не команду управления.
• Проверяйте момент затяжки болтов - недостаточно затянутые клеммы вызывают нагрев, слишком сильно - повреждают изоляцию.
• При длительном хранении - храните в сухом месте, избегайте перепадов температуры и влажности - особенно важны катушки и электроника.
• При замене - всегда отключайте питание и разрядите конденсаторы в приводе, даже если выключатель находится в сервисном положении.
