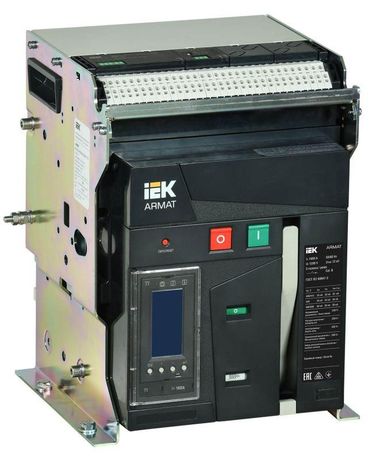

Выключатель автоматический воздушный ARMAT стационарного исполнения 3P типоразмер A 55кА 1600А расцепитель TY с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3FA-055-1600A-TYCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3FA-055-1600A-TYCF - устройство стационарного исполнения для защиты и управления мощными электрическими цепями до 1600 А. Комплектуется моторным приводом, катушками включения/отключения и шестью вспомогательными контактами, обеспечивает надёжную работу в промышленных распределительных щитах.

Назначение и область применения

Выключатель предназначен для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения и отключения нагрузки. Применяется в распределительных устройствах промышленных предприятий, энергообъектов, ЖКХ и крупных коммерческих зданий. Подходит для установки в главных вводах, секционных разъединителях и на ответвлениях высокой мощности.

Технические характеристики

• Номинальный ток: 1600 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА
• Номинальное напряжение: 400 В (до 690 В по серийной спецификации)
• Тип расцепителя: электронный, с настраиваемыми параметрами
• Диапазон защиты от перегрузки: 640–1600 А
• Диапазон срабатывания при КЗ: 1600–50 000 А
• Моторный привод: встроенный, электрический
• Защита по минимальному напряжению: да
• Способ монтажа: на монтажные элементы (фиксация болтами)
• Подключение силовых цепей: болтовое
• Количество вспомогательных контактов: 6 шт. (для сигнализации и управления)
• Степень защиты IP: IP30 (защита от доступа пальцев и твердых предметов, без защиты от воды)
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Устройство устанавливается на DIN-рейки или специальные монтажные рамы в распределительном щите. Для подключения используются болты - требуется соблюдать момент затяжки, указанный в руководстве. Моторный привод позволяет выполнять дистанционное управление через внешние команды (например, от PLC). Катушки включения и отключения работают от постоянного или переменного тока - проверьте соответствие напряжения управления. Шесть вспомогательных контактов можно использовать для передачи сигналов состояния (закрыт/открыт) в систему контроля. Убедитесь, что габариты аппарата соответствуют свободному месту в щите - размеры указаны в техпаспорте.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2, что гарантирует совместимость с российскими нормами безопасности. Электронный расцепитель обеспечивает точную и быструю реакцию на аварии, снижает риск повреждения оборудования. Защита по минимальному напряжению предотвращает самопроизвольное включение при восстановлении питания после отключения. IP30 не защищает от влаги - установка допускается только внутри закрытых щитов с классом защиты не ниже IP54.

Преимущества

• Встроенная система дистанционного управления - исключает необходимость физического доступа к аппарату
• Широкий диапазон настройки расцепителей - адаптация под конкретную нагрузку без замены устройства
• Наличие 6 вспомогательных контактов - удобно для интеграции в системы АСУ ТП
• Гарантия 5 лет - один из самых длинных сроков в классе аналогичных устройств
• Совместимость с протоколом Modbus (по серийной документации) - возможность удалённого мониторинга

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP30 не защищает от влаги и пыли
• Работает только при температуре окружающей среды, указанной в паспорте (обычно –25…+40 C)
• Не имеет встроенного механического привода - при отказе электропитания ручное включение невозможно без дополнительного оборудования
• Требует профессиональной настройки расцепителей - некорректные параметры могут вызвать ложные срабатывания или недостаточную защиту

Примеры использования

• Главный ввод в промышленном цехе с мощностью до 1 МВт
• Секционный выключатель в распределительной подстанции 0,4 кВ
• Управляемый отсек на конвейере с частотником и большим пусковым током
• Щит автоматизации в жилом комплексе с централизованной системой управления

Практические советы

• Перед первым запуском обязательно настройте пороги перегрузки и КЗ согласно расчетной нагрузке - используйте значения между 80% и 100% от максимального рабочего тока
• Проверьте напряжение управления катушек - часто используется 24 В DC или 230 В AC; неверное питание выводит привод из строя
• Обязательно используйте защитные крышки на болтовых соединениях - даже при IP30 открытые контакты опасны
• При использовании в системах с Modbus - убедитесь, что модуль связи правильно задокументирован и подключен к шине
• Регулярно проверяйте состояние вспомогательных контактов - окисление может нарушить сигналы в системе управления
