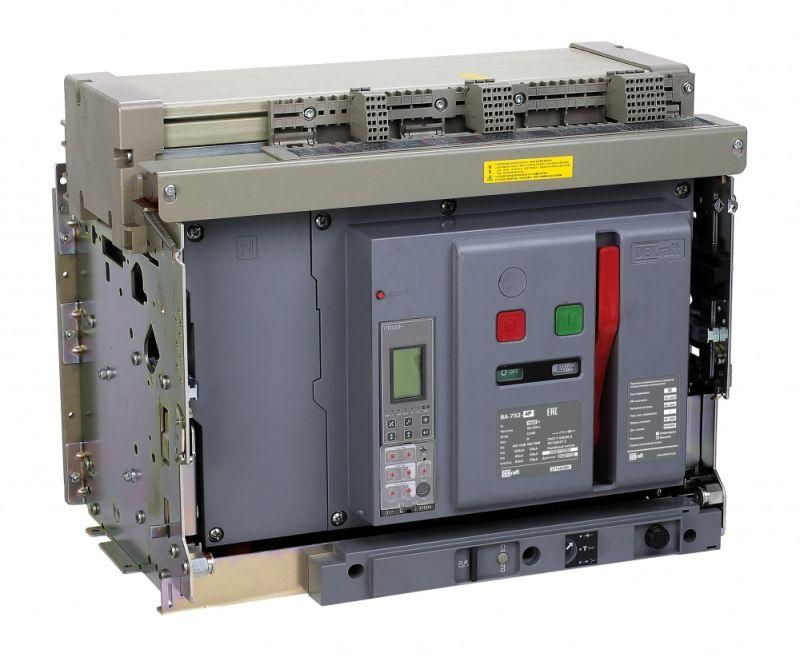

Автоматический выключатель воздушный выкатной 4P 2000А 100кА расцепитель Н ВА-752 от DEKraft предназначен для защиты высокомощных электрических цепей в промышленных объектах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает точную защиту, удобство обслуживания и возможность удалённого контроля. Артикул 27162dek соответствует серийной модели ВА-752, применяемой в системах с высокими требованиями к надёжности.

Назначение и область применения

Автоматический выключатель воздушный выкатной 4P 2000А 100кА расцепитель Н ВА-752 используется для коммутации и защиты силовых цепей переменного тока в распределительных устройствах среднего и высокого класса напряжения. Применяется в промышленных электроустановках: на подстанциях, в цехах с мощными двигателями, на конвейерах, в системах бесперебойного питания, а также в объектах энергообеспечения — ЖКХ, метрополитенах, водоканалах.

Технические характеристики

• Номинальный ток: 2000 А — позволяет работать с большими нагрузками без перегрева
• Количество полюсов: 4 — защита всех фаз и нулевого проводника
• Номинальная отключающая способность: 100 кА — способен безопасно отключить сверхтоки при КЗ даже в крупных сетях
• Номинальное напряжение: 690 В — рассчитан на работу в трёхфазных сетях до 690 В переменного тока
• Тип расцепителя: электронный — обеспечивает гибкую настройку порогов срабатывания, точность и диагностику
• Конструктивное исполнение: выкатное — аппарат можно извлечь из корпуса для обслуживания без демонтажа проводов
• Защита от замыканий на землю: встроена — реагирует на утечки тока в землю, повышает безопасность персонала
• Вид привода: электрический — управление через внешний сигнал, совместимо с АСУ ТП
• Диапазон регулировки срабатывания короткого замыкания: 4000 А — предельный ток, при котором сработает мгновенная защита
• Степень защиты IP40 — защита от доступа пальцев и твердых предметов >1 мм, но не от воды
• Количество вспомогательных контактов: 4 шт — используются для сигнализации состояния (вкл/откл) и подключения к системам контроля
• Способ монтажа: монтажная плата — установка в сборном щите с жестким креплением

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 4P 2000А 100кА расцепитель Н ВА-752 устанавливается в специализированные ячейки с направляющими для выкатной корзины. Монтаж требует наличия монтажной платы с правильным шагом крепления и достаточным свободным пространством вокруг для теплоотвода. Подключение задних горизонтальных шин — необходимо соблюдать полярность и момент затяжки болтов согласно руководству. Для работы с моторным приводом и расцепителями требуется питание 230 В переменного тока. Убедитесь, что в щите предусмотрены места для подключения вспомогательных контактов и кабелей управления.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для воздушных выключателей. Электронный расцепитель обеспечивает селективность и минимизирует риск ложных срабатываний. Защита от замыканий на землю снижает опасность поражения током. IP40 не обеспечивает защиту от брызг и пыли в условиях повышенной запылённости — для таких сред рекомендуются дополнительные кожухи. Все функции управления реализованы с учётом требований безопасности персонала при работе с оборудованием под напряжением.

Преимущества

• Выкатная конструкция позволяет менять или проверять устройство без отключения всей системы
• Электронный расцепитель даёт возможность настраивать времятоковые характеристики под конкретную нагрузку
• Встроенные вспомогательные контакты и сигнальные элементы упрощают интеграцию в SCADA и АСУ ТП
• Работа с моторным приводом и дистанционным управлением снижает необходимость ручного вмешательства
• Наличие независимого расцепителя и электромагнита включения обеспечивает гибкость аварийного отключения

Ограничения применения

• Не предназначен для установки вне помещений — степень защиты IP40 исключает использование на улице или в сырых местах
• Требуется стабильное питание 230 В для работы привода и расцепителей — при отключении электроснабжения дистанционное управление становится невозможным
• Не подходит для маломощных цепей ниже 800 А — экономически невыгодно использовать такой мощный аппарат там, где достаточно меньшего
• Не имеет встроенной механической блокировки — при необходимости блокировки требуется внешнее решение
• Подходит только для монтажа на монтажную плиту — нельзя установить в обычный шкаф без подготовленной рамы

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими тяжёлыми станками
• Щит питания конвейерной линии на заводе по производству пищевых продуктов
• Центральный выключатель в системе резервирования питания для серверной комнаты
• Коммунальный щит на насосной станции с контролируемыми насосами и нагревателями

Практические советы

• Перед установкой проверьте соответствие посадочных размеров и глубины корзины в вашем щите — выкатной механизм требует точного совпадения
• Обязательно используйте разделители полюсов, входящие в комплект — они предотвращают пробой между фазами при перегрузке
• Настройте пороги электронного расцепителя после первичного запуска — оптимальные значения зависят от характера нагрузки (двигатели, печи, освещение)
• Регулярно проверяйте состояние вспомогательных контактов — окисление может нарушить связь с системой мониторинга
• Для длительной эксплуатации в условиях высоких температур — обеспечьте принудительную вентиляцию вокруг аппарата
• При использовании в составе комплексной системы — сохраняйте документацию по настройкам расцепителя; изменения могут потребовать переобучения операторов
