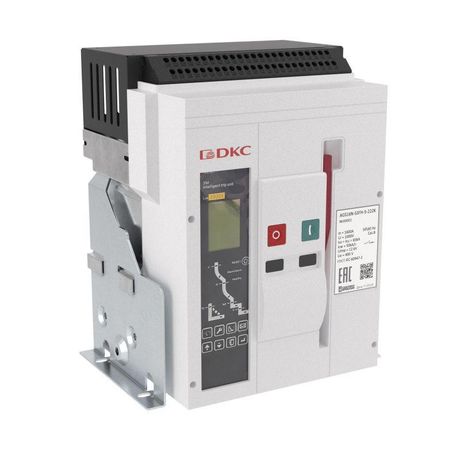

Выключатель автоматический воздушный AGS16N 3Р 1600А 65кА расцепитель 3M фиксированный управление 220В AC горизонт. подключение YON AGS16N-S3FH-5-222K ДКС

Автоматический выключатель воздушный AGS16N 3P 1600A 65kA расцепитель 3M фиксированный управление 220V AC - устройство для защиты и коммутации силовых цепей в сетях до 415 В. Произведён в серии YON MAX AGS компанией DKC, артикул ags16n-s3fh-5-222k. Подходит для установки в распределительных щитах крупных объектов: заводов, ТЭЦ, жилых комплексов.

Назначение и область применения

Автоматический выключатель воздушный AGS16N используется для безопасного включения и отключения нагрузки, а также для защиты электроустановок от:

• перегрузок - когда ток превышает допустимую величину;
• коротких замыканий - при внезапном росте тока до десятков тысяч ампер;
• замыканий на землю - утечек тока через корпус или изоляцию.

Область применения - промышленные сети переменного тока с напряжением 380–415 В. Устройство рассчитано на частые операции включения/отключения, что делает его подходящим для систем с высокой цикличностью работы: конвейеры, насосные станции, системы управления технологическими процессами.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети.
• Номинальная отключающая способность: 65 кА - способность безопасно прервать ток короткого замыкания до 65 000 А.
• Номинальное напряжение: 380–415 В - оптимальный диапазон для промышленных сетей.
• Тип расцепителя: Электронный 3M - точная, программируемая защита с возможностью настройки порогов срабатывания по времени и току.
• Диапазон регулировки КЗ: 1600–50 000 А - можно задать чувствительность защиты от короткого замыкания в широком пределе.
• Управление: 220 В AC - питание привода и электроники осуществляется от однофазной сети 220 В.
• Моторный привод: Да - позволяет дистанционно включать и отключать выключатель без ручного воздействия.
• Тип дополнительного расцепителя: Независимый - возможность удалённого отключения по внешнему сигналу (например, от системы АСУ ТП).
• Степень защиты IP20: Защита от доступа пальцев и предметов более 12 мм; не защищена от пыли и воды - требует установки внутри закрытого шкафа.
• Количество переключающих контактов: 4 - используются для сигнализации состояния (включен/отключен) и подключения к системам контроля.
• Конструктивное исполнение: Стационарное - монтируется жестко в щите, не имеет возможности перемещения или съёмного крепления.
• Способ монтажа: Вертикальный - выключатель устанавливается строго вертикально, иначе возможно снижение надёжности работы расцепителей.

Совместимость и монтаж

Автоматический выключатель воздушный AGS16N 3P 1600A 65kA расцепитель 3M фиксированный управление 220V AC монтируется исключительно в вертикальном положении. Для подключения используются верхние или нижние клеммы - в зависимости от проекта. Горизонтальное подключение указано в названии как ориентация кабельных входов, но сам аппарат устанавливается вертикально.

Необходимо обеспечить свободное пространство вокруг аппарата для теплоотвода и обслуживания. Минимальный зазор - 100 мм сверху и сбоку. Монтаж выполняется болтами на раме щита. Питание моторного привода и электроники - 220 В AC, подводится отдельным кабелем. Обязательно проверьте соответствие сечения кабеля и номинала автомата: для 1600 А требуется медный кабель минимум 2×95 мм2.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-2. Все функции защиты сертифицированы и проходят периодическую поверку. Расцепитель 3M обеспечивает селективную работу - отключает только аварийный участок, не затрагивая остальные цепи. Это снижает риск массового отключения оборудования.

Преимущества

• Высокая отключающая способность (65 кА) - подходит для мощных распределительных пунктов с большими токами КЗ.
• Электронный расцепитель 3M - гибкая настройка, точность, возможность программирования времятоковых характеристик.
• Моторный привод + независимый расцепитель - позволяют интегрировать выключатель в автоматизированную систему управления.
• Защита от замыканий на землю - обязательна для современных промышленных объектов, особенно с большим количеством электромашин.
• Чёткий статус-индикация через 4 переключающих контакта - удобно для SCADA и PLC-систем.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от пыли, влаги, брызг.
• Работает только при вертикальной установке - горизонтальная или наклонная установка нарушает работу механических элементов расцепителя.
• Требуется источник питания 220 В AC для моторного привода - без него дистанционное управление невозможно.
• Не предназначен для частых ручных операций - хотя и рассчитан на многократные включения, длительная эксплуатация с частым ручным управлением сокращает срок службы привода.
• Не подходит для бытовых или маломощных объектов - слишком большой номинал (1600 А) и сложность настройки избыточны для помещений менее 100 кВт.

Примеры использования

• Главный ввод в распределительном щите промышленного цеха с суммарной нагрузкой 800–1000 кВт.
• Щит питания группы станков с ЧПУ, где необходима селективная защита и дистанционное отключение по команде АСУ ТП.
• Центральный пункт распределения энергии в ЖКХ с несколькими трансформаторными подстанциями.
• Система бесперебойного питания (ИБП) средней и большой мощности, где требуется надёжная защита от КЗ и земляных замыканий.

Практические советы

• Перед монтажом проверьте, что сечение кабелей соответствует 1600 А - недостаточно сечения вызывает нагрев и выход из строя.
• Настройте расцепитель 3M согласно схеме селективности всей системы - используйте документацию производителя или помощь специалиста.
• Подключите сигнальные контакты к контроллеру - это позволит получать информацию о состоянии выключателя в реальном времени.
• Не забудьте подвести 220 В AC к клеммам управления - без этого моторный привод не будет работать, даже если основная цепь включена.
• Проверьте направление потока воздуха в щите - перегрев снижает долговечность электроники расцепителя.
• При замене аналога - убедитесь, что новый автомат имеет те же тип расцепителя (3M), способ монтажа (вертикальный) и класс отключающей способности (65 кА).
