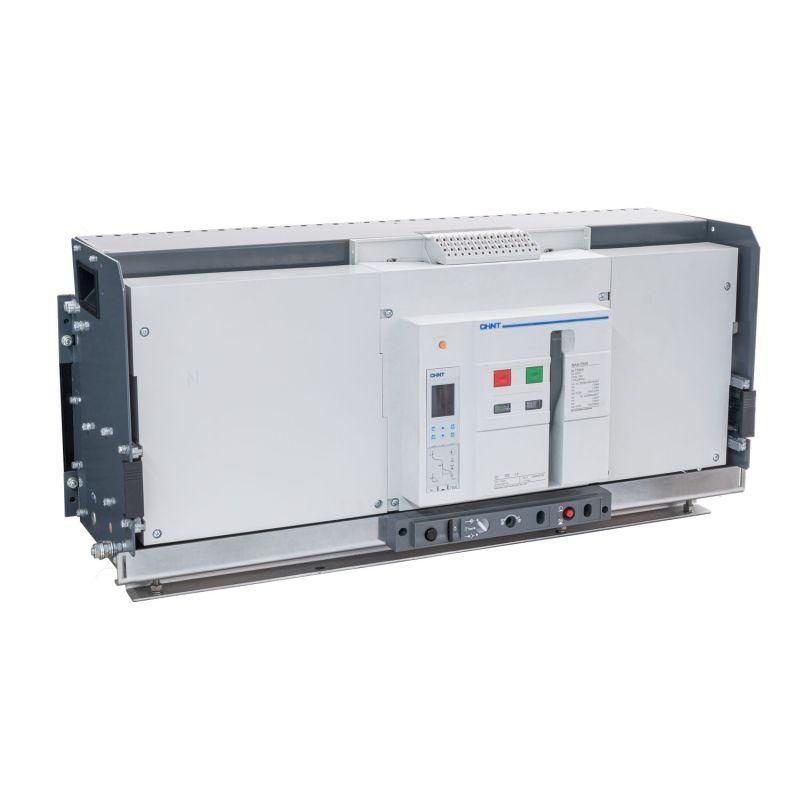

Выключатель автоматический воздушный NA8-7500-5000H/4P выкат.,5000А, 135кА, тип H, AC230В (R) | 262885 CHINT

Автоматический воздушный выключатель CHINT NA8-7500-5000H/4P - это мощное коммутационное устройство с выкатной конструкцией, предназначенное для защиты и управления высокотоковыми цепями в промышленных распределительных системах до 690 В. Выключатель NA8-7500-5000H/4P обеспечивает надёжную работу даже при экстремальных токах КЗ и легко обслуживается благодаря выкатному механизму.

Назначение и область применения

Выключатель NA8-7500-5000H/4P используется для защиты силовых цепей переменного тока в крупных объектах: промышленных предприятиях, энергообъектах, заводских подстанциях, на участках с большим потреблением электроэнергии - таких как металлургические линии, насосные станции, системы кондиционирования больших площадей. Он защищает оборудование от перегрузок и коротких замыканий, позволяет безопасно отключать питание для технического обслуживания.

Технические характеристики

• Количество полюсов: 4 - подходит для трёхфазных сетей с нулём;
• Номинальный ток: 5000 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Номинальное напряжение: 415–690 В - работает в средневольтных промышленных сетях;
• Номинальная отключающая способность (Icu): 135 кА - способен безопасно отключить самую серьёзную аварию, включая сверхтоки короткого замыкания;
• Регулируемый порог теплового расцепления: 2000–5000 А - можно настроить чувствительность к перегрузкам в широких пределах;
• Максимальный ток мгновенного расцепления: 10 000–75 000 А - реагирует на внезапные скачки тока, исключая ложные сработки;
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не предназначена для работы во влажной или запылённой среде вне шкафа;
• Конструкция: выкатная - основной механизм выдвигается из корпуса для удобного осмотра и ремонта без демонтажа проводов.

Совместимость и монтаж

Выключатель NA8-7500-5000H/4P устанавливается в специализированные сборочные секции или ячейки, совместимые с выкатными рамками стандарта IEC 60947-2. Для монтажа требуется свободное пространство перед шкафом минимум 1 метр - чтобы полностью выдвинуть аппарат. Подключение осуществляется через верхние или нижние зажимы; рекомендуется использовать медные шины сечением не менее 120 мм2 на каждый полюс. Монтаж допускается только в закрытых щитах с принудительной вентиляцией - внутренняя температура должна оставаться ниже +40 C.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Конструкция имеет механическую блокировку против случайного включения при выключенном положении. Наличие выкатной платформы снижает риск травматизма при работе рядом с токоведущими частями. Устройство прошло испытания на термическую и электромагнитную стойкость.

Преимущества

• Выкатная система позволяет менять расцепители или проверять контакты без отсоединения кабелей - экономит время на плановое ТО;
• Широкий диапазон настройки расцепителей даёт гибкость адаптации под конкретную нагрузку;
• Высокая отключающая способность (135 кА) делает выключатель NA8-7500-5000H/4P подходящим для мест с высокой потенциальной энергией КЗ;
• Чёткая фиксация в рабочем, тестовом и отсоединенном положениях гарантирует безопасность оператора.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или химически активной среде - степень защиты IP20 требует герметичного расположения внутри шкафа;
• Не рассчитан на частые циклы включения/отключения - предназначен для редких операций, не для частого коммутирования;
• Требуется значительное место для выдвижения - не подходит для компактных шкафов;
• Имеет ограниченный срок службы контактной группы при многократных отключениях выше 50 % от Icu - не следует применять там, где возможны частые КЗ.

Примеры использования

• Главный входной автомат в распределительном пункте завода с суммарной нагрузкой около 4 МВт;
• Защита главного питания CNC-центра с несколькими двигателями по 100 кВт;
• Управление и защита преобразователей частоты в системах водоснабжения крупного города;
• Щитовая на подстанции 10(6)/0,4 кВ, где необходима координация с другими аппаратурой класса 5000 А.

Практические советы

• Перед первым вводом в эксплуатацию обязательно проверьте правильность настройки расцепителя - он должен быть установлен чуть выше максимального рабочего тока оборудования;
• Обязательно используйте изолирующие средства при работе с выкатным механизмом - даже при отключённом состоянии возможно наличие остаточных зарядов;
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - нагрев указывает на окисление или износ;
• При замене устройства сохраните оригинальные направляющие и опоры - они совпадают только с моделями того же типа NA8-7500;
• Для долгой службы выбирайте режим “рабочее” вместо “тестового”, когда выключатель NA8-7500-5000H/4P находится под нагрузкой - так продлевается срок контактов.
