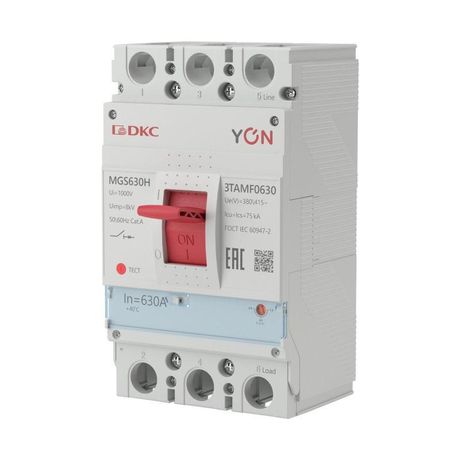

Выключатель автоматический YON MGS630 3P 504-630A 75kA - MGS630H-3TAMF0630 ДКС

Автоматический выключатель 3P 504-630A 75kA MGS630 - это стационарный аппарат в литом корпусе серии YON MAX, предназначенный для защиты и коммутации мощных электрических нагрузок в сетях до 415 В. Модель mgs630h-3tamf0630 обеспечивает надежную работу в промышленных и инфраструктурных объектах, где важна устойчивость к высоким токам КЗ и точная настройка защиты.

Назначение и область применения

Автоматический выключатель 3P 504-630A 75kA MGS630 предназначен для:

• Регулярного включения и отключения нагрузок - например, силовых шин, трансформаторов, крупных двигателей;
• Защиты от перегрузок и коротких замыканий в сетях с номинальным напряжением до 415 В;
• Использования в системах электроснабжения зданий повышенной ответственности: ЖКХ, торгово-офисных центров, больниц, школ, заводов.

Подходит для установки в распределительных щитах средней и большой мощности, особенно там, где требуется высокая отключающая способность и стабильная работа при длительных нагрузках.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток (In): 630 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Диапазон настройки защиты от перегрузки: 504–630 А - позволяет точно адаптировать порог срабатывания под реальную нагрузку;
• Отключающая способность (Ics): 75 кА - способен безопасно прервать ток короткого замыкания до 75 тысяч ампер;
• Номинальное напряжение: 380–415 В - оптимально для трёхфазных сетей 400 В;
• Конструкция: стационарный - монтируется неподвижно, не имеет выдвижного механизма;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды - требует установки внутри закрытого щита;
• Тип подключения: болтовое - клеммы подсоединяются гайками и болтами, без быстроразъёмных контактов.

Совместимость и монтаж

Модель mgs630h-3tamf0630 совместима с другими устройствами серии YON MAX MGS и может использоваться в комплектных щитах того же производства. Для монтажа необходимо:

• Установить выключатель в щите с достаточным свободным местом - он занимает несколько модулей из-за массивного корпуса;
• Обеспечить доступ к болтовым клеммам для затяжки проводов (сечение кабеля рекомендуется согласовать с таблицей производителя);
• Не использовать в условиях вибраций выше нормы - стационарная конструкция не рассчитана на перемещаемые системы;
• Проверить соответствие посадочных размеров и глубины щита - корпус нестандартный, не подходит для типовых DIN-рейки щитов малой глубины.

Безопасность и стандарты

Автоматический выключатель 3P 504-630A 75kA MGS630 соответствует международным требованиям безопасности для оборудования низкого напряжения. Производится компанией DKC (ДКС) под брендом YON, что гарантирует соблюдение сертифицированных технологий изготовления. Применяет технологии, проверенные в промышленных условиях Европы и стран СНГ.

Преимущества

• Регулируемый тепловой расцепитель - можно точно задать порог срабатывания под конкретную нагрузку, исключая ложные срабатывания;
• Высокая отключающая способность 75 кА - обеспечивает безопасность даже при аварийных режимах в крупных распределительных сетях;
• Литой корпус - прочный, устойчив к механическим воздействиям и химическим агрессивным средам внутри щита;
• Долговечность и надёжность - конструкция прошла испытания на десятки тысяч операций включения/отключения;
• Гарантия 5 лет - один из самых длинных сроков среди аналогичных решений на рынке.

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 не допускает попадания влаги и пыли;
• Не подходит для мобильных или передвижных установок - стационарная конструкция не предусматривает выдвижения или быстрого демонтажа;
• Требует профессионального монтажа - болтовое подключение не позволяет выполнить подключение без инструментов и знаний;
• Не имеет встроенной дугогашущей камеры для внешнего монтажа - обязательно использование в закрытых щитах.

Примеры использования

• Главный входной автомат в распределительном щите многоэтажного жилого дома;
• Защита главного питания цехового трансформатора на заводе;
• Коммутация и защита группы мощных насосов в системе водоснабжения;
• Щит управления кондиционированием в торговом центре с несколькими воздушными агрегатами.

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 90% от 630 А - это продлит срок службы аппарата;
• Настройте тепловой расцепитель на значение близкое к фактической нагрузке, но ниже предела 630 А - это минимизирует риск ложных отключений;
• При подключении используйте медные кабели с подходящим сечением - для 630 А обычно требуется 2×240 мм2 или 1×300 мм2, уточняйте в документации;
• Не забудьте оставить место вокруг выключателя для теплоотвода - перегрев снижает эффективность защиты;
• При обслуживании всегда отключайте питание и используйте средства индивидуальной защиты - токи в таких устройствах опасны даже после отключения.
