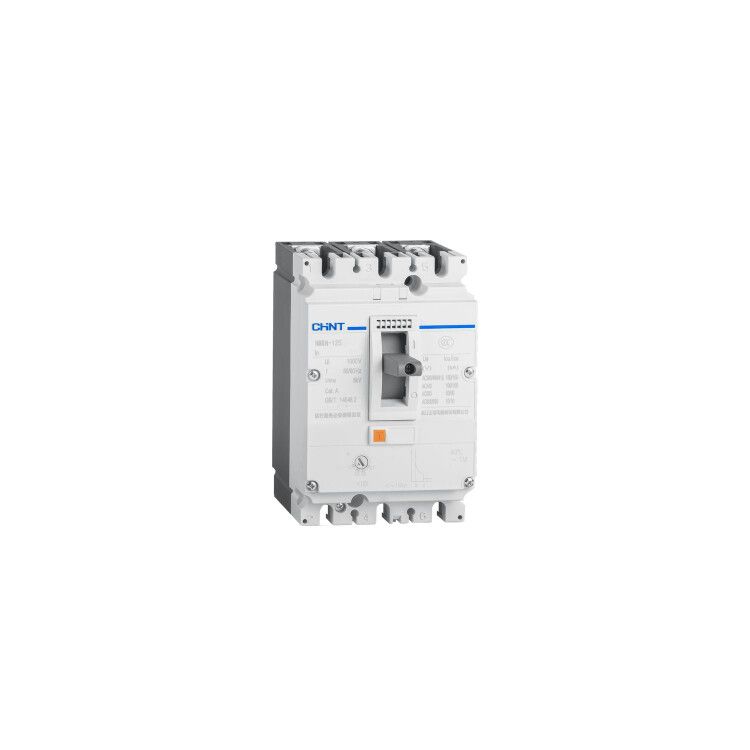

Выключатель автоматический защиты двигателя 3п 25А 50кА NM8N-125S M (R) CHINT 271843

Автоматический выключатель защиты двигателя NM8N-125S M (R) от CHINT предназначен для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Этот трёхполюсный аппарат с номинальным током 25 А и отключающей способностью 50 кА подходит для промышленного оборудования, где важна точная настройка и высокая отказоустойчивость.

Назначение и область применения

NM8N-125S M (R) используется исключительно для защиты электродвигателей - он сочетает функции тепловой и электромагнитной защиты в одном устройстве. Подходит для установки в распределительных щитах промышленных линий: насосы, компрессоры, вентиляторы, конвейеры, станки с ЧПУ. Отличается быстрым реагированием на перегрузки и устойчивостью к импульсным токам при запуске двигателей.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя
• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до 50 тысяч ампер
• Диапазон регулировки тока КЗ: 300 А - порог срабатывания электромагнитного расцепителя можно настроить в пределах 300 А (в 12 раз выше номинала)
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды; требует установки внутри закрытых шкафов
• Тип исполнения: автоматический выключатель в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

NM8N-125S M (R) монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допустимый сечение провода: до 25 мм2 медного. Установка возможна вертикально или горизонтально, но рекомендуется сохранять вертикальное положение для стабильной работы теплового расцепителя. Не требуется внешнее питание - полностью механический принцип действия.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60947-2 и IEC/EN 60947-4-1 для автоматических выключателей защиты двигателей. Обладает сертификатами CE и CCC, что подтверждает соответствие требованиям безопасности ЕС и Китая. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает безопасную работу даже в условиях слабых силовых сетей
• Регулируемый ток срабатывания КЗ (до 300 А) позволяет точно адаптировать защиту под конкретный двигатель, избегая ложных срабатываний при пуске
• Литой корпус повышает долговечность и снижает риск повреждений при вибрациях
• Максимальный рабочий ток 25 А покрывает большинство средних промышленных двигателей

Ограничения применения

• Не предназначена для защиты цепей освещения, нагревателей или других нагрузок, кроме электродвигателей
• Степень защиты IP40 не допускает использование вне закрытых шкафов - нельзя устанавливать на открытых площадках или в сырых помещениях без дополнительной защиты
• Не имеет встроенного термореле - для защиты от перегрузки используется встроенный тепловой расцепитель, настраиваемый в рамках 25 А
• Не поддерживает дистанционное управление или сигнализацию - только ручное включение/выключение

Примеры использования

• Защита трехфазного насоса мощностью 3–5 кВт в системе водоснабжения
• Контроль пуска и аварийного отключения вентилятора на производственной линии
• Обеспечение безопасности электродвигателя конвейера с частыми пусками
• Установка в щите управления станком с ЧПУ для предотвращения выхода из строя из-за перегрузки

Практические советы

• Перед установкой проверьте, чтобы номинальный ток двигателя не превышал 25 А - иначе автомат будет постоянно срабатывать
• Настройте ток срабатывания КЗ на уровне 10–12 кратного пускового тока двигателя (обычно 250–300 А); это минимизирует ложные отключения
• При использовании в условиях повышенной вибрации дополнительно закрепите аппарат хомутами или антивибрационными прокладками
• Не используйте этот автомат вместо контактора - он не рассчитан на частое коммутирование (не более 1000 операций в час)
• При замене старого аппарата сверьте посадочные размеры - NM8N-125S M (R) совместим с другими моделями серии NM8N, но не со всеми аналогами других брендов
