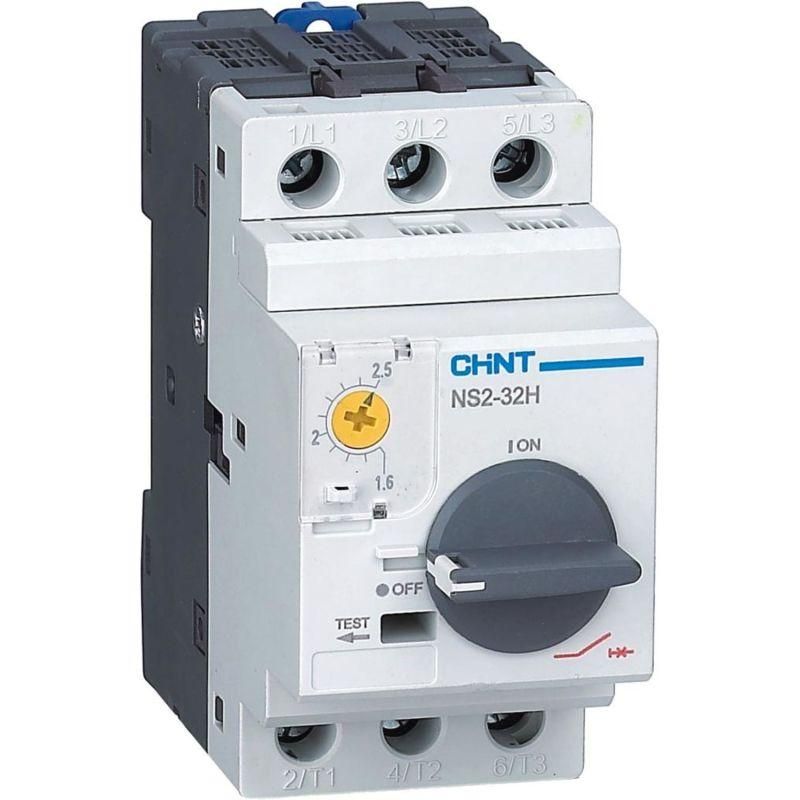

Выключатель автоматический защиты двигателя NS2-32H 1-1.6А с поворотной ручкой (R) CHINT 253597

Автоматический выключатель защиты двигателя CHINT NS2-32H 1-1.6А с поворотной ручкой предназначен для коммутации и защиты электродвигателей от перегрузок и коротких замыканий. Этот аппарат из серии NS2(X) применяется в промышленных системах управления, где требуется надёжная и простая защита маломощных двигателей.

Назначение и область применения

Выключатель CHINT NS2-32H 1-1.6А защищает электродвигатели мощностью до 1.1 кВт при напряжении до 415 В переменного тока. Он сочетает функции ручного включения/выключения и тепловой защиты от перегрузки. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах с частым запуском.

Технические характеристики

• Номинальный ток: 1–1.6 А - регулируемый порог срабатывания теплового расцепителя;
• Рабочее напряжение: до 415 В AC - совместим с трёхфазными сетями 380–400 В;
• Максимальная коммутационная способность: не указана - используется только для защиты, не для отключения КЗ в качестве основного аппарата;
• Тип ручки: поворотная - обеспечивает наглядную визуальную индикацию состояния (вкл./выкл.) и предотвращает случайное отключение;
• Исполнение: без встроенного контактора - требует внешнего контактора для дистанционного управления;
• Степень защиты: IP20 - не предназначен для работы во влажных или пыльных средах без корпуса.

Совместимость и монтаж

CHINT NS2-32H 1-1.6А устанавливается на DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхней и нижней части аппарата - допускаются провода сечением до 4 мм2. Поворотная ручка позволяет легко вручную включить или отключить цепь без доступа к контактам. Монтаж возможен в щитах с минимальным свободным пространством вокруг - рекомендуется оставлять минимум 10 мм с каждой стороны для теплоотвода.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 для устройств управления электродвигателями. Тепловой расцепитель имеет класс 10A - время срабатывания при перегрузке 1.2×Iн составляет менее 1 часа, что соответствует требованиям к защите двигателей.

Преимущества

• Поворотная ручка снижает риск случайного отключения и удобна при работе в условиях ограниченного доступа;
• Регулируемый ток срабатывания (1–1.6 А) позволяет точно адаптировать защиту под конкретный двигатель;
• Конструкция без лишних элементов делает аппарат компактным и экономичным;
• Произведён в рамках серий NS2(X) - известной линейки с высокой отказоустойчивостью и долгим сроком службы.

Ограничения применения

• Не предназначен для отключения аварийных токов короткого замыкания - обязательно использовать с предохранителем или автоматическим выключателем сверхтоковой защиты;
• IP20 не обеспечивает защиту от брызг воды, пыли и агрессивных сред - нельзя устанавливать вне закрытых шкафов;
• Не имеет встроенной дистанционной коммутации - для удаленного управления нужен внешний контактор;
• Не работает при постоянном токе - только для переменного тока 50/60 Гц.

Примеры использования

• Защита маломощного насоса в системе водоснабжения;
• Коммутирующий и защитный элемент для вентилятора охлаждения в оборудовании;
• Управление и защита конвейерной ленты в пищевой промышленности;
• Подключение к пускателю в составе системы управления станком ЧПУ.

Практические советы

• Выбирая CHINT NS2-32H 1-1.6А, проверьте номинальный ток двигателя - он должен попадать в диапазон 1–1.6 А; если ток выше - выбирайте другую модель;
• Перед первым включением отрегулируйте ток срабатывания под реальный рабочий ток двигателя - используйте регулировочный винт под крышкой;
• Обязательно устанавливайте этот выключатель в паре с предохранителем или автоматом на более высокий ток - он не отключает КЗ самостоятельно;
• При использовании в многократно включающихся режимах следите за температурой корпуса - перегрев может снизить срок службы теплового расцепителя.
