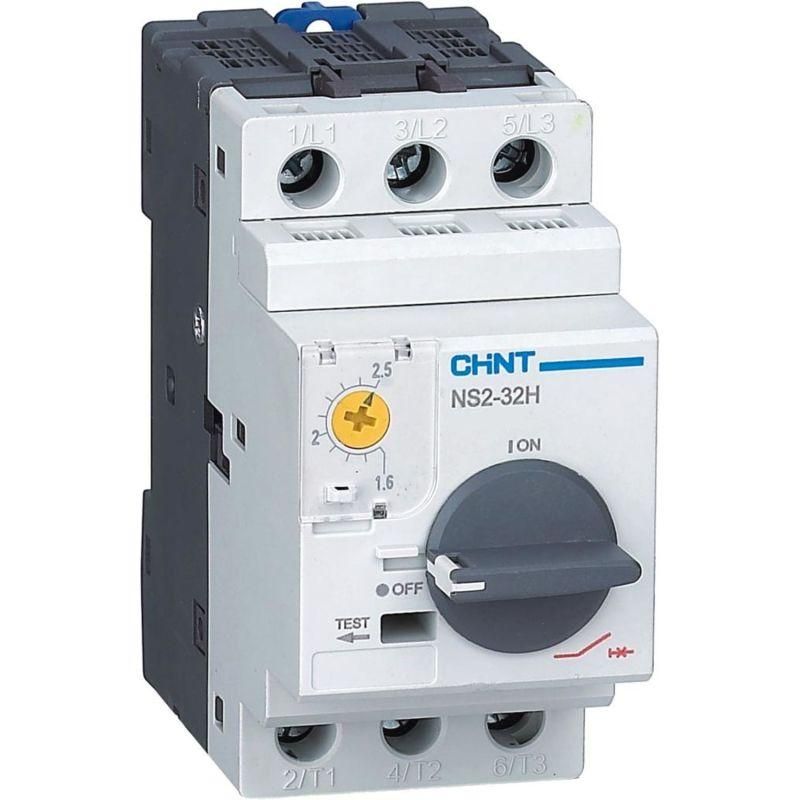

Выключатель автоматический защиты двигателя NS2-32H 1.6-2.5А с поворотной ручкой (R) | 253598 CHINT

Автоматический выключатель защиты двигателя CHINT NS2-32H 1.6–2.5 А с поворотной ручкой предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство надёжно работает в промышленных системах управления, где важна точная настройка и удобное управление.

Назначение и область применения

Выключатель CHINT NS2-32H 1.6–2.5 А используется для защиты трёхфазных электродвигателей мощностью до 1,5 кВт. Он обеспечивает отключение цепи при превышении допустимого тока - например, при заклинивании ротора или перегреве. Подходит для установки в распределительных щитах станков, насосов, компрессоров и конвейеров. Поворотная ручка позволяет легко визуально определить состояние устройства: вверх - включено, вниз - отключено.

Технические характеристики

• Номинальный ток: 2,5 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Рабочий диапазон регулировки: 1,6–2,5 А - можно настроить порог срабатывания при перегрузке в этом интервале;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 100 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Ток короткого замыкания: 33,5 А - минимальный ток, при котором происходит мгновенное отключение (электромагнитный расцепитель);
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищена от пыли и воды; подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

Выключатель CHINT NS2-32H 1.6–2.5 А устанавливается на DIN-рейку шириной 35 мм. Клеммы рассчитаны на медные провода сечением от 0,75 до 4 мм2. Для правильного подключения важно соблюдать полярность фаз - L1, L2, L3. Ноль и заземление подключаются отдельно через соответствующую шину. Монтаж выполняется при отключенном питании. После установки проверьте плотность затяжки клемм - недостаточно затянутые соединения вызывают нагрев.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2 и IEC/EN 60947-4-1. Автоматический выключатель CHINT NS2-32H имеет сертификаты безопасности, обеспечивающие соответствие требованиям к изоляции, тепловой стойкости и механической прочности. Применяется в соответствии с нормами ПУЭ для промышленных объектов.

Преимущества

• Поворотная ручка обеспечивает четкий визуальный индикатор состояния - легко отличить включённое положение от отключённого;
• Настройка тока срабатывания в диапазоне 1,6–2,5 А позволяет точно адаптировать защиту под конкретный двигатель;
• Высокая отключающая способность (100 кА) гарантирует безопасную работу даже при серьёзных аварийных режимах;
• Монолитная конструкция корпуса снижает риск случайного доступа к токоведущим частям.

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 исключает использование вне щита;
• Не подходит для защиты однофазных нагрузок - требуется только трёхполюсное исполнение;
• Не является устройством для частотного регулирования - не реагирует на импульсы переменной частоты, используемые в ЧПУ;
• Не рекомендован для частого включения-выключения - длительные циклы могут сократить срок службы контактной группы.

Примеры использования

• Защита трехфазного насоса мощностью 1,1 кВт с рабочим током 2,2 А;
• Контроль питания вентилятора на конвейере с пусковым током до 10 А (при условии, что токовая настройка выключателя выше 2,5 А);
• Подключение к щиту управления станком с ЧПУ, где необходима быстрая остановка при перегрузке.

Практические советы

• Перед установкой сверьте номинальный ток двигателя с диапазоном настройки выключателя - выбирайте модель, где рабочий ток двигателя попадает в середину диапазона (например, 2,2 А для 1,6–2,5 А);
• Используйте термореле или электронные модули, если нужна более точная защита от перегрева - этот выключатель реагирует только на ток, а не на температуру;
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление может увеличивать переходное сопротивление;
• Замените выключатель CHINT NS2-32H 1.6–2.5 А, если он многократно срабатывал при коротком замыкании - даже если внешне всё кажется целым, внутренние элементы могли повредиться.
