Выключатель дифференциального тока (УЗО) 4п 40А 30мА тип AC УЗО-100 КОНТАКТОР 7000553 Legrand

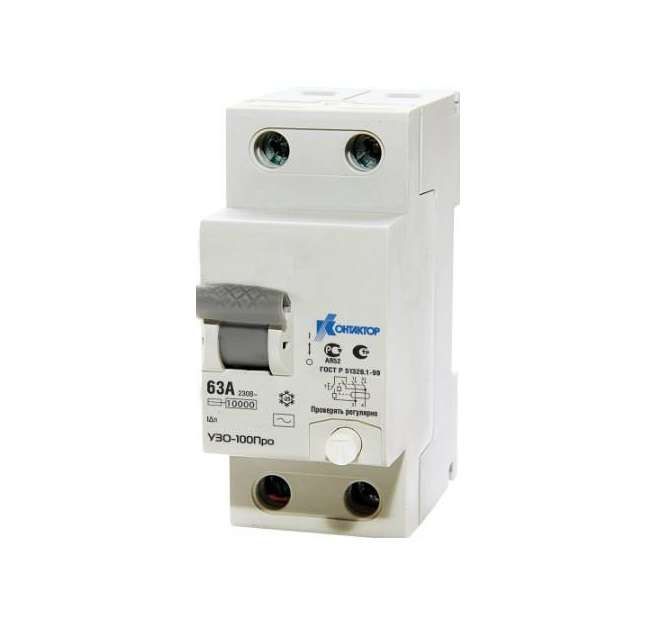

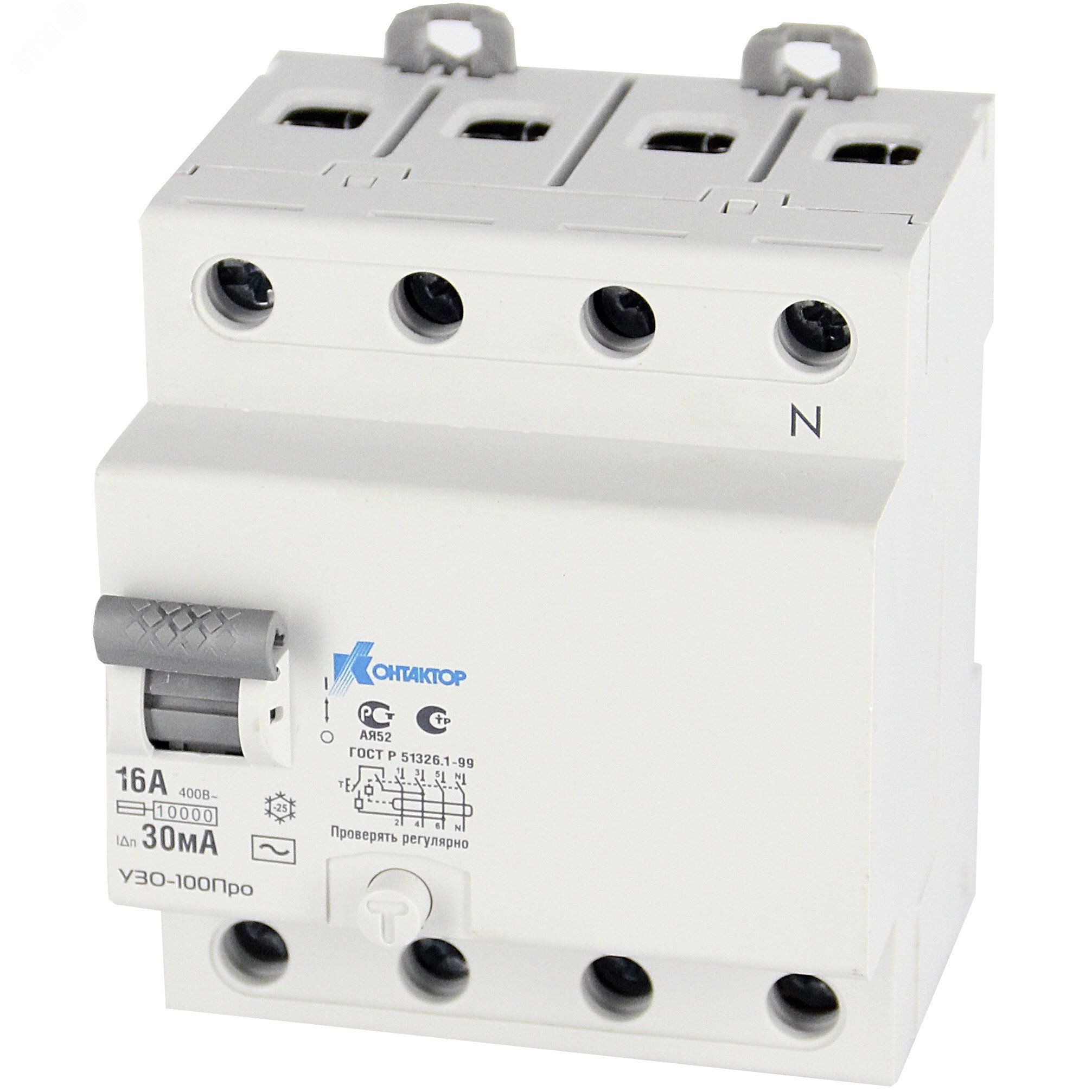

Выключатель дифференциального тока УЗО-100, УЗО-100Про - четырёхполюсное устройство на 40 А и 30 мА, предназначенное для защиты людей и оборудования от поражения электрическим током при утечках в сетях переменного тока. Продукт серийно выпускается брендом Контактор Ульяновск и совместим с DIN-рейкой, что делает его удобным решением для распределительных щитов в промышленных и бытовых объектах.

Назначение и область применения

УЗО-100, УЗО-100Про обеспечивает автоматическое отключение электроцепи при возникновении опасного тока утечки - например, при прикосновении человека к оголённому проводнику или повреждении изоляции кабеля. Устройство применяется в системах электроснабжения с напряжением до 400 В и частотой 50 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, складов, торговых помещений и других зданий, где требуется повышенная безопасность.

Технические характеристики

• Тип устройства: УЗО (устройство защитного отключения)
• Номинальный ток: 40 А
• Дифференциальный ток срабатывания: 30 мА - чувствительность, достаточная для защиты жизни человека
• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (наиболее распространённый тип в бытовых и промышленных сетях)
• Отключающая способность: 10 кА - способен выдерживать и отключать токи короткого замыкания до этого значения
• Номинальное напряжение: 400 В (трёхфазная сеть 230/400 В)
• Частота: 50 Гц
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Ширина: 4 модуля (стандартный шаг 17,5 мм, занимает 70 мм в щите)
• Степень защиты: IP20 - защищено от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Исполнение: стационарное - не предназначено для переносного использования
• Способ монтажа: на DIN-рейку (тип 35 мм)
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима влажность до 98% при +25C

Совместимость и монтаж

УЗО-100, УЗО-100Про монтируется на стандартную DIN-рейку в распределительном щите. Для правильной работы необходимо соблюдать полярность подключения: входные клеммы - сверху, выходные - снизу. Все четыре полюса должны быть подключены: L1, L2, L3, N. Отдельно важно проверить, чтобы нулевой провод после УЗО не соединялся с землёй или другими нулями - это вызовет ложные срабатывания. Устройство совместимо с любыми автоматическими выключателями, установленными на ту же DIN-рейку.

Безопасность и стандарты

УЗО-100, УЗО-100Про соответствует требованиям международного стандарта IEC 61009-1 и российским ГОСТ Р 51326.1. Его работа основана на принципе сравнения токов в фазных и нулевых проводах - при дисбалансе более 30 мА происходит механическое отключение. Это гарантирует защиту от поражения током даже при минимальных утечках. Устройство не имеет функции защиты от перегрузок или коротких замыканий - эти задачи выполняют автоматические выключатели, которые устанавливаются перед УЗО.

Преимущества

• Высокая надёжность срабатывания при токе утечки 30 мА - соответствует требованиям безопасности для человеческой жизни
• Четыре полюса обеспечивают полное отключение всех проводников, включая ноль - исключает риск сохранения потенциала на нагрузке
• Отключающая способность 10 кА позволяет использовать устройство в местах с высокой возможностью короткого замыкания
• Климатическое исполнение УХЛ3 обеспечивает работу в большинстве регионов России без дополнительного обогрева
• Простая установка на DIN-рейку и совместимость с широким спектром щитового оборудования

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем подходящего номинала
• Тип AC - не реагирует на постоянные токи утечки (например, от импульсных БП); для таких случаев нужен тип A или B
• IP20 - нельзя устанавливать вне закрытого щита, в сырых или пыльных средах
• Не рекомендуется применять в цепях с высоким уровнем помех (частотные преобразователи, мощные светодиодные драйверы) - возможны ложные срабатывания
• Не подходит для питания оборудования с естественной утечкой выше 10–15 мА (например, старые насосы, нагреватели)

Примеры использования

• Защита группы розеток в ванной комнате или кухне
• Обеспечение безопасности трёхфазных станков на производстве
• Щитовая защита всего этажа в многоквартирном доме
• Электроснабжение складского комплекса с металлическими конструкциями, требующих зануления
• Подключение кабельных линий, проходящих через бетонные стены или влажные участки

Практические советы

• Перед первым запуском всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет работоспособность механизма
• При использовании нескольких УЗО в одной системе следите, чтобы они были координированы по времени срабатывания - используйте селективные модели (S-типы) при необходимости
• Проверьте посадочный диаметр кабелей - максимальное сечение обычно 25 мм2, но лучше уточнять в документации производителя
• Не подключайте ноль после УЗО-100, УЗО-100Про к шине PE - это нарушит принцип работы и вызовет постоянные отключения
• При частых ложных срабатываниях проверьте изоляцию всей цепи, особенно старые кабели и оборудование
