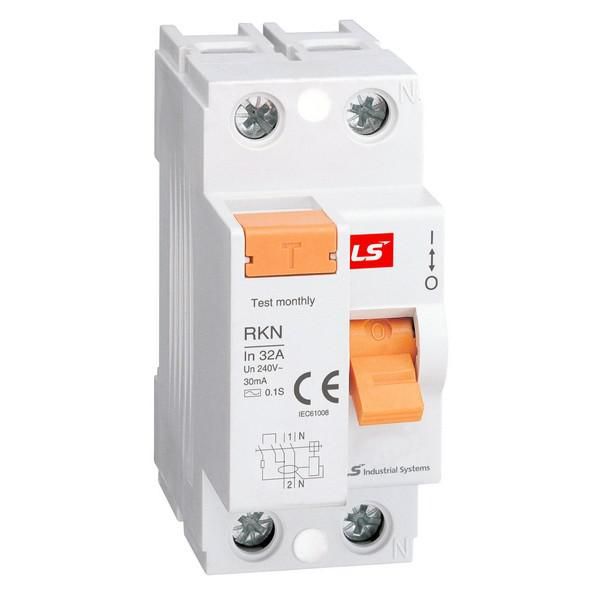

Дифференциальный выключатель нагрузки (УЗО) RKN 1P+N 25A 30mA AC-TYPE NEW ROGY (RUSSIA) - 062202998B LSIS

Выключатель дифференциального тока (УЗО) 1P+N/2P 25A 30mA AC-TYPE/A от LS Electric обеспечивает защиту от поражения электрическим током и возгорания при утечках тока в бытовых и промышленных сетях. Этот УЗО совместим с DIN-рейкой и предназначен для установки в распределительных щитах.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 1P+N/2P 25A 30mA AC-TYPE/A защищает людей от поражения электрическим током и предотвращает возгорание проводки при утечках тока. Подходит для использования в жилых домах, офисах, на производстве - особенно там, где есть оборудование с частотными преобразователями, светодиодными источниками света, компьютерной техникой или другим устройством, генерирующим импульсные токи утечки.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазных сетях 220–240 В
• Номинальный ток: 25 А - допустимый постоянный ток через устройство
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты человека
• Тип тока утечки: A - реагирует на переменный ток и пульсирующий постоянный ток (например, от импульсных блоков питания)
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Предельная отключающая способность: 6 кА - выдерживает ток короткого замыкания до 6000 А
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Диапазон температур: от -5 до +40 C - не рекомендуется для установки вне помещений или в неотапливаемых зданиях зимой
• Ширина: 18 модулей - занимает два стандартных модуля (по 17,5 мм каждый) на DIN-рейке
• Глубина монтажа: 73,5 мм - требуется свободное пространство в щите для удобного подключения
• Коммутационная износостойкость: 6000 циклов - рассчитан на длительную работу при частых срабатываниях
• Кратковременная задержка отключения: Да - снижает ложные срабатывания при кратковременных скачках тока
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить мощные линии, включая медные кабели 16–25 мм2

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 1P+N/2P 25A 30mA AC-TYPE/A монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность: вход фазы и ноля должны соответствовать маркировке на корпусе. Клеммы рассчитаны на кабели сечением от 0,75 до 35 мм2. Убедитесь, что в щите достаточно места по глубине - 73,5 мм - чтобы не перегружать соседние устройства. Ноль после УЗО не должен соединяться с землёй или другими нулями до точки ввода - это вызовет ложные срабатывания.

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC 61009-1 и российскому ГОСТ Р 51326.1. Применение типа A гарантирует защиту от современных видов утечек, включая те, которые возникают от электронных устройств. Отключение происходит за время менее 0,3 секунды при достижении 30 мА, что соответствует нормам безопасности для человеческого организма.

Преимущества

• Поддержка типа A - надёжная защита против утечек от инверторов, LED-светильников, зарядных устройств
• Кратковременная задержка отключения - меньше ложных срабатываний при включении мощной техники
• Отключение обоих полюсов (1+N) - безопаснее, чем 1P, так как полностью разрывает цепь
• Высокая коммутационная износостойкость - долгий срок службы даже при частых срабатываниях
• Совместимость с большинством щитов LS Electric и других производителей благодаря стандартному формату DIN

Ограничения применения

• Не применяется в сетях с постоянным током - тип A не защищает от чисто постоянных утечек
• Не подходит для открытых площадок или сырых мест - степень защиты IP20 требует герметичного щита
• Не используется в системах TN-C - необходима система TN-S или TT с отдельным PE-проводом
• Не следует использовать вместо автоматического выключателя - УЗО не защищает от перегрузок и коротких замыканий, нужен дополнительный автомат
• Работает только при наличии напряжения - при отключении электроэнергии функция тестирования недоступна

Примеры использования

• Защита группы розеток в кухне с микроволновой печью, кофе-машиной и холодильником
• Щитовая защита в мастерской с ЧПУ-станком, сварочным аппаратом или инверторным компрессором
• Обеспечение безопасности в детских комнатах, ванных помещениях и бассейнах (при условии установки в защищённом щите)
• Функциональная часть системы защиты в многоквартирном доме - как второй уровень после главного УЗО

Практические советы

• Выбирайте этот УЗО, когда в сети есть много электроники - он лучше, чем обычный тип AC
• Проверьте сечение кабеля перед подключением - не используйте провода больше 35 мм2
• После установки обязательно нажмите кнопку «T» для проверки работоспособности
• Не устанавливайте несколько УЗО последовательно без координации - возможны селективные отказы
• Для больших объектов используйте этот УЗО как групповой, а не главный - выбирайте 100–300 мА для основного
• При замене старого УЗО убедитесь, что новый имеет ту же ширину (18 мод.) и аналогичную глубину - иначе потребуется доработка щита
