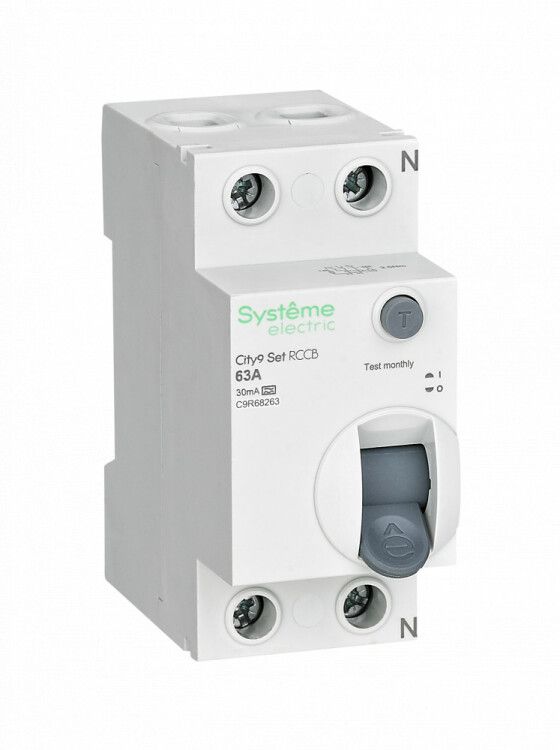

Выключатель дифференциального тока (УЗО) 2п 63А 30мА тип A City9 Set 230В SE C9R68263 APC

Выключатель дифференциального тока (УЗО) 2 полюса 63А 30мА тип A 230В от бренда Systeme Electric - это электромеханическое устройство защиты от поражения электрическим током, предназначенное для установки в распределительных щитах жилых и промышленных объектов. Артикул c9r68263 соответствует серии City9 SET и обеспечивает надёжную работу в бытовых и коммерческих сетях 230 В.

Назначение и область применения

Этот УЗО защищает людей от поражения электрическим током при прямом или косвенном контакте с токоведущими частями. Он реагирует на утечку тока величиной 30 мА - уровень, который считается безопасным для человека. Устройство применяется в цепях освещения, розеточных групп, бытовой техники, насосов, систем вентиляции и других нагрузках до 63 А. Особенно актуально использование в помещениях с повышенной влажностью: кухнях, ванных комнатах, подвалах, гаражах.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока - совместим с однофазными сетями в России и странах СНГ.
• Номинальный ток: 63 А - позволяет подключать мощные потребители, такие как электрокотлы, духовые шкафы, системы отопления.
• Дифференциальный ток: 30 мА - чувствительность, обеспечивающая защиту жизни человека; ниже этого значения устройство не сработает.
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, зарядных устройств, LED-драйверов).
• Отключающая способность: 6 кА - способен безопасно отключить цепь при аварийном коротком замыкании до этой величины.
• Количество полюсов: 2 - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе.
• Изоляция: номинальное напряжение изоляции 500 В, импульсное выдерживание 4 кВ - высокая степень электроизоляционной прочности.
• Частота: 50/60 Гц - работает в любых стандартах сети.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не предназначено для открытой установки вне щита.
• Ширина: 2 модуля - занимает минимальное место на DIN-рейке.
• Глубина монтажа: 45 мм - требует достаточного внутреннего пространства в щите.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 63А 30мА тип A 230В устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж возможен как сверху, так и снизу - удобно при компоновке щитов с ограниченным пространством. Клеммы имеют защитные крышки, предотвращающие случайное прикосновение к токоведущим частям. Для правильного подключения важно соблюдать полярность: входные провода подключаются к верхним клеммам, выходные - к нижним. Устройство не имеет встроенной защиты от перегрузки - его необходимо использовать совместно с автоматическим выключателем на 63 А.

Безопасность и стандарты

УЗО соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения питания - устройство срабатывает благодаря дифференциальному трансформатору, а не электронике. Это делает его более надёжным в условиях скачков напряжения или повреждённой нулевой линии.

Преимущества

• Электромеханический принцип работы - отказоустойчивость при перебоях в питании.
• Тип А - подходит для современного оборудования с импульсными источниками питания (стиральные машины, компьютеры, инверторы).
• Кнопка TEST - возможность регулярной проверки исправности без специнструментов.
• Безопасные клеммы - снижают риск травм при обслуживании.
• Фирменная серия City9 SET - качество сборки и долговечность от Systeme Electric.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - требуется обязательная установка автомата на 63 А перед этим УЗО.
• IP20 не допускает установку во влажных местах вне щита - нельзя монтировать на стену рядом с раковиной или душем.
• Не рекомендуется для цепей с большим количеством естественных утечек (например, старые проводки с поврежденной изоляцией) - будет ложное срабатывание.
• Не подходит для трёхфазных сетей - используется только в однофазных 230 В.

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и холодильником.
• Подключение стиральной машинки и посудомоечной машины в одной цепи.
• Обеспечение безопасности в ванной комнате - розетки для фена, бритвы, массажера.
• Щитовая защита для теплого пола или электрокотла мощностью до 14 кВт.

Практические советы

• Перед установкой обязательно протестируйте УЗО кнопкой TEST - если не срабатывает, устройство неисправно.
• При проектировании щита учтите глубину монтажа (45 мм) - выбирайте корпус с запасом по глубине.
• Не соединяйте несколько УЗО последовательно - это вызывает ложные срабатывания и усложняет поиск неисправности.
• Проверяйте состояние изоляции проводов перед подключением - старая изоляция создаёт фоновые утечки, которые могут вызывать периодические отключения.
• Для больших домов используйте селективные УЗО (тип S) на вводе, а этот - как конечное защитное звено в ответвлениях.
