Выключатель дифференциального тока (УЗО) 4п 25А 30мА тип AC City9 Set 400В SE C9R36425 APC

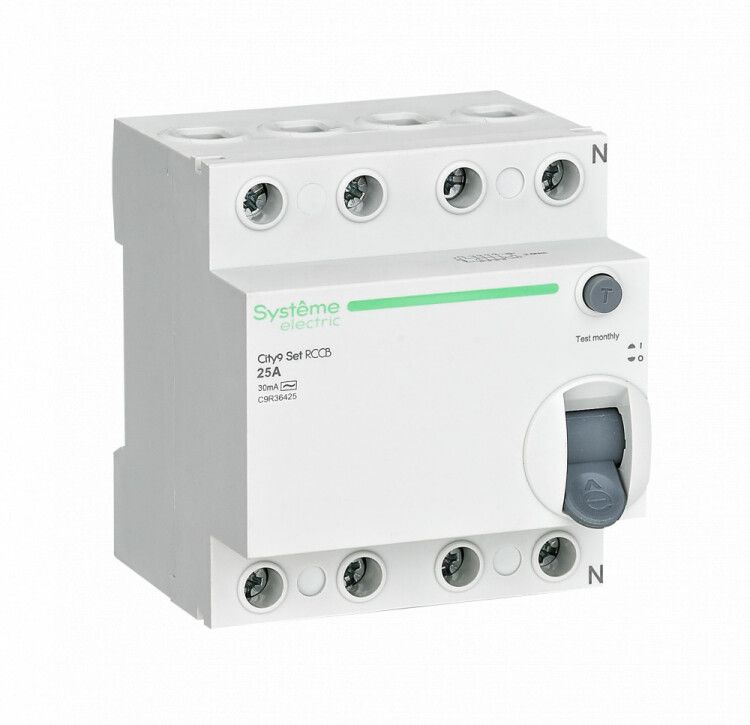

Выключатель дифференциального тока (УЗО) 4 полюса 25 А 30 мА тип AC 400 В от бренда Systeme Electric — это электромеханическое устройство защиты от утечек тока для четырёхпроводных сетей 400 В. Артикул c9r36425 относится к серии City9 SET и предназначен для обеспечения безопасности персонала и оборудования в промышленных и коммерческих объектах.

Назначение и область применения

Этот УЗО защищает людей от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям. Он реагирует на утечку тока величиной 30 мА и автоматически отключает питание. Подходит для защиты групповых цепей в трёхфазных сетях с нулевым проводником — например, на производствах, в офисах, торговых центрах, где используются мощные электрооборудование: станки, насосы, системы вентиляции, освещение и другие нагрузки с возможностью возникновения утечек через изоляцию или заземление.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 25 А
• Дифференциальный ток срабатывания: 30 мА
• Тип чувствительности: AC — реагирует на переменный ток утечки
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 4 — защищает три фазы и ноль одновременно
• Частота: 50/60 Гц — совместим с сетями России и Европы
• Степень защиты: IP20 — защищён от доступа пальцев, но не от воды и пыли; требует установки внутри щита
• Ширина по модулям: 4 М (17,5 мм × 4 = 70 мм)
• Глубина монтажа: 45 мм — минимальный зазор для свободной установки в распределительном щите
• Подключение проводов: сечение 1–25 мм² — подходят медные жилы любого типа
• Способ монтажа: на DIN-рейку 35 мм
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) c9r36425 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение возможно как сверху, так и снизу — удобно при компоновке щитов с ограниченным пространством. Все клеммы закрыты и имеют защиту от случайного прикосновения. Для правильной работы требуется подключение всех четырёх проводов: L1, L2, L3 и N. Ноль обязательно проходит через УЗО — нельзя использовать общий ноль для нескольких устройств. Установка допускается только в закрытом электрощите с защитой от внешних воздействий.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция гарантирует работу даже при отсутствии питания — не зависит от внешнего источника энергии. Кнопка «Тест» позволяет ежемесячно проверять исправность механизма без демонтажа. Отключение происходит за время менее 40 миллисекунд при достижении порога утечки 30 мА.

Преимущества

• Электромеханический принцип действия — надёжнее электронных аналогов при перебоях в сети
• Защита всего четырёхпроводного контура — исключает риск утечки через ноль
• Фиксированная уставка 30 мА — оптимальна для защиты человека
• Компактная форма (4 модуля) — экономит место в щите
• Совместимость с любыми типами проводов 1–25 мм² — гибкость при замене или расширении цепей

Ограничения применения

• Не применяется в сетях постоянного тока — работает только с переменным током (тип AC)
• Не защищает от перегрузок и коротких замыканий — необходимо сочетать с автоматическим выключателем
• IP20 не допускает установку вне закрытых щитов — запрещено использование во влажных помещениях без дополнительной защиты
• Не рекомендован для цепей с высокими импульсными помехами (например, частотные преобразователи) — возможны ложные срабатывания

Примеры использования

• Щитовая группа на производстве: станок с трёхфазным двигателем + система охлаждения
• Распределительный щит торгового центра: освещение, розетки, кондиционеры
• Объект с системой вентиляции и насосами: все потребители подключены к одной трёхфазной линии с нулём
• Автономный участок: оборудование с металлическим корпусом, требующее защиты от пробоя изоляции

Практические советы

• Перед монтажом проверьте соответствие сечения проводов — не используйте жилы меньше 1 мм² или больше 25 мм²
• При установке соблюдайте полярность: ноль (N) всегда проходит через УЗО, не соединяйте его с другими УЗО
• Проверяйте кнопку «Тест» хотя бы один раз в месяц — это обязательное условие безопасности
• Не устанавливайте рядом с источниками тепла — температурный режим должен быть в пределах –25°C…+40°C
• Для защиты от перегрузок параллельно установите автоматический выключатель на 25 А — этот УЗО не выполняет эту функцию
• При использовании в щитах с несколькими УЗО — выбирайте селективные (S-типа) устройства выше по иерархии, чтобы избежать массового отключения
