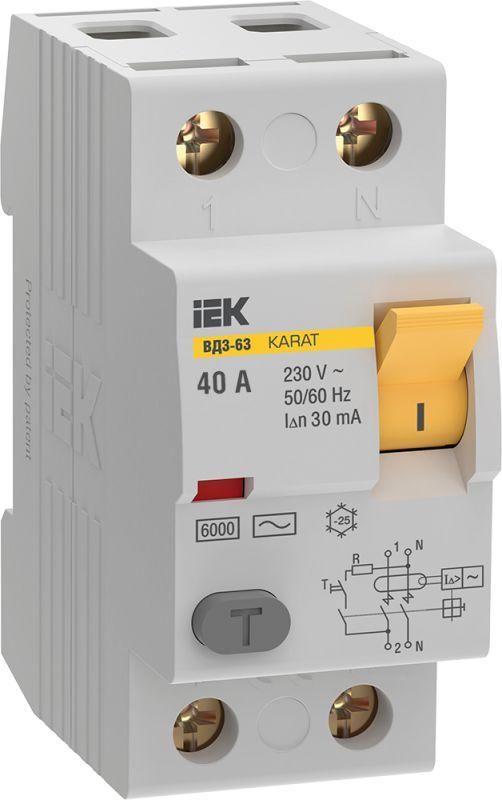

Выключатель дифференциальный (УЗО) ВД3-63 2P 40А 30мА 6кА тип АС KARAT | MDV20-2-040-030 IEK

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей от поражения электрическим током при утечке тока в бытовых и промышленных сетях. Модель 40А 30мА 6кА тип AC обеспечивает надёжную работу в однофазных цепях и совместима с DIN-рейкой. Артикул mdv20-2-040-030 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает человека от поражения электрическим током при утечке тока через изоляцию - например, при пробое на корпус оборудования или повреждении провода. Он не защищает от перегрузок или коротких замыканий - эти задачи решают автоматические выключатели. Устройство применяется в однофазных сетях 230 В с частотой 50–60 Гц. Подходит для установки в жилых домах, офисах, на стройплощадках, в производственных помещениях. Часто используется в щитах ввода и распределения электроэнергии, где требуется отдельная защита групп розеток, ванных комнат, кухонь и других зон повышенной опасности.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Количество полюсов: 2 - защищает фазу и ноль одновременно, что важно для безопасности в однофазных системах;
• Номинальный ток утечки: 30 мА - чувствительность, при которой УЗО отключается; этот уровень считается безопасным для человека;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичный для бытовой техники); не срабатывает на импульсные или постоянные утечки;
• Отключающая способность: 6 кА - максимальный ток КЗ, который может выдержать устройство перед отказом (не предназначено для отключения КЗ!);
• Напряжение изоляции: 415 В - гарантирует безопасную работу при колебаниях напряжения в сети;
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли - требует установки внутри закрытого щита;
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке;
• Рабочий диапазон температур: от –25 C до +45 C - подходит для холодных помещений и теплых щитовых;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Частота: 50/60 Гц - работает в сетях России и большинства стран мира;
• Подключение кабеля: макс. 50 мм2 - позволяет использовать мощные медные провода, в том числе многожильные;
• Способ монтажа: на DIN-рейку - стандартный для современных распределительных щитов.

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Для работы ему необходимы два провода: фаза и ноль - он не подходит для трёхфазных цепей без дополнительных УЗО. Обязательно подключать в паре с автоматическим выключателем на 40 А, так как сам УЗО не имеет защиты от перегрузок и КЗ. Максимальное сечение кабеля - 50 мм2, поэтому используйте клеммы правильно: не затягивайте слишком сильно, чтобы не повредить контакты. Никогда не подключайте ноль после УЗО к общему нулевому проводнику - это вызовет ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50807-95 и IEC 61009-1. Электромеханическая конструкция означает, что УЗО будет работать даже при отсутствии напряжения в сети - например, при обрыве нуля. Это важное преимущество по сравнению с электронными аналогами. Серия KARAT прошла сертификацию в РФ и допущена к применению в любых объектах, включая жилые дома и промышленные объекты.

Преимущества

• Электромеханический принцип действия - надёжнее электронных УЗО при авариях в сети;
• Высокая отключающая способность (6 кА) - увеличивает срок службы при случайных скачках тока;
• Фиксированная чувствительность 30 мА - оптимальна для защиты жизни человека;
• Простой монтаж на DIN-рейку - совместим с большинством щитов;
• Долгий срок службы - 15 лет при правильном использовании.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом;
• Работает только с переменным током утечки (тип AC) - не подходит для цепей с постоянным током (например, солнечные батареи, ИБП);
• IP20 - нельзя устанавливать во влажных местах вне щита (бани, улица, открытые площадки);
• Не рекомендован для цепей с высокими помехами (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания;
• Только двухполюсный - не подходит для трёхфазных систем без трёх УЗО.

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при работе микроволновки или кофеварки;
• Щит в квартире - отдельное УЗО на ванную комнату с душевой кабиной;
• Строительная площадка - временный щит с УЗО для переносных инструментов;
• Цех с металлообрабатывающими станками - защита силовой линии от пробоя на корпус.

Практические советы

• Перед первым запуском всегда нажмите кнопку «Тест» - проверьте, что УЗО срабатывает;
• Проверяйте состояние каждые 3 месяца - особенно в условиях повышенной влажности или пыли;
• Выбирайте УЗО с номиналом тока выше, чем у автомата - здесь 40 А - идеально для автомата на 32 А или 40 А;
• Не экономьте на сечении кабеля - используйте медный провод минимум 6 мм2 для розеточных групп;
• Если УЗО часто срабатывает - проверьте изоляцию подключённых приборов, возможно, есть утечка;
• Для старых проводок с плохой изоляцией рассмотрите использование УЗО с током утечки 100 мА - но только на входе, а не на группах.
