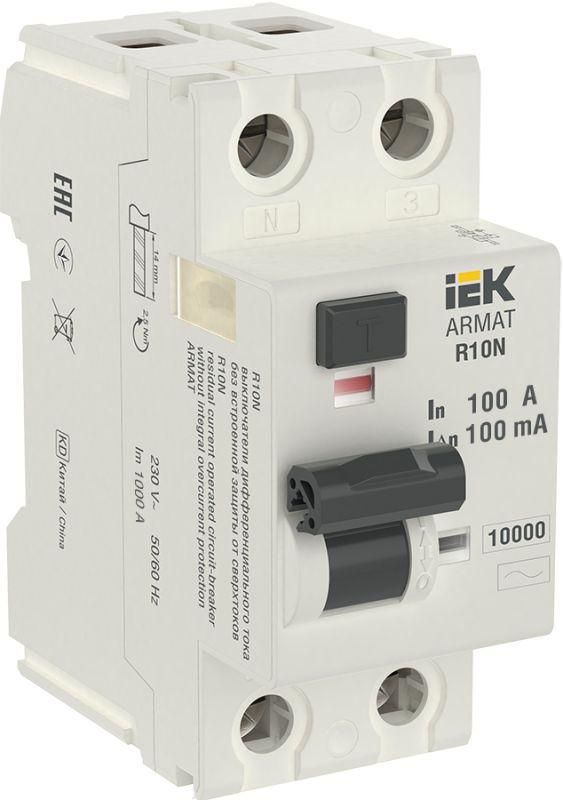

Выключатель дифференциальный (УЗО) R10N 2P 100А 100мА тип AC ARMAT | AR-R10N-2-100C100 IEK

Выключатель дифференциального тока (УЗО) 2-полюсный 100А 100мА тип AC серия R10N - устройство для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Произведён бренда IEK в серии ARMAT, артикул ar-r10n-2-100c100, предназначен для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 100А 100мА тип AC серия R10N защищает от утечек переменного тока, которые могут возникнуть при повреждении изоляции проводов, контакте человека с токоведущими частями или замыкании на корпус оборудования. Подходит для защиты групповых цепей мощных потребителей: тепловых насосов, электропечей, кондиционеров, промышленного оборудования. Применяется в жилых, коммерческих и производственных объектах, где требуется надёжная защита от поражения током и возгорания.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В
• Номинальный ток: 100 А - выдерживает постоянную нагрузку до 100 ампер
• Дифференциальный ток срабатывания: 100 мА - отключается при утечке свыше 100 миллиампер
• Тип чувствительности: AC - реагирует только на переменный ток утечки (не на импульсный или постоянный)
• Отключающая способность при КЗ: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную работу при перегрузках по напряжению
• Частота: 50 Гц - совместим с сетью стандарта РФ и ЕС
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить медные провода до этого сечения
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги - требует установки внутри закрытого щита
• Рабочий температурный диапазон: -25…+45 C - подходит для установки в неотапливаемых помещениях, но не на улице
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с возможностью повышенной влажности
• Глубина монтажа: 76 мм - необходимо учитывать при проектировании ширины щита
• Цвет: белый - соответствует стандартному цвету электрооборудования IEK

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 100А 100мА тип AC серия R10N монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние клеммы - фаза и ноль подключаются параллельно обоим полюсам. Обязательно соблюдать полярность: входные провода - сверху, выходные - снизу. Нельзя использовать с трёхфазными системами или с постоянным током утечки. Совместим со всеми автоматическими выключателями серии IEK ARMAT и аналогичными изделиями других производителей, если они имеют одинаковые габариты и класс отключения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Отключение происходит при достижении порога утечки 100 мА, что соответствует нормам безопасности для защиты от косвенного прикосновения. Конструкция исключает самопроизвольное включение после отключения - требуется ручное восстановление. Не содержит механических элементов, подверженных быстрому износу - надёжность обеспечивается за счёт электромагнитного принципа действия.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных авариях
• Широкий диапазон рабочих температур - можно устанавливать в неотапливаемых щитовых
• Поддержка кабелей до 35 мм2 - удобно для мощных линий
• Срок службы 15 лет - снижает затраты на обслуживание и замену
• Совместимость с другими устройствами серии ARMAT - легко формировать согласованную защиту
• Фиксированная конструкция - не требует регулярной проверки и настройки

Ограничения применения

• Не подходит для защиты цепей с постоянным током утечки (например, от преобразователей частоты, светодиодных драйверов, ИБП)
• Не применяется в трехфазных сетях - нужен 4-полюсный вариант
• IP20 не допускает установку вне закрытого щита - запрещена на улице, в сырых помещениях без защиты
• Не рекомендован для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем

Примеры использования

• Защита группы розеток в кухне с электроплитой и микроволновой печью
• Щитовая на производстве: защита линии питания компрессора 7,5 кВт
• Обеспечение безопасности в бане или сауне - при наличии металлических труб и влажной среды
• Автоматизация системы отопления с тепловым насосом 8 кВт
• Распределительный щит многоквартирного дома - защита этажной группы потребителей

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинала тока (100 А) нагрузке линии - не используйте для слаботочных цепей
• При монтаже в щите учтите глубину 76 мм - не забудьте оставить место для проводов и других устройств
• Проверяйте посадочный диаметр кабеля - сечение более 35 мм2 не войдёт в клеммы
• После установки нажмите кнопку «Тест» - устройство должно отключиться. Если нет - не включайте питание
• Не устанавливайте этот УЗО перед другим УЗО меньшего номинала - возможна селективность, но лучше применять координированные решения
• Для цепей с частотными преобразователями или LED-освещением выбирайте тип A или A-S - здесь используется тип AC, который не сработает на импульсные утечки
