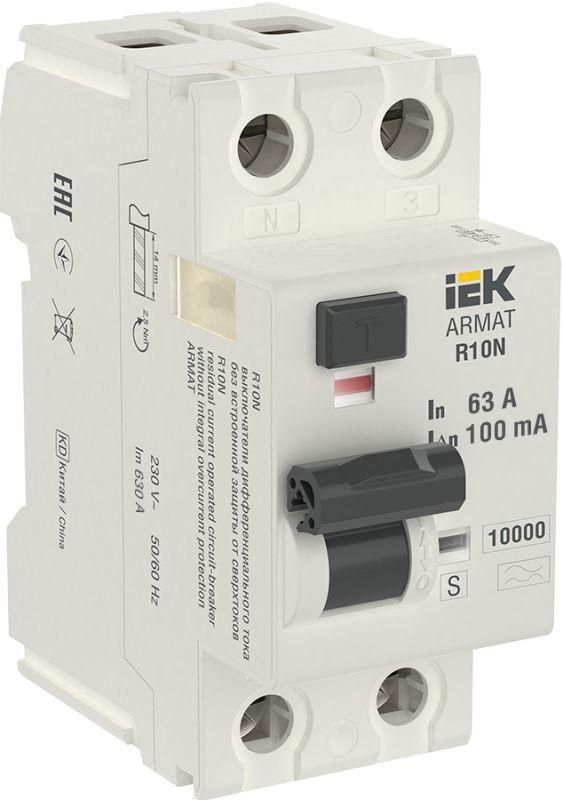

Выключатель дифференциальный (УЗО) R10N 2P 63А 100мА тип A-S ARMAT | AR-R10N-2-063AS100 IEK

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип A-S серия R10N от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Этот аппарат серии R10N применяется в распределительных щитах жилых, общественных и промышленных объектах.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип A-S серия R10N защищает от утечек тока, которые могут возникнуть при повреждении изоляции проводов, неисправностях бытовой техники или контакте человека с токоведущими частями. Он реагирует на переменный и импульсный постоянный ток утечки - что делает его подходящим для современного оборудования с электроникой: инверторов, светодиодных светильников, зарядных устройств, насосов, кондиционеров и других устройств с выпрямителем.

Применяется в групповых цепях освещения, розеточных контуров, систем водонагрева, вентиляции и промышленного оборудования. Подходит для установки в щитах квартир, офисов, мастерских и производственных помещений.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В
• Номинальный ток: 63 А - выдерживает нагрузку до 63 ампер без перегрузки
• Дифференциальный ток срабатывания: 100 мА - отключается при утечке более 100 миллиампер
• Тип по току утечки: A - чувствителен к переменному и пульсирующему постоянному току утечки
• Количество полюсов: 2 - коммутирует фазу и ноль одновременно
• Частота: 50 Гц - совместим с сетью в России и странах СНГ
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную работу при повышенных напряжениях
• Отключающая способность при КЗ: 10 кА - способен отключить цепь даже при коротком замыкании с током до 10 тысяч ампер
• Ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм каждый)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от воды и пыли - устанавливается внутри щита
• Способ монтажа: DIN-рейка - крепится на стандартную рейку 35 мм
• Селективная защита: Да - имеет временную задержку перед отключением, чтобы не вызывать ложные срабатывания при работе нижестоящих УЗО
• Кратковременная задержка срабатывания/отключения: Да - снижает вероятность ложных срабатываний при кратковременных скачках тока
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Климатическое исполнение: УХЛ4 - работает в условиях умеренного и холодного климата, в закрытых помещениях
• Рабочая температура: -25...+45 C - допустимо использование в неотапливаемых помещениях зимой
• Глубина монтажа: 76 мм - требует достаточного внутреннего объема щита
• Цвет: белый - соответствует стандартной цветовой гамме комплектующих IEK

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип A-S серия R10N устанавливается на DIN-рейку в распределительном щите. Для подключения используются клеммы, рассчитанные на провода сечением от 0,5 до 25 мм2. Обязательно соблюдать полярность: входные клеммы помечены L/N, выходные - T/L, T/N. Нулевой провод после УЗО не должен соединяться с заземлением или другими нулями вне этой группы - иначе возможны ложные срабатывания.

Не рекомендуется использовать этот УЗО в качестве основного аппарата для всей квартиры - лучше применять селективную схему: главный УЗО 100 мА на входе + несколько УЗО 30 мА на ответвлениях. Это исключит полное отключение питания при одной утечке.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип A-S серия R10N соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет технологию автоматического тестирования - кнопка «Т» позволяет проверить работоспособность без внешних приборов. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки. Защита от перегрузок и коротких замыканий не предусмотрена - требуется обязательная параллельная установка автомата с нужным номиналом (например, C63).

Преимущества

• Поддержка типа A - надежно работает с оборудованием, использующим импульсные источники питания
• Селективность и задержка отключения - минимизируют аварийные отключения в многоуровневых системах
• Высокая отключающая способность (10 кА) - обеспечивает безопасность при серьезных авариях
• Долгий срок службы (15 лет) - снижает затраты на обслуживание
• Стандартная ширина 2 модуля - легко встраивается в большинство щитов
• Удобная кнопка тестирования - позволяет регулярно проверять работоспособность

Ограничения применения

• Не предназначено для открытого монтажа - степень защиты IP20 требует установки в закрытом щите
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• Не подходит для трехфазных сетей - только для однофазных цепей
• Не рекомендуется для цепей с высоким уровнем естественной утечки (например, старые системы с плохой изоляцией)
• При температуре ниже -25 C возможны отказы - не используется в неотапливаемых наружных щитах

Примеры использования

• Защита розеточной группы в ванной комнате с бойлером
• Общий УЗО на входе в дом с номиналом 100 мА для предотвращения пожаров
• Щит на производстве с несколькими станками, где есть частые утечки через электродвигатели
• Система освещения с LED-светильниками и драйверами, создающими импульсный ток утечки
• Коттеджи с тепловыми насосами и инверторными кондиционерами

Практические советы

• Перед установкой проверьте сечение кабеля - не используйте провода больше 25 мм2, иначе контакт будет ненадежным
• При использовании в схеме с несколькими УЗО - выбирайте селективные модели (как этот) на входе, а 30 мА - на выходе
• Проверяйте работу кнопкой «Т» хотя бы раз в месяц
• Не подключайте ноль после УЗО к общей нулевой шине, если она объединяет другие цепи - это вызывает ложные срабатывания
• Убедитесь, что глубина щита ≥76 мм - иначе корпус не войдет полностью
• Для защиты детей и влажных зон лучше дополнительно установить УЗО 30 мА на конкретные розетки - 100 мА здесь лишь базовая защита
