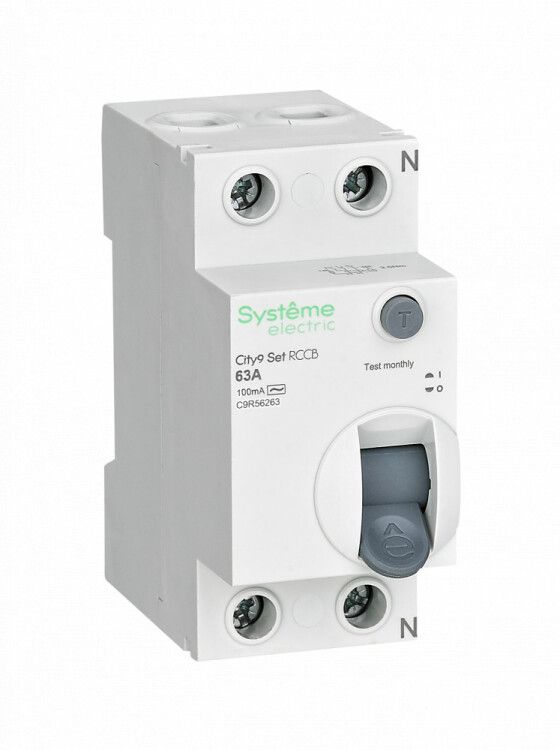

Выключатель дифференциального тока (УЗО) 2п 63А 100мА тип AC City9 Set 230В SE C9R56263 APC

Выключатель дифференциального тока (УЗО) 2 полюса 63А 100мА тип AC 230В от бренда Systeme Electric - это надёжное электромеханическое устройство для защиты человека от поражения электрическим током в бытовых и промышленных сетях 230 В. Артикул c9r56266 относится к серии City9 SET и предназначен для установки на DIN-рейку.

Назначение и область применения

УЗО 2 полюса 63А 100мА типа AC защищает людей от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям. Отличается высокой чувствительностью - срабатывает при утечке тока 100 миллиампер. Подходит для защиты групповых цепей освещения, розеток, оборудования в жилых домах, офисах, мастерских и на производстве. Особенно эффективен там, где есть риск повреждения изоляции проводов или заземления корпусов электрооборудования.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В
• Номинальный ток: 63 А - выдерживает нагрузку до 63 ампер без перегрева
• Дифференциальный ток: 100 мА - порог срабатывания при утечке тока
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для бытовых сетей)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6000 ампер
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри щита
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Глубина монтажа: 45 мм - требуется свободное пространство в распределительном щите
• Способ монтажа: на DIN-рейку 35 мм - стандартный способ фиксации в электрощитах

Совместимость и монтаж

УЗО c9r56266 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение возможно как сверху, так и снизу - удобно при компактной сборке щита. Клеммы закрыты и безопасны - исключают случайное прикосновение к токоведущим частям. Для правильной работы необходимо соблюдать полярность: L и N должны быть подключены строго согласно маркировке на корпусе. Устройство не имеет автоматического восстановления после срабатывания - его нужно вручную перевести во включенное положение.

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC 61009-1 для устройств защитного отключения. Электромеханическая конструкция обеспечивает работу даже при отсутствии напряжения питания - не зависит от внешнего источника энергии. Кнопка TEST позволяет ежемесячно проверять исправность устройства: при её нажатии создаётся искусственная утечка тока, и УЗО должно отключиться.

Преимущества

• Электромеханическая схема - надёжнее электронных аналогов, особенно при перебоях в питании
• Высокая отключающая способность (6 кА) - подходит для мест с возможными крупными КЗ
• Защита от всех видов переменного тока утечки - стандарт для бытовых и коммерческих объектов
• Безопасные клеммы - снижают риск травм при обслуживании
• Кнопка тестирования - позволяет легко контролировать работоспособность без специнструментов

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - требует обязательной установки автомата перед УЗО
• Тип AC - не реагирует на постоянный ток утечки (например, от импульсных БП); для таких случаев нужен тип A или B
• IP20 - нельзя использовать вне закрытых щитов, в сырых помещениях или на улице
• Работает только в сетях 230 В - не подходит для трёхфазных систем без дополнительных решений
• Не рекомендуется для защиты одиночных мощных приборов (стиральные машины, бойлеры) - лучше применять УЗО с током утечки 30 мА

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Общая защита осветительных цепей в квартире
• Щитовая защита на входе в частный дом или производственный участок
• Подключение к автоматическому выключателю 63А для формирования двухступенчатой системы защиты

Практические советы

• Перед установкой проверьте соответствие номинала УЗО (63А) и автомата - они должны быть одинаковыми или автмат должен иметь меньший номинал
• Учитывайте глубину монтажа (45 мм): в малогабаритных щитках может не хватить места - выбирайте модели с меньшей глубиной, если важно экономить пространство
• Проверяйте кнопку TEST хотя бы раз в месяц - это единственный способ удостовериться, что УЗО будет работать при аварии
• Если в помещении установлены современные приборы с импульсными источниками питания (LED-светильники, компьютеры, зарядки), рассмотрите возможность перехода на УЗО типа A - они более универсальны
• Не используйте этот УЗО как замену автомату - он не защищает от перегрузки! Обязательно сочетайте его с подходящим автоматическим выключателем.
