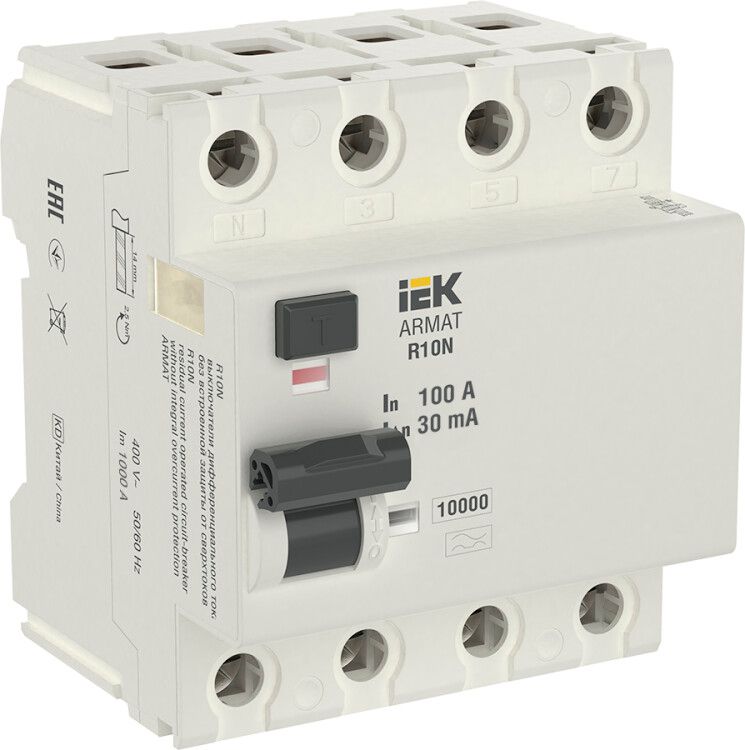

Выключатель дифференциальный (УЗО) R10N 4P 100А 30мА тип A ARMAT | AR-R10N-4-100A030 IEK

Выключатель дифференциального тока (УЗО) 4 полюса 100А 30мА тип A серия R10N - устройство защиты от утечек тока, предназначенное для обеспечения безопасности людей и предотвращения пожаров при повреждении изоляции. Произведён бренда IEK в серии ARMAT, артикул ar-r10n-4-100a030, подходит для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса 100А 30мА тип A серия R10N защищает от поражения электрическим током при контакте с токоведущими частями, а также предотвращает возгорание из-за утечек тока на землю. Подходит для защиты цепей с переменным током, где возможна утечка постоянного составляющего - например, в оборудовании с импульсными источниками питания: частотные преобразователи, сварочные аппараты, серверные стойки, системы освещения на основе LED-драйверов.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева;
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человеческой жизни;
• Тип по току утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки, включая импульсы от современной электроники;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В;
• Отключающая способность при КЗ: 10 кА - способен безопасно отключить цепь даже при максимальном токе короткого замыкания до 10 тысяч ампер;
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, исключает работу при наличии утечки на любом проводе;
• Номинальное напряжение изоляции (Ui): 500 В - повышенная изоляция между контактами и корпусом;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм) на рейке;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытых щитов;
• Диапазон температур: -25…+45 C - работает в неотапливаемых помещениях, на улице в шкафах, в холодных цехах;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с высокой влажностью;
• Глубина монтажа: 76 мм - требуется свободное пространство за DIN-рейкой;
• Цвет: белый - совместим с большинством стандартных щитов.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 100А 30мА тип A серия R10N монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускаются кабели сечением от 1,5 до 35 мм2. Нулевой провод подключается к клемме N, фазы - к L1–L3. Обязательно соблюдайте полярность: вход и выход должны быть правильно ориентированы. Устройство не имеет механической кнопки «Тест» - проверка осуществляется через внешний тестер или специализированные приборы. Установка возможна только в закрытом электрошкафе с уровнем защиты не ниже IP54.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4 полюса 100А 30мА тип A серия R10N соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Отключение происходит за время менее 30 мс при достижении порога 30 мА. Продукт прошёл сертификацию в системе ЕАС и имеет маркировку EAC. Гарантийный срок - 15 лет, что указывает на надёжность внутренних компонентов и качество сборки.

Преимущества

• Поддержка типа A - единственный вариант для защиты оборудования с выпрямителями и импульсной нагрузкой;
• Высокая отключающая способность (10 кА) - совместим с мощными вводами и распределительными щитами;
• 4-полюсная конструкция - гарантирует полное отключение всех проводников, включая ноль;
• Работа при низких температурах (-25 C) - подходит для зимнего монтажа вне помещений;
• Долгий срок службы (15 лет) - снижает затраты на обслуживание и замену.

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока 50 Гц;
• IP20 не допускает установку во влажных местах без дополнительной защиты (например, в банях, кухнях, на улице);
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий, требует параллельной установки автомата;
• Не рекомендован для бытовых однофазных цепей - слишком большой номинал (100 А) для квартир;
• Требует точного подключения нуля - неверное подсоединение может привести к ложному срабатыванию или отказу.

Примеры использования

• Защита трёхфазного станка с ЧПУ и частотным преобразователем;
• Щитовая защита конвейерной линии на заводе с несколькими двигателями;
• Обеспечение безопасности в IT-серверной комнате с UPS и блоками питания;
• Распределительный щит торгового центра с LED-освещением и электроникой;
• Промышленный котельный пункт с насосами и контроллерами.

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинала автомата - он должен быть равен или меньше 100 А, чтобы не перегружать УЗО;
• Перед первым запуском используйте тестер дифференциального тока - проверьте срабатывание при 30 мА;
• Не соединяйте ноль после УЗО с заземлением - это вызовет ложные срабатывания;
• При установке в щите оставляйте минимум 10 мм свободного места вокруг - для теплоотвода и удобства обслуживания;
• Для многоквартирных домов или крупных объектов лучше использовать селективные УЗО (тип S), но этот экземпляр - обычный, поэтому не сочетайте с другими УЗО без координации времени срабатывания.
