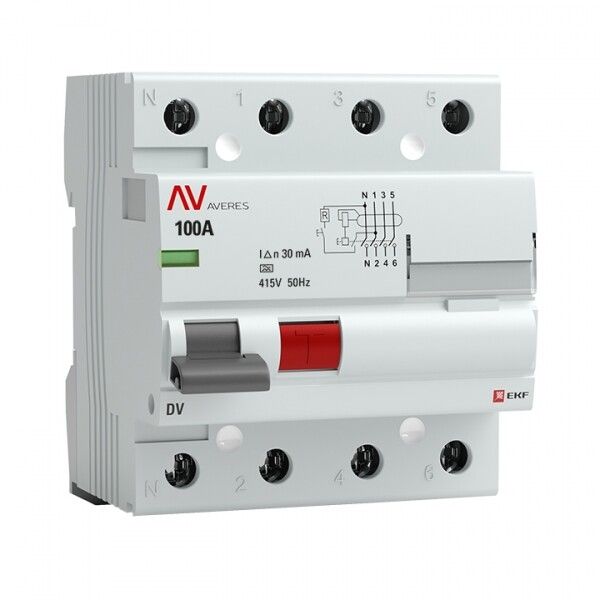

Выключатель дифференциальный (УЗО) DV 4п 100А 30мА тип A AVERES | rccb-4-100-30-a-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 100 А 30 мА тип A электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от поражения током и предотвращения пожаров, вызванных утечками тока. Подходит для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

УЗО предназначено для отключения электрической цепи при появлении дифференциального тока - то есть когда часть тока утекает не через ноль, а через землю, например, через человека или повреждённую изоляцию. Чувствительность 30 мА обеспечивает защиту жизни: такой ток уже опасен, но УЗО успевает сработать до причинения вреда. Применяется в сетях переменного тока 400 В, частотой 50 Гц. Особенно актуально в местах с повышенной влажностью: банях, кухнях, мастерских, насосных станциях, на производстве. Обязательно используется в паре с автоматическим выключателем - само УЗО не защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствителен даже к малым утечкам
• Тип тока утечки: A - реагирует на переменный ток и пульсирующий постоянный (например, от современных преобразователей, светодиодных светильников, зарядных устройств)
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных систем
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при большом КЗ
• Напряжение изоляции: 660 В - высокий запас прочности изоляции
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Поперечное сечение провода: 1–25 мм2 - подходит для медных жил от тонких до мощных
• Ширина по модулям: 4M - занимает 4 стандартных места на DIN-рейке
• Глубина монтажа: 50 мм - требует достаточного пространства внутри щита
• Рабочая температура: от -10C до +50C - подходит для помещений с нормальным климатом
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; устанавливается только во внутренних щитах
• Частота: 50 Гц - для сетей России и Европы
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный климат с возможными колебаниями температуры и влажности
• Род тока: AC - работает только с переменным током

Совместимость и монтаж

УЗО монтируется на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется после отключения питания. Подключение проводов: входные - сверху, выходные - снизу. Все клеммы закрыты защитными шторками - исключают случайное прикосновение. Провода сечением 1–25 мм2 затягиваются одним винтом. Устройство совместимо со всеми автоматами, соответствующими классу B, C, D, при условии, что их номинальный ток не превышает 100 А. Для полноценной защиты рекомендуется комбинировать с автоматом на 100 А или ниже. Наличие окна для маркировки позволяет легко идентифицировать цепь. Установка в щите должна обеспечивать доступ к кнопке тестирования - её используют ежемесячно для проверки работоспособности.

Безопасность и стандарты

УЗО соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Это гарантирует соответствие требованиям безопасности, точности срабатывания и долговечности. Электромеханическая конструкция означает, что устройство работает без внешнего питания - срабатывает даже при отсутствии напряжения в сети. Такой принцип надёжнее электронных аналогов, особенно при авариях.

Преимущества

• Электромеханический принцип работы - не зависит от наличия напряжения, отказоустойчив
• Высокая отключающая способность (10 кА) - выдерживает большие токи КЗ
• Защитные шторки на клеммах - снижают риск травм при обслуживании
• Окно реального положения контактов - видно, отключено ли устройство механически
• Литая лицевая панель - прочная, не деформируется, не трескается
• Поддержка типа A - эффективно противодействует утечкам от оборудования с выпрямителями (частотные преобразователи, ИБП, LED-освещение)
• Доступны аксессуары - можно добавить дистанционное управление или сигнализацию

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель
• IP20 - нельзя устанавливать на улице, в сырых помещениях без корпуса
• Работает только с переменным током - не подходит для систем постоянного тока
• Требует свободного места в щите: глубина 50 мм и 4 модуля ширины
• Не предназначен для частых включений/выключений - не является обычным рубильником
• При температуре ниже -10C возможны задержки срабатывания

Примеры использования

• Щитовая на этаже многоквартирного дома - защита всей квартиры от утечек
• Производственный участок с металлообрабатывающими станками - где возможны пробои на корпус
• Автомобильный сервис - там, где используются сварочные аппараты и частотники
• Фермерские хозяйства - защита насосов, освещения в животноводческих помещениях
• Объекты с большим числом электроники: серверные комнаты, офисы с компьютерами и UPS

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы автомат перед ним был на равный или меньший ток (не более 100 А)
• Проверяйте работу устройства каждый месяц - нажимайте кнопку “T” (тест)
• Не используйте УЗО вместо автомата - они решают разные задачи
• При установке в старый щит убедитесь, что хватает места: 4 модуля и 50 мм глубины
• Если в цепи много устройств с выпрямителями (LED, Wi-Fi, зарядки) - тип A обязателен, тип AC не справится
• При использовании нескольких УЗО - применяйте селективные (время срабатывания 0,3 с), чтобы избежать массового отключения
• Гарантия 10 лет - при соблюдении условий эксплуатации служит долго, но регулярная проверка обязательна
