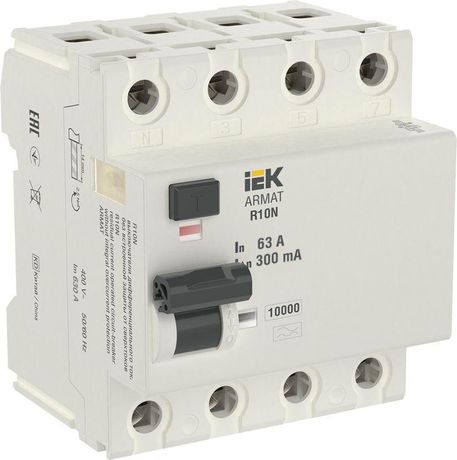

Выключатель дифференциальный (УЗО) R10N 4P 63А 300мА тип A ARMAT | AR-R10N-4-063A300 IEK

Выключатель дифференциального тока (УЗО) 4 полюса 63А 300мА тип A серия R10N - устройство для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Произведён бренда IEK в серии ARMAT, артикул ar-r10n-4-063a300, предназначен для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса 63А 300мА тип A серия R10N защищает от утечек тока, которые могут возникнуть при повреждении изоляции проводов, неисправностях оборудования или контакте человека с токоведущими частями. Подходит для защиты цепей с переменным током, где есть импульсные нагрузки - например, частотные преобразователи, сварочные аппараты, компьютерные системы, серверные помещения, промышленные станки и конвейеры. Применяется в трёхфазных сетях 400 В с глухозаземлённой нейтралью.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство выдерживает без срабатывания
• Дифференциальный ток срабатывания: 300 мА - чувствительность к утечкам, при которой автомат отключается
• Тип по току утечки: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от выпрямителей и ЭПРА)
• Номинальное напряжение: 400 В - рабочее напряжение трёхфазной сети
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных перегрузках по напряжению
• Отключающая способность при КЗ: 10 кА - способность выдерживать и отключать ток короткого замыкания до 10 тысяч ампер
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Ширина: 4 модуля - занимает 4 стандартных места на DIN-рейке (72 мм)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные жилы до этого сечения
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Способ монтажа: DIN-рейка - фиксируется на стандартной рейке 35 мм
• Глубина монтажа: 76 мм - требует свободного пространства в шкафу
• Рабочая температура: от -25C до +45C - допустимый диапазон для помещений с контролируемым микроклиматом
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, с возможностью работы в неотапливаемых помещениях
• Цвет: белый - соответствует стандартному цвету корпусов в промышленных щитах
• Гарантийный срок: 15 лет - длительная надёжность производства

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 63А 300мА тип A серия R10N совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа требуется минимум 76 мм свободной глубины внутри щита. Подключение осуществляется через верхние и нижние клеммы: вход - сверху, выход - снизу. Жилы кабеля должны быть зачищены на 8–10 мм, затянуты моментом 1,5–2 Нм. Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке. Устройство не имеет встроенного теплового или электромагнитного автомата - его необходимо устанавливать последовательно с автоматическим выключателем на 63 А для защиты от перегрузок и КЗ.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4 полюса 63А 300мА тип A серия R10N соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствие типу A обеспечивает защиту от современных видов утечек, включая те, что возникают от импульсных источников питания. Отключающая способность 10 кА соответствует классу B согласно международным нормам. Устройство прошло проверку на механическую прочность, термическую стойкость и долговечность срабатываний.

Преимущества

• Защита типа A - единственная подходящая для современного оборудования с выпрямителями (частотники, ИБП, LED-драйверы)
• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных аварийных режимах
• Долгий срок службы (15 лет) - снижает необходимость частой замены
• Устойчивость к температурным колебаниям (-25…+45 C) - подходит для установки в неотапливаемых щитовых
• Стандартная ширина 4 модуля - легко интегрируется в существующие распределительные щиты

Ограничения применения

• Не применяется в однофазных сетях 230 В - требует четырёхпроводной трёхфазной системы
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель перед ним
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытых щитах без дополнительной защиты
• Не подходит для систем IT (с изолированной нейтралью) - требует глухозаземлённой нейтрали
• Не рекомендован для цепей с высоким уровнем помех (например, рядом с мощными инверторами без фильтров)

Примеры использования

• Щит управления промышленным станком с ЧПУ - защита от утечек через двигатель и преобразователь частоты
• Распределительный щит офисного здания - защита группы розеток с серверами и оргтехникой
• Щит освещения на складе с LED-светильниками и драйверами - предотвращение пожара при пробое в драйвере
• Оборудование пищевой промышленности - защита насосов, конвейеров и мойки с повышенной влажностью (при условии герметичного щита)

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - не используйте жилы больше 25 мм2, чтобы избежать перегрева клемм
• Подключайте все четыре полюса: L1, L2, L3, N - пропуск нулевого провода нарушает работу дифзащиты
• Проверяйте работоспособность кнопкой “T” ежемесячно - тестирование не требует специнструментов
• Установите УЗО после автоматического выключателя на 63 А - порядок важен для координации защиты
• Если в щите много таких устройств - группируйте нагрузки по зонам, чтобы минимизировать количество отключений
• Для помещений с высокой запылённостью используйте внешнюю защитную крышку - внутренняя степень IP20 недостаточна
