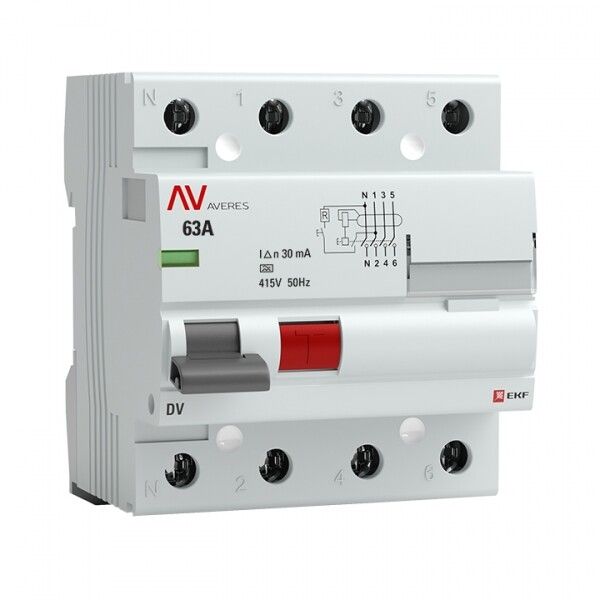

Выключатель дифференциальный (УЗО) DV 4п 63А 30мА тип A AVERES | rccb-4-63-30-a-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 30 мА тип A электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Подходит для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

УЗО 4 полюса 63 А 30 мА типа A предназначено для защиты от токов утечки, которые могут возникнуть при повреждении изоляции, прикосновении к токоведущим частям или неисправностях оборудования. Особенно важно применение этого устройства там, где есть риск поражения током - в ванных комнатах, на кухнях, в мастерских, на производствах с металлообрабатывающим оборудованием. УЗО не защищает от перегрузок и КЗ - для этого требуется совмещение с автоматическим выключателем. Применяется в сетях переменного тока 400 В, 50 Гц, в помещениях с уровнем загрязнения 2.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может безопасно пропускать.
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения УЗО отключится, чтобы предотвратить опасность для жизни.
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей в современной технике: стиральные машины, ИБП, светодиодные драйверы).
• Количество полюсов: 4 - позволяет отключать все фазы и ноль одновременно, что необходимо для трёхфазных систем с нулевым проводом.
• Номинальная отключающая способность: 10 кА - способность выдерживать и отключать ток короткого замыкания до 10 000 А без выхода из строя.
• Номинальное напряжение: 400 В / изоляция: 660 В / импульсное напряжение: 4000 кВ - обеспечивает безопасную работу даже при кратковременных скачках напряжения.
• Поперечное сечение провода: 1–25 мм2 - подходит для медных жил стандартной толщины, используемых в силовых цепях.
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды. Только для внутренней установки в закрытых щитах.
• Ширина: 4 модуля - занимает 72 мм по стандарту DIN.
• Глубина монтажа: 50 мм - требует достаточного места внутри щита.
• Рабочий диапазон температур: -10...+50 C - подходит для большинства помещений, но не для холодных необогреваемых зонах ниже -10 C.
• Частота: 50 Гц - рассчитано на стандартную сеть РФ и Европы.
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в условиях повышенной влажности и колебаний температуры, характерных для промышленных зон.

Совместимость и монтаж

УЗО 4 полюса 63 А 30 мА тип A монтируется на DIN-рейку шириной 35 мм. Совместим со всеми стандартными щитами, соответствующими IEC 60947. Для правильного подключения: фазы L1, L2, L3 и N должны быть подведены к соответствующим клеммам, указанным на корпусе. Ноль обязательно подключается через УЗО - иначе защита не будет работать. Клеммы имеют защитные шторки, поэтому подключение можно выполнять при отключенном питании. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не рекомендуется использовать многожильные провода без наконечников - возможен плохой контакт.

Безопатность и стандарты

УЗО соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Это гарантирует соответствие требованиям безопасности, проверенным в лабораторных условиях. Сертифицировано для использования в бытовых и промышленных сетях. Гарантийный срок - 10 лет (120 месяцев), что подтверждает высокую надёжность конструкции.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, сохраняет функциональность даже при отключении напряжения.
• Индикатор положения контактов - видно, отключено ли устройство, даже если кнопка “Тест” не нажата.
• Защитные шторки на клеммах - снижают риск случайного прикосновения к токоведущим частям при обслуживании.
• Литая лицевая панель - прочнее, чем пластиковые детали, не деформируется при нагреве.
• Окно для маркировки - удобно для идентификации цепи в сложных щитах.
• Поддержка дополнительных аксессуаров - возможно подключение блоков сигнализации, дистанционного управления или дополнительных контактов.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока AC 50 Гц.
• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата перед УЗО.
• IP20 - нельзя устанавливать во влажных местах вне щита (бани, улица, подвалы без герметизации).
• Не рекомендовано использование при температуре ниже -10 C - возможны отказы в работе.
• Требуется точное соблюдение полярности при подключении нуля - неверное подключение может привести к ложным срабатываниям или отказу защиты.

Примеры использования

• Щитовая в квартире - защита всей группы розеток в ванной и кухне.
• Производственный участок - защита трёхфазного станка с ЧПУ, где используется преобразователь частоты (тип A - необходим для таких нагрузок).
• Автомобильный сервис - защита зарядных устройств и сварочных аппаратов.
• Жилые дома с газовыми котлами - защита цепей насосов и автоматики, работающих от сети 220/380 В.

Практические советы

• Выбирая УЗО, всегда проверяйте, что автоматический выключатель имеет подходящий номинал (например, 63 А) и класс отключения (B/C/D) - он должен быть установлен перед УЗО.
• При монтаже в щите с несколькими УЗО - делайте раздельные группы по зонам (розетки, освещение, оборудование), чтобы минимизировать количество отключений при аварии.
• Обязательно тестируйте УЗО ежемесячно кнопкой “T” - это проверяет механическую часть и сенсорный элемент.
• Если УЗО часто срабатывает без явной причины - проверьте изоляцию проводки, особенно старых линий, и наличие параллельных заземлений.
• Для промышленных объектов с большим числом электронных устройств - тип A обязателен. Тип AC недостаточен.
