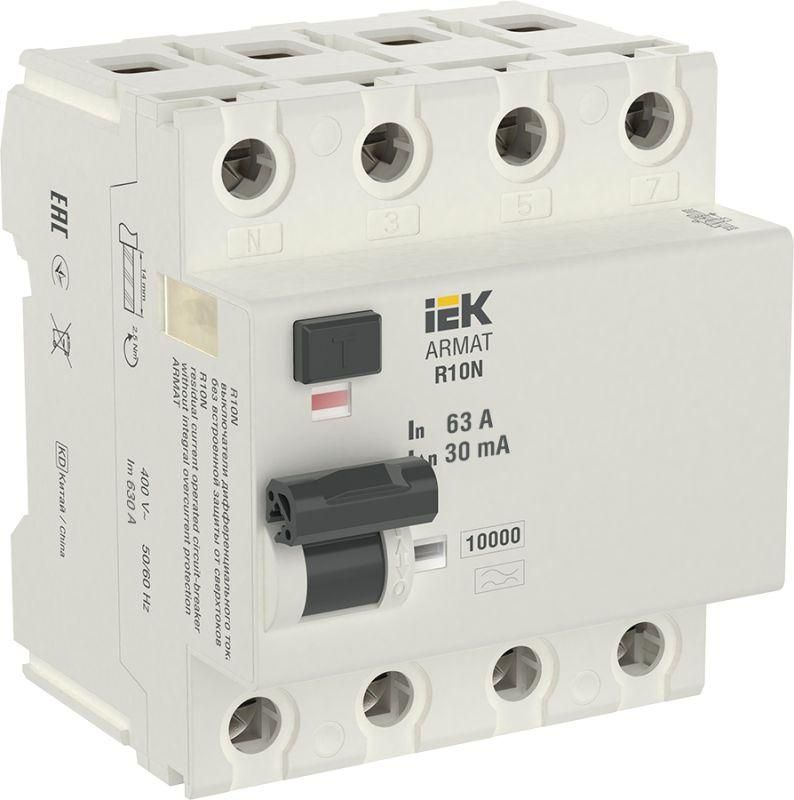

Выключатель дифференциальный (УЗО) R10N 4P 63А 30мА тип A ARMAT | AR-R10N-4-063A030 IEK

Выключатель дифференциального тока (УЗО) 4 полюса 63А 30мА тип A серия R10N - устройство для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Применяется в распределительных щитах промышленных объектов и коммерческих помещений. Бренд IEK, артикул ar-r10n-4-063a030.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса 63А 30мА тип A серия R10N защищает от утечек тока, которые могут вызвать поражение человека или возгорание из-за повреждённой изоляции. Подходит для установки в трёхфазных сетях с рабочим напряжением 400 В. Чувствителен к переменному и импульсному постоянному току утечки - поэтому идеален для оборудования с частотными преобразователями, сварочных аппаратов, компьютерных систем и других современных нагрузок.

Технические характеристики

• Номинальный ток: 63 А - выдерживает длительную нагрузку до этого значения без перегрева
• Дифференциальный ток срабатывания: 30 мА - чувствителен даже к малым утечкам, безопасен для человека
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Тип по току утечки: A - реагирует на переменный и выпрямленный импульсный ток утечки
• Номинальное напряжение: 400 В - для трёхфазных сетей 230/400 В
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между контактами
• Отключающая способность при КЗ: 10 кА - способен отключить цепь при аварийном токе короткого замыкания до 10 тысяч ампер
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (17,5 мм каждый)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку - стандартный крепёж для шкафов управления
• Рабочая температура: от -25C до +45C - подходит для неотапливаемых помещений
• Глубина монтажа: 76 мм - требуется место в шкафу для свободного монтажа
• Цвет: белый - совместим с большинством стандартных щитов
• Гарантия: 15 лет - один из самых длинных сроков в классе аналогичных устройств
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температур

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 63А 30мА тип A серия R10N устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность: входные клеммы помечены L1–L3 и N, выходные - соответственно T1–T3 и T.N. Нулевой провод обязательно проходит через устройство - нельзя использовать обходной ноль. Подключение кабелей сечением до 25 мм2 требует использование специальных наконечников при многожильных проводах. Устройство совместимо со всеми автоматическими выключателями серии R10N и другими изделиями IEK, установленными на одной рейке.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4 полюса 63А 30мА тип A серия R10N соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Отличается высокой степенью отказоустойчивости благодаря двухступенчатой механической блокировке и самодиагностике. При отказе внутреннего механизма устройство остаётся в положении «выключено» - исключает риск продолжения питания при потере защиты. Сертифицирован для использования в электроустановках до 1000 В переменного тока.

Преимущества

• Защита типа A - единственная подходящая для современного оборудования с электроникой (частотники, ИБП, LED-драйверы)
• Высокая отключающая способность 10 кА - обеспечивает надёжность даже при серьёзных авариях
• 15-летняя гарантия - указывает на долговечность материалов и сборки
• Широкий диапазон температур - можно устанавливать в холодных помещениях, на улице внутри щита
• Поддержка кабелей до 25 мм2 - снижает необходимость в переходниках и адаптерах

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP20 не защищает от воды и пыли
• Не работает при отсутствии нулевого провода - обязательна четырёхпроводная система TN-S или TN-C-S
• Не рекомендуется для однофазных сетей без необходимости защиты всех фаз - лучше выбрать 2-полюсный вариант
• Не подходит для цепей с постоянным током утечки выше 6 мА постоянного компонента - возможны ложные срабатывания
• Не используется в качестве основного рубильника - всегда применяется в паре с автоматическим выключателем

Примеры использования

• Щиты на производстве: защита станков с ЧПУ, насосов, конвейеров с частотными преобразователями
• Коммерческие здания: серверные комнаты, офисы с большим числом ЭВМ и оргтехники
• Объекты общественного питания: кухни с индукционными плитами, микроволновками, кофе-машинами
• Автомобильные сервисы: зарядные станции, сварочные аппараты, освещение с драйверами
• Жилые дома: отдельные группы розеток в ванных, кухнях, бассейнах - при условии наличия трёхфазного ввода

Практические советы

• Перед монтажом проверьте целостность изоляции кабелей - УЗО не спасёт от пробоя между фазами
• Не подключайте несколько УЗО последовательно - это увеличивает вероятность ложных срабатываний
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - особенно в условиях повышенной влажности
• При использовании в щите с несколькими УЗО - выбирайте селективные модели (тип S) для старших уровней, чтобы избежать массового отключения
• Убедитесь, что глубина шкафа минимум 80 мм - необходимо пространство для ручки и кабельного ввода
• Для сложных систем используйте схему с групповым УЗО 100 мА и местными 30 мА - это повысит надёжность и удобство диагностики
