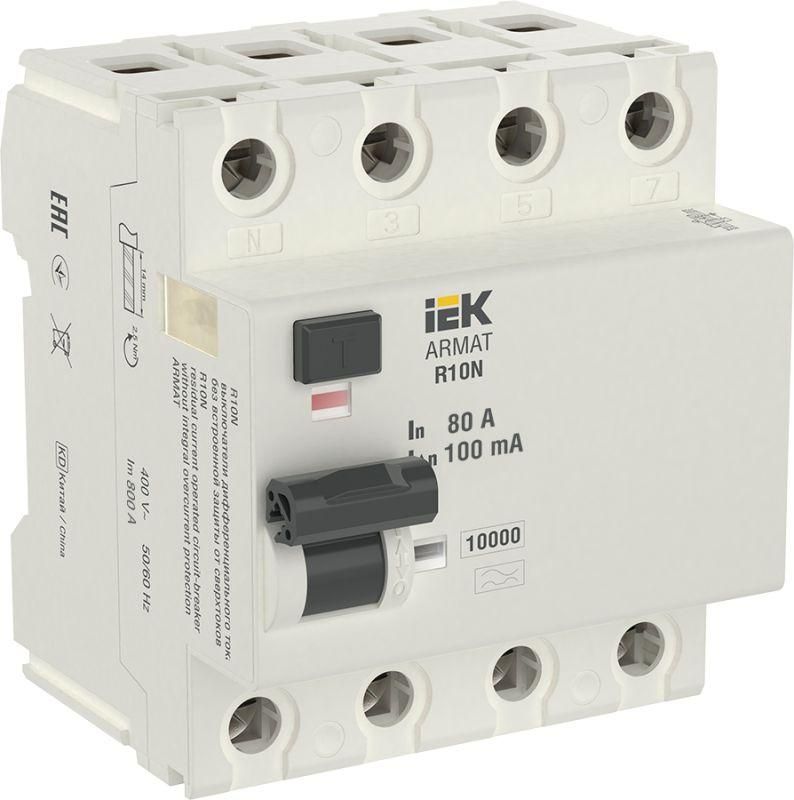

Выключатель дифференциальный (УЗО) R10N 4P 80А 100мА тип A ARMAT | AR-R10N-4-080A100 IEK

Выключатель дифференциального тока (УЗО) 4-полюсный 80А 100мА тип A серия R10N - устройство для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Продукт бренда IEK из серии ARMAT рассчитан на установку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4-полюсный 80А 100мА тип A серия R10N защищает от утечек тока, которые могут возникнуть при повреждении изоляции проводов, неисправностях оборудования или контакте человека с токоведущими частями. Подходит для использования в трёхфазных сетях 400 В, где требуется высокий уровень безопасности - например, на производствах, в котельных, на складах, в больницах и торговых центрах. Отличается повышенной чувствительностью к импульсным и постоянным утечкам благодаря типу A.

Технические характеристики

• Номинальный ток: 80 А - выдерживает нагрузку до этого значения без перегрева
• Дифференциальный ток срабатывания: 100 мА - сработает при утечке свыше 0,1 А
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Тип по току утечки: A - реагирует на переменный и выпрямленный импульсный ток утечки (например, от частотных преобразователей, ИБП, светодиодных светильников)
• Номинальное напряжение: 400 В - для трёхфазных систем 230/400 В
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную работу при кратковременных перенапряжениях
• Отключающая способность при КЗ: 10 кА - способен отключить цепь даже при максимальном токе короткого замыкания
• Ширина: 4 модуля - занимает 72 мм в щите по стандарту DIN
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные провода
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли - требует установки внутри закрытого щита
• Способ монтажа: на DIN-рейку - стандартный крепёж для промышленных щитов
• Глубина монтажа: 76 мм - учитывать при проектировании глубины шкафа
• Рабочая температура: от -25C до +45C - подходит для неотапливаемых помещений
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью работы в помещениях с повышенной влажностью
• Цвет: белый - соответствует стандартному цвету электрооборудования
• Гарантия: 15 лет - один из самых длинных сроков в классе аналогичных устройств

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4-полюсный 80А 100мА тип A серия R10N устанавливается на DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на кабели сечением до 35 мм2. Обязательно соблюдать полярность: входные и выходные провода не меняются местами. Ноль обязательно подключается через УЗО - иначе защита не будет работать. Устройство совместимо с автоматическими выключателями других производителей, если они также установлены на DIN-рейку и имеют подходящую ширину. Не рекомендуется использовать с оборудованием, создающим постоянный ток утечки выше 100 мА - это вызовет ложные срабатывания.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4-полюсный 80А 100мА тип A серия R10N соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Сертифицирован для применения в РФ и странах ЕАЭС. Защита типа A обеспечивает соответствие современным нормам по безопасности в помещениях с электроникой, включая оборудование с импульсными источниками питания. Устройство имеет механический указатель состояния - видно, сработало ли УЗО.

Преимущества

• Тип A - единственная возможность надёжной защиты при использовании современной техники (частотные преобразователи, LED-освещение, компьютеры)
• Высокая отключающая способность (10 кА) - гарантирует безопасность даже при аварийных режимах
• Долгий срок службы и 15-летняя гарантия - снижают затраты на обслуживание
• Поддержка большого сечения кабеля (до 35 мм2) - удобно для силовых линий
• Климатическое исполнение УХЛ4 - работает в условиях неотапливаемых помещений и при низких температурах

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 исключает воздействие влаги и пыли
• Не подходит для однофазных цепей без необходимости защиты всех четырёх проводников - лучше выбрать 2-полюсный вариант
• Не следует применять там, где есть постоянные утечки тока более 100 мА - например, старые системы освещения с плохой изоляцией
• Не является заменой обычному автомату - необходимо сочетание с аппаратом защиты от перегрузок и КЗ

Примеры использования

• Защита трёхфазного станка с ЧПУ, использующего частотный преобразователь
• Щитовая на складе с LED-подсветкой и системами видеонаблюдения
• Распределительный щит медицинского учреждения с ИБП и жизненно важным оборудованием
• Общий ввод в административное здание с множеством электронных устройств

Практические советы

• Перед установкой проверьте, что нулевой провод проходит через УЗО - иначе защита не активируется
• При монтаже в щитах с ограниченной глубиной - убедитесь, что свободно 76 мм за рейкой
• Для групповой защиты нескольких потребителей - выбирайте УЗО с током срабатывания 100–300 мА, чтобы избежать ложных срабатываний
• Проверяйте работоспособность кнопкой “Т” ежемесячно - это обязательная процедура согласно правилам эксплуатации
• Не соединяйте несколько УЗО последовательно - это может привести к некорректной работе
• При замене - убедитесь, что новый прибор имеет тот же тип (A) и номинальный ток (80 А), иначе система защиты окажется недостаточной
