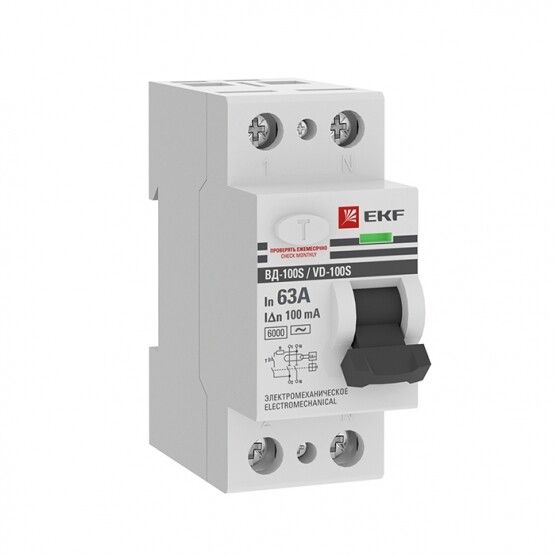

Выключатель дифференциальный (УЗО) ВД-100 селективное 2п 63А 100мА (тип АС, эл-мех) 6кА PROximа | elcb-2-6-63-100S-em-pro EKF (замена - E1026MS63100

Устройство защитного отключения ВД-100 от EKF - электромеханический двухполюсный прибор с селективной защитой на 63 А и дифференциальным током 100 мА. Он предназначен для обеспечения безопасности в распределительных щитах жилых, коммерческих и промышленных объектах, особенно там, где требуется координированная работа с другими защитными устройствами.

Назначение и область применения

УЗО ВД-100 защищает людей от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования, находящимися под напряжением. Также он предотвращает возгорание, вызванное длительным током утечки, который может развиваться в аварийных условиях. Устройство работает в паре с автоматическим выключателем - сам по себе оно не защищает от перегрузок и КЗ.

Подходит для установки в распределительных щитах многоквартирных домов, офисов, производственных цехов, складских помещений и других мест, где важна надёжная и скоординированная защита. Особенно эффективно применяется в многоступенчатых системах, где нужна селективность - чтобы при срабатывании одно УЗО не отключало всю цепь.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без перегрева
• Дифференциальный ток: 100 мА - чувствителен к утечкам выше этой величины
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный тип для бытовых и промышленных сетей)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до этого тока
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Электромеханическое исполнение - работает без внешнего питания, надёжнее в случае сбоев сети
• Селективная защита: да - имеет задержку отключения, что позволяет координировать работу с другими УЗО ниже по цепи
• Номинальное напряжение: 230 В / 660 В (изоляция) - рассчитан на стандартную сеть 230 В, но изоляция выдерживает до 660 В
• Частота: 50 Гц - оптимизирован для российской сети
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Монтаж: 2 модуля DIN, глубина 74 мм - занимает мало места, легко встраивается в шкафы
• Сечение провода: 1–25 мм2 - подходит для большинства силовых кабелей
• Рабочая температура: от -25C до +50C - можно устанавливать в неотапливаемых помещениях, на улице внутри щитов
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

УЗО ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы для проводов сечением от 1 до 25 мм2. Обязательно соблюдать полярность: входные клеммы помечены L/N, выходные - соответственно. Монтаж возможен как в новых, так и в существующих щитах с достаточным свободным местом.

Для полноценной защиты обязательно используйте УЗО ВД-100 в сочетании с автоматическим выключателем на 63 А или меньший, соответствующий нагрузке. Само УЗО не отключает при перегрузках - только при утечке тока.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - важно для аварийных ситуаций. Устойчивость к импульсному току 6 кА и номинальное импульсное напряжение 4 кВ обеспечивают сохранность функционала после скачков напряжения, характерных для промышленных объектов.

Преимущества

• Селективность с задержкой - минимизирует массовые отключения в сложных системах
• Электромеханическое исполнение - не зависит от качества электросети, работает при любых перебоях
• Широкий диапазон рабочих температур - подходит для холодных регионов и неотапливаемых щитовых
• Высокая отключающая способность (6 кА) - надёжно справляется с аварийными режимами
• Длинная гарантия (7 лет) - свидетельствует о высоком качестве сборки

Ограничения применения

• Не предназначено для защиты от постоянного тока утечки - для таких задач нужны УЗО типа А или Б
• IP20 - нельзя устанавливать во влажных или пыльных местах вне закрытого щита
• Не защищает от перегрузок и коротких замыканий - обязательна установка с автоматом
• Не рекомендуется для цепей с высоким уровнем импульсных помех без дополнительной фильтрации

Примеры использования

• Защита группы розеток в кухне или ванной комнате в квартире
• Общее УЗО на этаже в многоквартирном доме перед группами розеток и освещения
• Щитовая на производстве для защиты линий станков, насосов, конвейеров
• Система с несколькими УЗО: верхний - ВД-100 (селективный, 100 мА), нижние - 30 мА на отдельные группы

Практические советы

• Перед монтажом проверьте сечение кабеля - не используйте провода меньше 1 мм2 или больше 25 мм2
• При установке в щите с ограниченной глубиной учтите, что ВД-100 требует 74 мм - не забудьте про запас на соединения
• Избегайте установки рядом с источниками тепла (например, термореле или нагреватели) - это снижает срок службы
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это обязательная процедура для всех УЗО
• Для систем с большим количеством электроники (частотники, ИБП) лучше применять УЗО типа А - ВД-100 (тип AC) может давать ложные срабатывания
