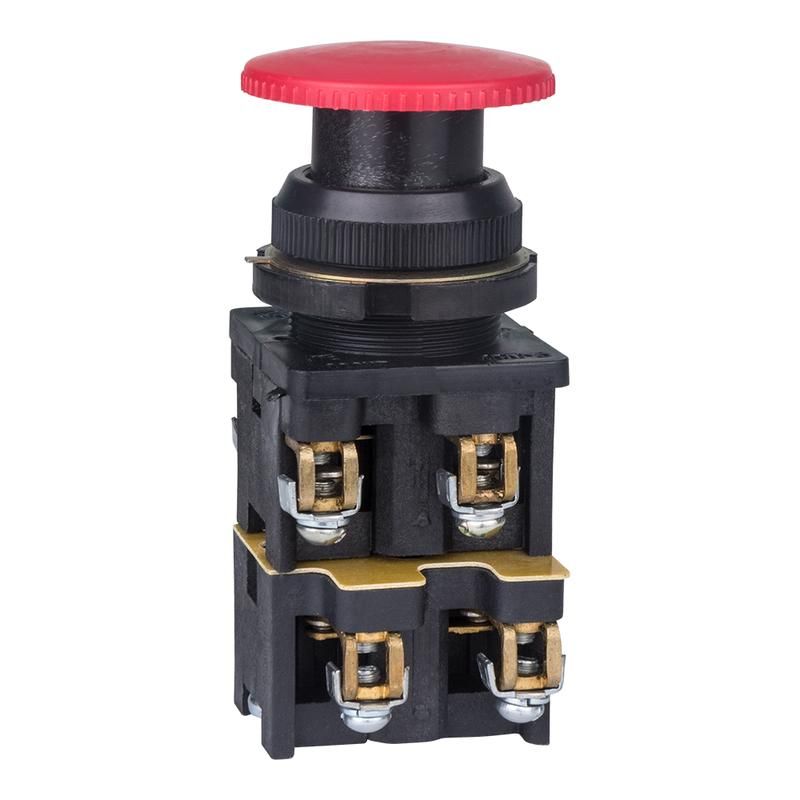

Выключатель кнопочный КЕ 022-У3-исп.1 (красный)| 281283 | КЭАЗ

Выключатель кнопочный КЕ 022-У3-исп.1 (красный) от КЭАЗ предназначен для ручного управления электрическими цепями в системах автоматизации - например, для запуска, остановки или аварийной остановки оборудования. Модель отличается надёжным грибовидным толкателем, четырьмя нормально замкнутыми контактами и защитой IP40, что делает её подходящей для промышленных условий. Артикул 281283 соответствует сериям устройств подачи команд и сигналов.

Назначение и область применения

Выключатель кнопочный КЕ 022-У3-исп.1 (красный) используется для включения и выключения цепей управления в оборудовании, где требуется ручная команда. Подходит для работы с переменным и постоянным током до 690 В. Часто применяется на станках, конвейерах, насосных станциях и других промышленных установках. Красный цвет кнопки указывает на функцию аварийной остановки - согласно стандартам безопасности, такой цвет используют для экстренных действий.

Технические характеристики

• Напряжение: до 690 В (AC/DC)
• Тип толкателя: грибовидный - удобен для быстрого нажатия даже в перчатках
• Количество нормально замкнутых контактов: 4 - позволяют разрывать несколько цепей одновременно
• Способ монтажа: на лицевую панель через отверстие диаметром 30,5 мм
• Тип подключения: винтовые зажимы - совместимы с проводами до 2,5 мм2
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли
• Самовозврат: отсутствует - кнопка остаётся в нажатом положении до ручного освобождения
• Цвет кнопки: красный; цвет переднего кольца: чёрный - контрастная визуальная сигнализация
• Конструкция линзы: круглая, плоская - обеспечивает равномерное распределение усилия при нажатии
• Количество постов: один - единственный механизм управления

Совместимость и монтаж

Выключатель КЕ 022-У3-исп.1 (красный) монтируется в панели через круглое отверстие диаметром 30,5 мм. Установка требует предварительного сверления - точный размер важен, так как меньшее отверстие не позволит вставить корпус, а большее - нарушит герметичность и фиксацию. Переднее черное кольцо плотно прилегает к поверхности панели, исключая люфт. Для подключения используйте винтовые зажимы: затягивайте клеммы с моментом 0,4–0,5 Нм, чтобы избежать повреждения пластмассового корпуса. Не рекомендуется использовать с кабелями больше 2,5 мм2 - они не войдут в клеммы.

Безопасность и стандарты

Выключатель КЕ 022-У3-исп.1 (красный) соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления. Цветовая маркировка (красный) соответствует международному стандарту IEC 60204-1 для аварийных остановок. Степень защиты IP40 гарантирует защиту от твёрдых объектов размером более 1 мм, но не является водонепроницаемой - не применять во влажных средах или там, где возможны брызги воды.

Преимущества

• Четыре нормально замкнутых контакта - позволяют контролировать сразу несколько цепей без дополнительных реле
• Грибовидный толкатель - легко активируется даже в условиях ограниченного доступа или с перчатками
• Фиксированное положение - не самовозврат позволяет сохранить состояние “останов” до явного действия оператора
• Чёрное переднее кольцо - снижает блики, улучшает видимость в плохо освещённых местах
• Производство КЭАЗ - проверенная надёжность в промышленных условиях

Ограничения применения

• Не подходит для помещений с высокой влажностью, мытьём шлангами или воздействием жидкостей - IP40 не защищает от воды
• Не рассчитан на частое механическое воздействие - длительная работа в режиме “нажато” может снизить срок службы контактов
• Отсутствие самовозврата требует ручного возвращения - не подходит для импульсных команд
• Максимальное сечение провода - 2,5 мм2; большие жилы не поместятся в клеммах
• Работает только в закрытых щитах или панелях - не предназначен для открытого монтажа вне корпуса

Примеры использования

• Аварийная остановка станка - красная кнопка на пульте управления
• Остановка конвейера в случае перегрузки - встроена в раму машины
• Запуск системы вентиляции после обслуживания - кнопка рядом с входом в помещение
• Интерфейс управления в сборочном цехе - сочетание с другими кнопками КЕ серии

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно соответствовать 30,5 мм +-0,2 мм
• Подключение проводов выполняйте при отключенном питании - даже при малом напряжении есть риск поражения
• Используйте только медные провода - алюминиевые несовместимы с винтовыми клеммами этого типа
• При необходимости замены - открутите заднюю крышку, отсоедините провода и выньте механизм из панели
• Для долговечности не допускайте ударов по кнопке - она не предназначена для силового удара, только для мягкого нажатия
• Проверяйте целостность контактов каждые 6 месяцев при интенсивном использовании - особенно при работе с индуктивными нагрузками
