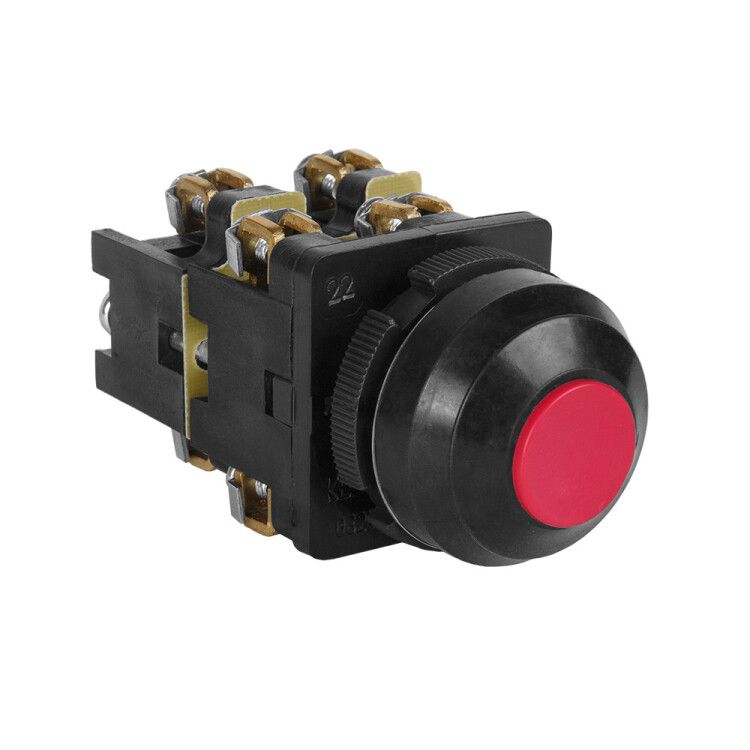

Выключатель кнопочный КЕ 082-У2-исп.3 ( красный)| 281776 | КЭАЗ

Выключатель кнопочный КЕ 082-У2-исп.3 (красный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель сочетает надёжную механическую конструкцию, защиту IP54 и универсальность работы с переменным и постоянным током - идеален для промышленного оборудования, где важны точность и долговечность.

Назначение и область применения

Выключатель кнопочный КЕ 082-У2-исп.3 (красный) используется для включения и отключения цепей управления в устройствах автоматики. Подходит для управления пускателями, реле, частотными преобразователями и другими элементами контроля. Применяется на станках, конвейерах, насосных станциях, вентиляционных системах и других объектах промышленной автоматизации. Красный цвет кнопки соответствует стандарту безопасности - указывает на функцию «останов» или аварийное отключение.

Технические характеристики

• Рабочее напряжение: до 690 В (переменный и постоянный ток)
• Контакты: 3 нормально замкнутых (НО) + 2 нормально разомкнутых (НР)
• Тип кнопки: плоская, с самовозвратом - после нажатия возвращается в исходное положение
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Метод подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Диаметр отверстия для монтажа: 30,5 мм
• Форма корпуса: круглая, с чёрным передним кольцом
• Количество постов: один - управление одним устройством

Совместимость и монтаж

Выключатель КЕ 082-У2-исп.3 (красный) монтируется на лицевой панели через отверстие диаметром 30,5 мм. Установка осуществляется с помощью фиксирующей гайки с внутренней стороны панели. Переднее чёрное кольцо обеспечивает герметичность и эстетичный вид. Совместим с панелями толщиной до 5 мм. Для правильной установки проверьте соответствие диаметра отверстия - не допускается использование с отверстиями меньше 30 мм или больше 31 мм. Не требует специальных инструментов - достаточно отвёртки и ключа на 10–12 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и имеет степень защиты IP54, что позволяет использовать его в условиях повышенной запылённости и влажности. Цвет красной кнопки соответствует международному стандарту IEC 60073 - обозначает функцию «стоп». Конструкция предотвращает случайное срабатывание благодаря жёсткому механизму и наличию переднего кольца.

Преимущества

• Гибкость коммутации: 3 НО + 2 НР контакта позволяют реализовать сложные логические схемы без дополнительных реле
• Надёжная защита IP54 - работает в цехах, на открытых площадках, в помещениях с мойкой
• Самовозврат - исключает необходимость удерживать кнопку во время операции
• Простая замена: совместим с аналогами серии КЕ, легко заменяется при выходе из строя
• Произведено КЭАЗ - известный российский производитель с длительным сроком службы компонентов

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 690 В - только для цепей управления
• Не взрывозащищён - нельзя применять в зонах с опасностью взрыва (Zone 1/2)
• Не рассчитан на постоянное давление воды - не подходит для погружения или прямого воздействия струи высокого давления
• Запрещено использовать с контактами, нагруженными свыше 10 А - максимальная нагрузка определяется типом цепи

Примеры использования

• Кнопка «Стоп» на пульте управления металлообрабатывающим станком
• Аварийное отключение конвейера в пищевой промышленности
• Управление пуском и остановом вентилятора в HVAC-системе
• Локальный запуск насоса в канализационном коллекторе
• Подача сигнала «готов» на панель контроллера PLC

Практические советы

• Перед монтажом проверьте, чтобы отверстие было точно 30,5 мм - меньшее вызовет повреждение корпуса, большее - плохую фиксацию
• При подключении используйте кабели сечением 0,5–2,5 мм2 - слишком толстые провода могут не войти в зажим
• Не затягивайте винты чрезмерно - это может повредить пластиковую основу
• Для длительной эксплуатации рекомендуется периодически осматривать контакты на окисление - особенно в агрессивных средах
• Если требуется несколько кнопок в одном месте - можно использовать модульные решения серии КЕ с несколькими постами
