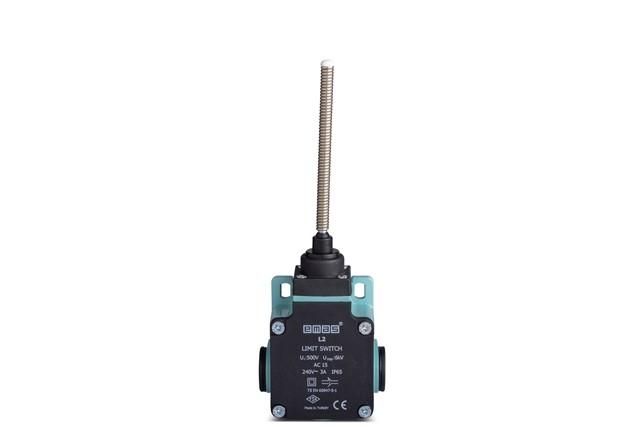

Выключатель концевой быстрого переключения многонаправленный (1НО+1НЗ) EMAS L2K13SOP103

Выключатель концевой многонаправленный (1НО+1НЗ) от бренда EMAS с артикулом l2k13sop103 предназначен для фиксации положений механических узлов в автоматизированных системах, обеспечивая надёжную коммутацию при достижении предельного положения. Его компактная конструкция и двойной контакт позволяют использовать его там, где требуется одновременный контроль двух состояний.

Назначение и область применения

Этот выключатель используется для определения крайних положений движущихся частей оборудования - например, когда деталь достигает конца хода. Он применяется в промышленной автоматизации: на станках, транспортерах, дверях шлюзов, лифтах и других устройствах, где важна точная фиксация позиций. Наличие одного нормально замкнутого (1НЗ) и одного нормально разомкнутого (1НО) контактов позволяет одновременно управлять цепью сигнализации и цепью управления, снижая количество необходимых датчиков.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Тип действия: многонаправленный - активируется из нескольких направлений
• Механизм: роликовый рычаг с возможностью регулировки угла срабатывания
• Контакты: серебросодержащие, рассчитаны на коммутацию нагрузок переменного и постоянного тока
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра
• Рабочий температурный диапазон: от -25C до +70C

Совместимость и монтаж

Выключатель l2k13sop103 монтируется на рамы, корпуса или кронштейны с помощью двух крепёжных отверстий. Для установки необходимо учесть посадочные габариты - расстояние между отверстиями составляет 48 мм. Кабельный вход выполнен под резьбу M16x1,5, что совместимо со стандартными герметичными вводами. Подключение проводов осуществляется через зажимы с винтовым креплением. Убедитесь, что усилие воздействия на рычаг не превышает 1,5 Н, чтобы избежать повреждения механизма.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-5-1 для концевых выключателей. Конструкция выполнена из прочного термостойкого пластика и металлических элементов, устойчивых к коррозии. Применение в средах с взрывоопасными газами требует дополнительной сертификации - данный экземпляр не имеет взрывозащиты Ex.

Преимущества

• Два типа контактов в одном корпусе - экономия места и упрощение схемы
• Многонаправленное срабатывание - позволяет устанавливать устройство с учётом геометрии движения
• Защита IP67 - работает в запылённых, влажных и агрессивных условиях
• Ударопрочный корпус - выдерживает механические нагрузки в промышленной среде

Ограничения применения

• Не предназначен для работы в средах с высоким уровнем вибрации выше 10g - возможны ложные срабатывания
• Не рекомендован для частого переключения более 120 раз в минуту - срок службы контактов сокращается
• Не подходит для установки в зонах с постоянным воздействием растворителей, масел или кислот - материал корпуса не устойчив к агрессивной химии
• Не имеет функции самоблокировки - после срабатывания рычаг возвращается в исходное положение

Примеры использования

• На конвейере: фиксирует окончание перемещения платформы перед сменой режима
• В дверном механизме: сигнализирует о полном закрытии/открытии люка
• На станке с ЧПУ: контролирует возврат инструментальной головки в начальное положение
• В системе подъёмника: прекращает работу при достижении верхней/нижней точки

Практические советы

• Перед монтажом проверьте свободный ход рычага - он не должен задевать соседние элементы
• Используйте кабели с жилами 0,5–1,5 мм2 - большие сечения затруднят зажим
• При установке в местах с риском попадания воды - используйте герметик на резьбе ввода
• Для длительной эксплуатации периодически осматривайте контакты на наличие нагара - особенно при работе с индуктивными нагрузками
• Если нужна повышенная надёжность - параллельно установите резервный датчик, так как этот выключатель не имеет резервирования внутри
