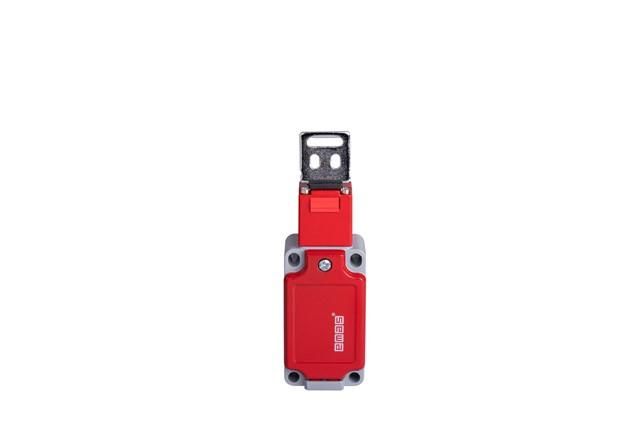

Выключатель концевой быстрого переключения с пластмас. консолью стальным кронштейном (1НО+1НЗ) EMAS L52K13LUM322

Выключатель концевой быстрого переключения с пластмассовой консолью и стальным кронштейном (1НО+1НЗ) от бренда EMAS, артикул l52k13lum322 - устройство для точного фиксирования положений движения механизмов в автоматизированных системах. Надёжный и компактный, он подходит для условий с высокими механическими нагрузками.

Назначение и область применения

Этот выключатель используется для регистрации окончания перемещения детали, стола, рычага или другого элемента машины. Он срабатывает при контакте с движущейся частью и передаёт сигнал на управляющую систему - например, чтобы остановить двигатель, изменить направление или запустить следующую операцию. Применяется в станках, конвейерах, шлюзах, дверях лифтов и других устройствах с цикличным движением.

Технические характеристики

• Количество контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Корпус: пластмассовая консоль - устойчив к ударным нагрузкам и химическим воздействиям
• Крепление: стальной кронштейн - обеспечивает жёсткую фиксацию даже при вибрациях
• Механизм: быстрое переключение - гарантирует чёткий и повторяемый контакт при малом усилии
• Рабочий ход: определяется конструкцией консоли, не регулируется

Совместимость и монтаж

Устройство монтируется через стальной кронштейн, который крепится болтами к раме или корпусу оборудования. Консоль из пластмассы ориентирована так, что её торец контактирует с движущимся объектом. Учитывайте посадочные габариты кронштейна - они должны соответствовать месту установки. Подключение осуществляется к клеммам внутри корпуса: L1/L2 - для NO, C1/C2 - для NC. Кабель выводится через герметичную вводку, защищённую от внешних воздействий.

Преимущества

• Стальная основа кронштейна повышает долговечность при частых срабатываниях
• Пластмассовая консоль снижает риск повреждения деталей механизма при контакте
• Комбинация 1НО+1НЗ позволяет использовать один прибор для двух функций - контроля положения и сигнализации
• Быстрое переключение исключает задержки в управлении, важные для скоростных линий

Ограничения применения

• Не предназначен для работы в средах с взрывоопасными газами или пылью - нет взрывозащиты
• Пластмассовая консоль не рассчитана на постоянное давление выше 10 Н - возможна деформация
• Не рекомендован для применений с частотой срабатывания более 120 раз/мин - срок службы снизится
• Не имеет защиты от погружения в жидкости - IP-класс не указан, избегать попадания воды внутрь

Примеры использования

• На ленточном конвейере: фиксирует достижение грузом крайнего положения для остановки
• В металлообрабатывающем станке: контролирует возврат инструментального узла в начальную позицию
• В автоматической двери: регистрирует полное закрытие и отправляет команду на блокировку
• В транспортировочных модулях: даёт сигнал о занятии ячейки для управления потоком

Практические советы

• Перед установкой проверьте, чтобы консоль свободно двигалась - не допускайте трения о поверхность
• Используйте резиновые прокладки между кронштейном и монтажной плоскостью, если есть вибрации
• При замене старого аналога сверьте длину консоли и угол срабатывания - отличия могут вызвать сбои
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую часть и нарушить работу
• Для длительной эксплуатации периодически осматривайте контакты на наличие нагара или окисления
