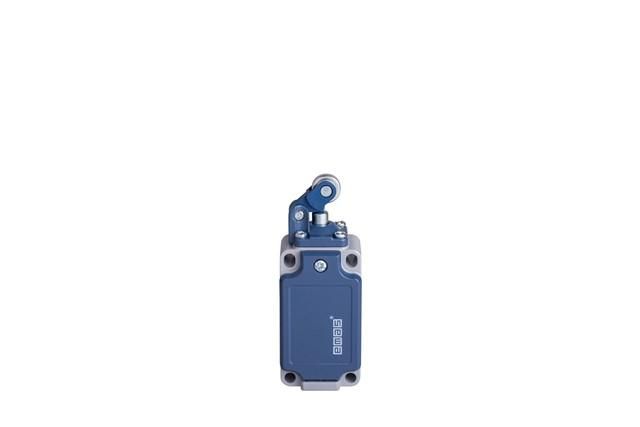

Выключатель концевой быстрого переключения угловой 1-но направленный с пластмас. консолью и металлическим роликом Ф14мм (1НО+1НЗ) EMAS L52K13MIM311

Выключатель концевой угловой EMAS L52K13MIM311 предназначен для фиксации положения движущихся частей оборудования - например, дверей, люков или перемещаемых платформ. Его конструкция с пластмассовой консолью и металлическим роликом Ø14 мм обеспечивает надежное срабатывание даже при многократных циклах работы, а наличие одного нормально замкнутого и одного нормально разомкнутого контакта позволяет управлять двумя цепями одновременно.

Назначение и область применения

Этот выключатель используется там, где требуется точное определение крайнего положения механизма. Подходит для автоматических линий, конвейеров, станков, шлюзов, лифтов и других устройств с линейным или поворотным движением. Угловая форма позволяет установить его в ограниченном пространстве, особенно когда доступ к объекту возможен только сбоку.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально замкнутый (1НЗ)
• Ролик: металлический, диаметром 14 мм
• Консоль: пластмассовая, угловая, для одностороннего воздействия
• Корпус: призматический, металлический
• Подключение кабеля: PG13,5 или сечение до 1,5 мм2
• Количество входов: один (для одного кабеля)
• Изолированные контакты: двойная изоляция
• Съемные блок-контакты: да - позволяют менять контактную группу без замены всего устройства
• Внешние соединительные отверстия: есть - для удобного подключения внешних проводов
• Совместимые наконечники: различные типы (например, гильзы, трубчатые, U-образные)

Совместимость и монтаж

Установка выполняется на раму, стенку или направляющую, где необходимо зафиксировать положение элемента. Консоль должна находиться на пути движения детали - при её нажатии ролик поворачивается, что вызывает переключение контактов. Кабель заводится через резьбовое отверстие PG13,5; зажимается с помощью внутренней муфты. Для фиксации используйте болты или саморезы через боковые отверстия корпуса. Блок-контакты можно снять и заменить - например, при необходимости изменить коммутацию с НО/НЗ на другую конфигурацию.

Безопасность и стандарты

Двойная изоляция снижает риск поражения током при повреждении корпуса. Выключатель соответствует требованиям к безопасности для промышленного оборудования, однако сертификаты не указаны - рекомендуется проверять соответствие ГОСТ Р МЭК 60947-5-1 при использовании в системах управления повышенной ответственности.

Преимущества

• Металлический ролик устойчив к износу - долговечен при частых срабатываниях
• Пластмассовая консоль не деформируется и не передает вибрации на механизм
• Съемные контакты упрощают обслуживание и ремонт
• PG13,5 - универсальный ввод, совместим с большинством промышленных кабелей
• Наличие двух контактов позволяет использовать один выключатель вместо двух отдельных

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в жидкости - IP-класс защиты не указан
• Не подходит для высокочастотных срабатываний более 120 циклов/мин - возможна преждевременная потеря герметичности
• Работает только при одностороннем воздействии - нельзя применять для двунаправленного движения без дополнительных элементов
• Максимальное усилие на ролик не указано - избегайте ударных нагрузок

Примеры использования

• Фиксация положения двери станка - при закрывании двери ролик нажимает на консоль, выключатель отключает питание двигателя
• Определение конца хода стола фрезерного станка - при достижении предела срабатывает НО-контакт, сигнализируя контроллеру
• Контроль открытия люка в контейнере - НЗ-контакт размыкается при открывании, активируя тревожную сигнализацию

Практические советы

• Перед установкой проверьте, чтобы угол нажатия консоли был не менее 15° - иначе контакт может не сработать
• При использовании в пыльной среде регулярно осматривайте ролик - грязь может увеличить силу трения
• Для кабелей с жилами больше 1,5 мм2 используйте наконечник - это исключит плохой контакт
• Если нужна защита от случайного срабатывания - установите защитный кожух или ограничитель хода
• Артикул L52K13MIM311 - единственный вариант этой модели в линейке EMAS; аналоги требуют сверки всех параметров
