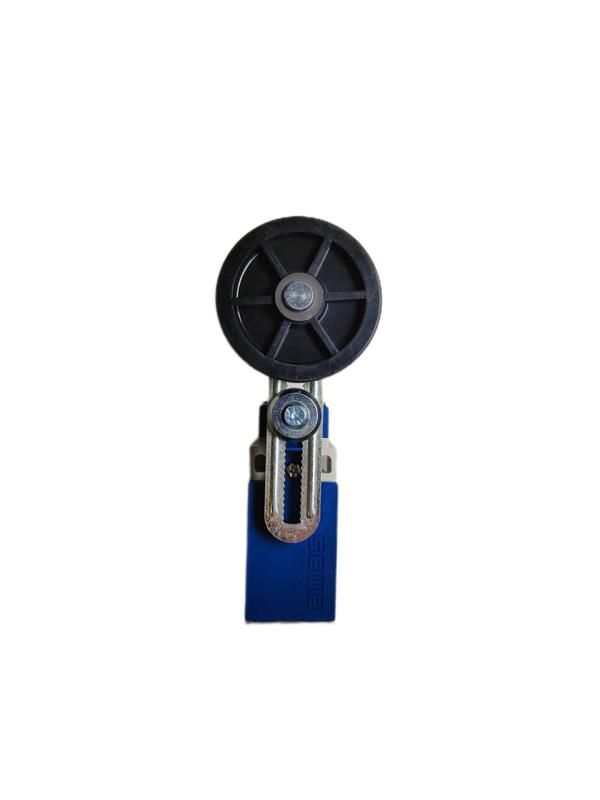

Выключатель концевой быстрого переключения угловой 2-х направленный с пластмас. консолью и резиновым роликом Ф50мм на коротком регулируемом рычаге (1НО+1НЗ) EMAS L5K13MEL122

Выключатель концевой угловой с пластмассовой консолью и резиновым роликом Ф50 мм (артикул L5K13MEL122, бренд EMAS) предназначен для точного фиксирования положения движущихся частей оборудования - например, в автоматических линиях, конвейерах или станках. Его двухнаправленная конструкция и механическая надёжность делают его подходящим решением для средних нагрузок в промышленной среде.

Назначение и область применения

Этот выключатель используется для контроля конечных положений механизмов: когда деталь или элемент машины задевает резиновый ролик, происходит замыкание или размыкание цепи. Подходит для систем, где требуется чёткое и быстрое срабатывание при малых перемещениях - например, для остановки стола станка, определения наличия изделия на ленте конвейера или фиксации двери шкафа.

Технические характеристики

• Тип контактов: 1 нормально открытый (1НО) + 1 нормально закрытый (1НЗ) - два полюса, быстрое переключение
• Рабочее напряжение: до 250 В переменного тока
• Рабочий ток: 3 А переменного тока
• Механический ресурс: 10 млн операций
• Электрический ресурс: 1 млн операций
• Максимальная частота срабатывания: 6000 операций/час
• Класс защиты: IP65 - полностью защищён от пыли и устойчив к струям воды
• Рабочая температура: от –5 C до +40 C
• Сопротивление изоляции: ≥100 МОм (при 500 В постоянного тока)
• Электрическая прочность диэлектрика: 2500 В переменного тока (1 мин)
• Тип контакта: 1H3 + 1HO (два полюса, быстрое срабатывание)
• Область применения: AC-11 (для слаботочных и сигнальных цепей)

Совместимость и монтаж

Угловая форма позволяет установить выключатель в ограниченном пространстве, особенно там, где нужен доступ сбоку. Ролик диаметром 50 мм обеспечивает плавное взаимодействие с поверхностью, снижая износ. Короткий регулируемый рычаг даёт возможность точно настроить зону срабатывания - достаточно повернуть его на оси и зафиксировать. Для монтажа используются два крепёжных отверстия в корпусе. Учитывайте посадочные габариты: устройство требует свободного места вокруг ролика и рычага для беспрепятственного движения.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для промышленного оборудования: класс защиты IP65 исключает попадание пыли и брызг воды, что важно в условиях цеха. Электрическая прочность 2500 В гарантирует безопасную работу даже при кратковременных скачках напряжения. Применяется в цепях категории AC-11 - то есть для управления сигналами, а не мощными двигателями.

Преимущества

• Двухнаправленное срабатывание - один выключатель контролирует два направления движения
• Резиновый ролик Ф50 мм снижает ударные нагрузки и шум при контакте
• Регулируемый рычаг - легко адаптировать под конкретный ход механизма
• Высокий механический ресурс - 10 млн циклов - обеспечивает долгую службу без обслуживания
• Защита IP65 - работает в запылённых и влажных помещениях

Ограничения применения

• Не предназначена для работы при температуре ниже –5 C или выше +40 C - возможны отказы в холоде или перегрев в жаре
• Максимальный ток 3 А - нельзя использовать для управления силовыми цепями (например, двигателей >0,5 кВт)
• Подходит только для AC-11 - не рекомендован для коммутации индуктивных нагрузок высокой мощности
• Ролик не рассчитан на контакт с острыми кромками - риск повреждения резины

Примеры использования

• Фиксация крайнего положения стола фрезерного станка
• Определение завершения прохода изделия на конвейере
• Контроль открывания/закрывания люка в сборочном модуле
• Сигнализация достижения предела движения в пневматической системе

Практические советы

• Перед установкой проверьте, чтобы ролик мог свободно вращаться - не допускайте трения о соседние детали
• Настройку рычага проводите при отключенном питании; после регулировки затяните контргайку
• Избегайте установки рядом с источниками сильных вибраций - они могут вызвать ложные срабатывания
• При использовании в агрессивной среде периодически осматривайте резиновый ролик на предмет износа
• Артикул L5K13MEL122 от EMAS совместим со стандартными клеммниками 4–6 мм2 - используйте качественные соединения
